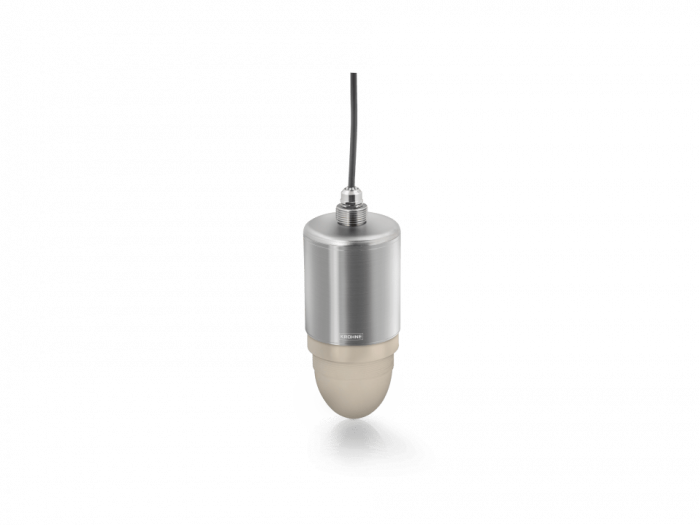

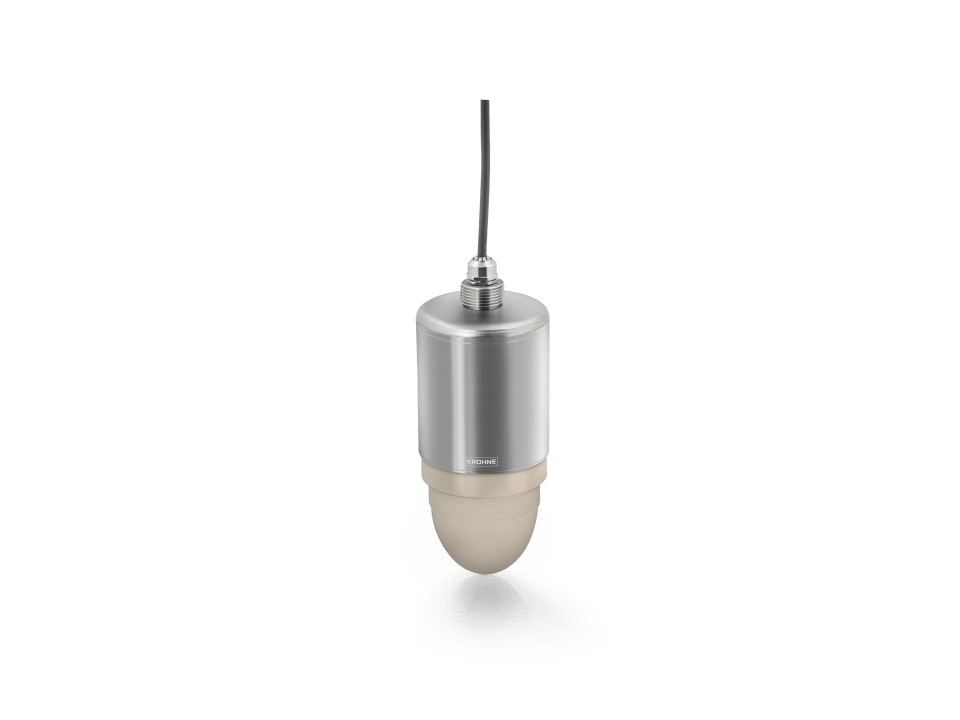

Радарный (FMCW) уровнемер KROHNE OPTIWAVE 1400
- Непрерывное бесконтактное измерение уровня в резервуарах, на насосных станциях, вне помещений и пр.
- Прочная водонепроницаемая конструкция из 316L нержавеющей стали (IP66/68)
- Радарный преобразователь уровня 24 ГГц, каплевидная антенна из полипропилена
- Диапазон измерения: 0…20 м
Описание уровнемера KROHNE OPTIWAVE 1400
OPTIWAVE 1400 представляет собой 2-проводный радарный (FMCW) уровнемер 24 ГГц для измерения жидкостей в секторе водоподготовки и очистки сточных вод. Он одинаково подходит для непрерывного бесконтактного измерения уровня воды из родников, рек, озер или моря, а также дождевой воды, сточных вод, осадка или других жидкостей в резервуарах хранения. Прибор поставляется в прочном корпусе из нержавеющей стали (316L) и имеет класс защиты IP68, что делает его пригодным для использования в установках на открытом воздухе, подверженных затоплениям.
Отличительные особенности прибора
- 2-проводная система с питанием от токовой петли и наложенным протоколом HART®7
- Технология FMCW для более высокого разрешения, как и новое поколение приборов с частотой 80 ГГц
- Надежная конструкция каплевидной антенны из полипропилена нечувствительна к эффектам конденсации и отложениям.
- Малый угол излучения (8°) для чёткого фокусирования на среде
- Точность ± 2 мм
- Отсутствие необходимости регулярного технического обслуживания
- Простые, безопасные и защищенные монтаж и эксплуатация
- Широкий выбор комплектующих
- Программный пакет PACTware™ HART® DD и DTM-драйвер предоставляются бесплатно с полными функциональными возможностями
- 3-летняя гарантия
Типичные применения
Водоснабжение, водопользование и очистка сточных вод
- Измерение уровня жидкости при добыче, транспортировке, хранении и распределении воды из родников, рек, озер или моря
- Измерение уровня в резервуарах для сбора дождевой воды
- Измерение расхода в открытых каналах
- Измерение уровня воды, сточных вод, осадка или других жидкостей при хранении
- Контроль уровня на канализационных насосных станциях
- Аварийный сигнал о затоплении
- Измерение уровня жидкостей в пластиковых емкостях (например, КСМ)
Технические характеристики уровнемера KROHNE OPTIWAVE 1400
Общие сведения
| Тип изделия | Уровнемер |
| Наименование серии приборов | OPTIWAVE |
| Позиционирование продукта | Для измерения жидкостей в секторе водоподготовки и очистки сточных вод |
| Измеряемые параметры | Дистанция, Уровень, Масса, Коэффициент отражения, Объём |
| Принцип измерения | Радарный |
| Устройства измерения уровня | Непрерывное измерение |
| Контакт с измеряемой средой | Нет |
| Определение границы раздела фаз | Нет |
| Резервирование | Нет |
| Измеряемые среды | Жидкости |
| Диапазон измерения (для жидкостей) | 0…20 m / 0…66 ft |
| Температура окружающей среды | -40…+80°C/ -40…+176°F |
Рабочие условия
| Рабочее давление | -1…3 бар изб/ -14,5…43,5 фунт/кв.дюйм изб |
| Температура измеряемой среды | -40…+80°C/ -40…+176°F |
Материалы
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4404/316L), Полипропилен (ПП), этилен-пропилендиен-мономер (EPDM), Полиуретан (PUR) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN80…200 ASME (B 16.5): 3…8″ |
| Номинальные давления | EN (1092-1): PN40 ASME (B 16.5): Cl 150# |
| Резьбовые присоединения | с наружной резьбой: G3 (bottom of housing) G1 (top of housing) |
Разрешения/Стандарты
| Соответствие рекомендациям NAMUR | NE 107, NE 43, NE 53 |
| Степень пылевлагозащиты | IP66/68, NEMA4X/6 |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx, NEPSI |
| Сертификаты/Разрешения другие | WHG |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Дискретные выходы | HART® |
Точность
| Погрешность измерения (для жидкостей) | ±2 mm/ ±0,08 in |
| Модель | OPTIWAVE 1400 |
