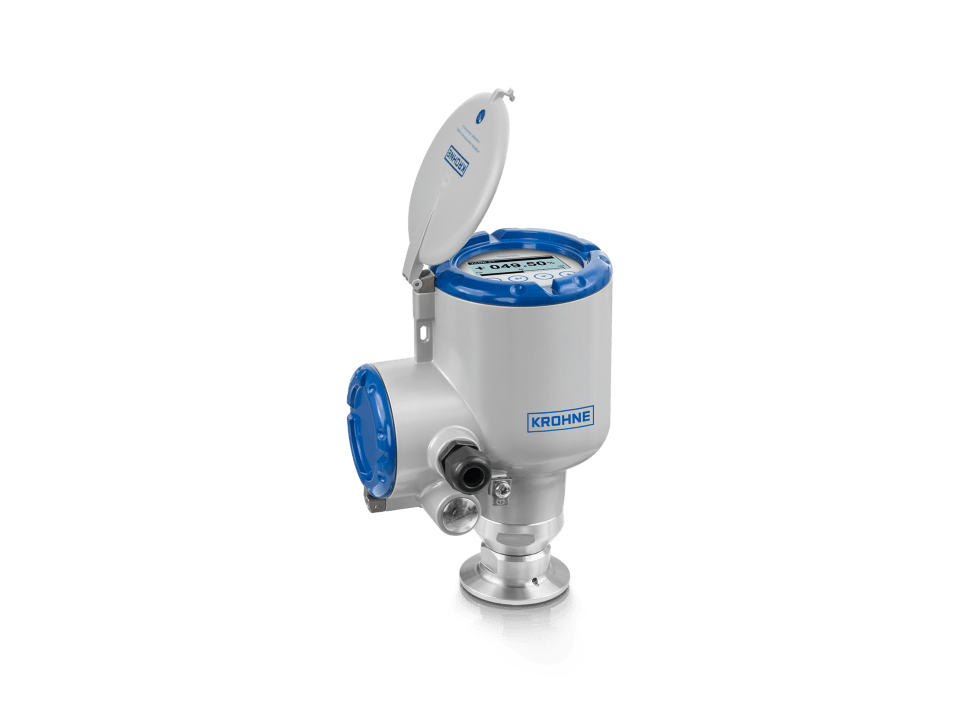

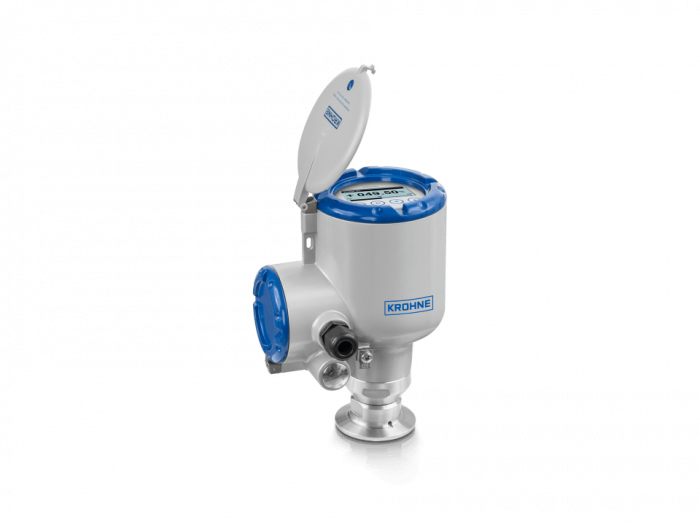

Радарный (FMCW) уровнемер KROHNE OPTIWAVE 3500
Описание
Радарный (FMCW) уровнемер для жидкостей в гигиенических применениях
- Непрерывное бесконтактное измерение уровня в небольших и узких резервуарах, компактных резервуарах для хранения и резервуарах с мешалкой
- 80 ГГц радарный датчик, устанавливаемая заподлицо линзовая антенна
- Диапазон измерения: 0…50 м
- -40…+150°C; -1…25 бар изб
Описание уровнемера KROHNE OPTIWAVE 3500
OPTIWAVE 3500 представляет собой 2-проводный 80 ГГцрадарный (FMCW) уровнемер для жидкостей в гигиенических применениях. Онразработан для непрерывного бесконтактного измерения уровня сред в пищевойпромышленности и секторе производства напитков, а также в фармацевтическойпромышленности. Устройство оснащено устанавливаемой заподлицо линзовой антеннойиз ПЭЭК с малым углом луча и незначительной зоной нечувствительности дляобеспечения высокоточных измерений, в том числе в небольших и узких резервуарахс мешалками. Оно в равной степени подходит для использования на большихрезервуарах и позволяет измерять дистанции до 50 м
Отличительные особенности прибора
- 2-проводная система с питанием от токовой петли и наложенным протоколом HART®7
- Устанавливаемая заподлицо линзовая антенна из РЕЕК (не выступает во внутреннюю полость резервуара)
- Незначительная зона нечувствительности и малый угол луча антенны (8° при использовании антенны DN40 / 1½″)
- Погрешность ±2 мм
- Функция записи спектра пустой ёмкости, позволяющая исключить ложные сигналы отражения от внутренних конструкций резервуара
- Возможность использования в процессах SIP (безразборная стерилизация) и CIP (безразборная очистка)
- Широкий выбор гигиенических технологических присоединений
- ЖК-дисплей с большим экраном и подсветкой, оснащённый 4-кнопочной панелью для управления с помощью стержневого магнита без необходимости открытия крышки корпуса
- PACTware™, HART® DD- и DTM-драйверы предоставляются бесплатно с полными функциональными возможностями
- Расширенная диагностика устройства в соответствии с NAMUR NE 107
- Соответствие требованиям FDA, EC1935/2004, EC2023/2006, EU 10/2011 и EHEDG
- Соответствие требованиям SIL 2/3 для применений в системах обеспечения безопасности
- 3-летняя гарантия
Типичные применения
Общее
- Измерение уровня готовой продукции и сырья в гигиенических применениях
- Для использования в/на высоких и узких резервуарах хранения, небольших резервуарах хранения и резервуарах с мешалками
- Процессы с быстро меняющимся уровнем содержимого (≤60 м/мин)
Пищевая промышленность и производство напитков
- Плодово-ягодный экстракт
- Напитки (безалкогольные напитки, пиво, вино, фруктовые соки, спиртные напитки и т.п.)
- Дрожжи
- Непастеризованное молоко, сыр и другие молочные продукты
- Шоколад
- Меласса
- Суп
- Растительное масло
- Очищающие вещества (включая слабокоррозионные кислоты и щелочные растворы)
Фармацевтическая промышленность
- Очищенная и стерилизованная вода
- Полуфабрикаты вакцин
- Растворители, спирты, щёлочи
- Слабокоррозионные кислоты
Технические характеристики уровнемера KROHNE OPTIWAVE 3500
Общие сведения
| Тип изделия | Уровнемер |
| Наименование серии приборов | OPTIWAVE |
| Позиционирование продукта | Для жидкостей в гигиенических применениях |
| Измеряемые параметры | Дистанция, Уровень, Масса, Коэффициент отражения, Объём |
| Принцип измерения | Радарный |
| Устройства измерения уровня | Непрерывное измерение |
| Контакт с измеряемой средой | Нет |
| Определение границы раздела фаз | Нет |
| Резервирование | Нет |
| Измеряемые среды | Жидкости, Пасты, Шламы |
| Диапазон измерения (для жидкостей) | 0…50 m/ 0…164 ft |
| Температура окружающей среды | -40…+80°C/ -40…+176°F |
Рабочие условия
| Рабочее давление | -1…25 бар изб/ -14,5…362 фунт/кв.дюйм изб |
| Температура измеряемой среды | -40…+150°C/ -40…+302°F |
Материалы
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4404/316L), Полиэфирэфиркетон (ПЭЭК) |
Технологические присоединения
| Гигиенические присоединения | DIN 11851: DN40, DN50 Varivent®: N SMS (1145): 51 mm Tri-Clamp®: 1 1/2″, 2″ Clamp (ISO 2852): 25, 33.7, 38, 40, 51 NEUMO BioControl®: DN50 DIN 11864-1A: DN40, DN50 |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2/3 |
| Соответствие рекомендациям NAMUR | NE 107, NE 21, NE 43, NE 53 |
| Степень пылевлагозащиты | IP66/68, NEMA4X/6P |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, cQPSus, EAC Ex, IECEx, NEPSI |
| Сертификаты/Разрешения для гигиенических применений | EC 1935/2004, EC2023/2006, EHEDG, FDA, EU 10/2011 |
| Сертификаты/Разрешения другие | WHG, CRN / ASME B31.3 |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Дискретные выходы | FOUNDATION™ fieldbus, HART®, Profibus-PA |
Точность
| Погрешность измерения (для жидкостей) | ±2 mm/ ±0,08 in |
Характеристики
| Модель | OPTIWAVE 3500 |
