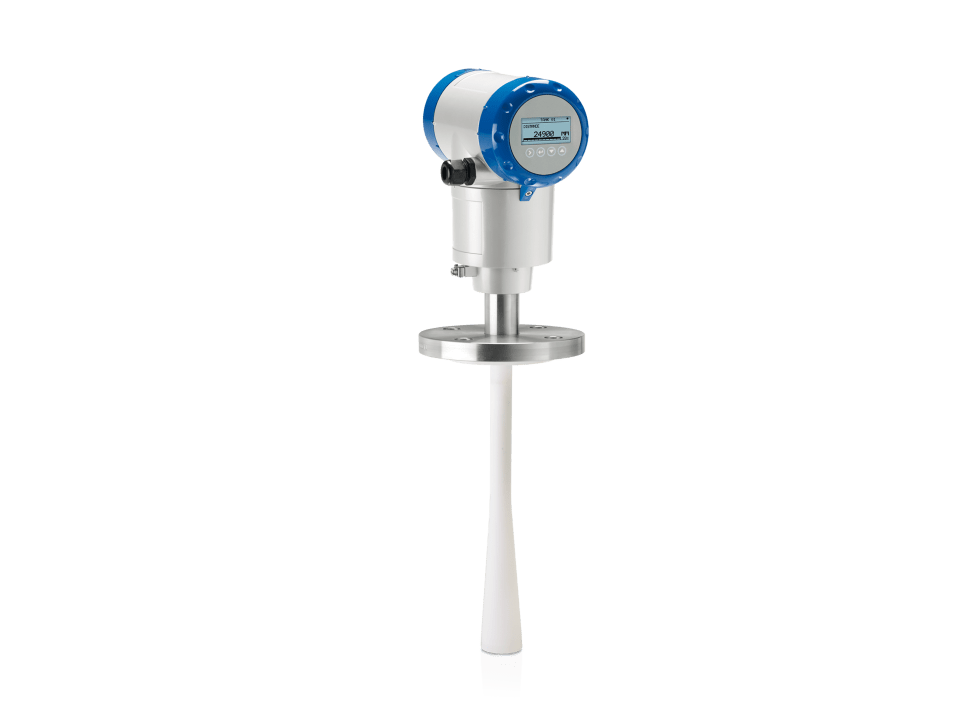

Радарный (FMCW) уровнемер KROHNE OPTIWAVE 5200
Описание
Радарный (FMCW) уровнемер для жидкостей в резервуарах хранения и технологических ёмкостях
- Непрерывное бесконтактное измерение уровня веществ в резервуарах хранения и технологических ёмкостях
- 10 ГГц радарный датчик, рупорные и волноводные рупорные антенны
- Диапазон измерения: 0…30 м / 98 фут
- -60…+250°C; -1…40 бар изб (выше по запросу)
Описание уровнемера KROHNE OPTIWAVE 5200
OPTIWAVE 5200 представляет собой 2-проводный 10 ГГц радарный (FMCW) уровнемер для жидкостей, паст и суспензий. Он предназначен для непрерывного бесконтактного измерения уровня содержимого в резервуарах хранения или технологических ёмкостях с небольшими технологическими присоединениями или в местах с ограниченным доступом к крыше резервуара (рекомендуется устройство раздельного исполнения).
Отличительные особенности прибора
- Волноводные рупорные антенны из полипропилена или PTFE, не требующие использования уплотнительных прокладок, для коррозионно-активных сред
- Металлические рупорные антенны:
- Дополнительное уплотнение METAGLAS® для токсичных и опасных жидкостей
- Система продувки для очистки антенны
- Антенные удлинители длиной до 1 м
- Изогнутые антенные удлинители для резервуаров с внутренними конструкциями
- Системы отопления / охлаждения, предотвращающие кристаллизацию или накопление отложений
- Металлическая волноводная антенна для чистых жидкостей
- Система быстроразъемного соединения: возможность разворота и демонтажа преобразователя сигналов при рабочих условиях
- Преобразователь сигналов, совместимый со всеми технологическими присоединениямиBM 70x
- Возможность горизонтальной или вертикальной установки корпуса
- Преобразователь сигналов раздельного исполнения с возможностью установки на расстоянии до 100 м от антенны
- 2-проводное подключение: 4…20 мА/HART®6, PROFIBUS PA, FOUNDATIONTM Fieldbus
- Погрешность ±5 мм
- Доступ к кнопочной панели без необходимости открытия крышки корпуса
- PACTwareTM, HART® DD- и DTM-драйверы предоставляются бесплатно с полными функциональными возможностями
- Сертификация по SIL 2
Типичные применения
Общее
- Измерение уровня в резервуарах хранения и технологических емкостях:
- с ограниченным доступом к крыше резервуара (раздельное исполнение)
- с упрощенным считыванием показаний за счет возможности горизонтальной или вертикальной установки корпуса
- во взрывоопасных зонах при температурах до +250°C
- где требуется связь FOUNDATIONTM fieldbus или PROFIBUS PA
- Стандартные применения или применения с коррозионно-активными веществами, требующие экономически эффективных решений
- Замена преобразователя сигналов в применениях с использованием уровнемеровKROHNE BM 70x предыдущего поколения (например BM 702 A)
Химическая промышленность
- Удобрения, растворители, спирты, щелочи, кислоты, хлорид железа
Энергетика
- Конденсаты, охлаждающая вода
Нефтегазовая промышленность
- Углеводороды
Сектор водоподготовки и очистки сточных вод
- Флокулянты, шламы
Технические характеристики уровнемера KROHNE OPTIWAVE 5200
Общие сведения
| Тип изделия | Уровнемер |
| Наименование серии приборов | OPTIWAVE |
| Позиционирование продукта | Для жидкостей в резервуарах хранения и технологических ёмкостях |
| Измеряемые параметры | Дистанция, Расход, Уровень, Масса, Коэффициент отражения, Объём |
| Принцип измерения | Радарный |
| Устройства измерения уровня | Непрерывное измерение |
| Контакт с измеряемой средой | Нет |
| Определение границы раздела фаз | Нет |
| Резервирование | Нет |
| Измеряемые среды | Жидкости, Пасты, Шламы |
| Диапазон измерения (для жидкостей) | 1…30 m/ 3,3…98 ft |
Рабочие условия
| Рабочее давление | -1…40 бар изб/ -14,5…580 фунт/кв.дюйм изб |
| Температура измеряемой среды | -60…+250°C/ -76…+482°F |
Материалы
| Уплотнительные прокладки | этилен-пропилендиен-мономер (EPDM), Фторэластомерный каучук (FKM/FPM), Kalrez® 6375, ПФА |
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4404/316L), Полипропилен (ПП), Политетрафторэтилен (ПТФЭ) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN50…200 ASME (B 16.5): 2…8″ |
| Резьбовые присоединения | Наружная резьба: G1½, G2 1½ NPT, 2 NPT |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2 |
| Степень пылевлагозащиты | IP66/67, NEMA4X/6P |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, cFMus, EAC Ex, IECEx, INMETRO, NEPSI |
| Сертификаты/Разрешения другие | CRN, NACE |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Дискретные выходы | FOUNDATION™ fieldbus, HART®, Profibus-PA |
Точность
| Погрешность измерения (для жидкостей) | ±5 mm/ ±0,2 in |
Характеристики
| Модель | OPTIWAVE 5200 |
