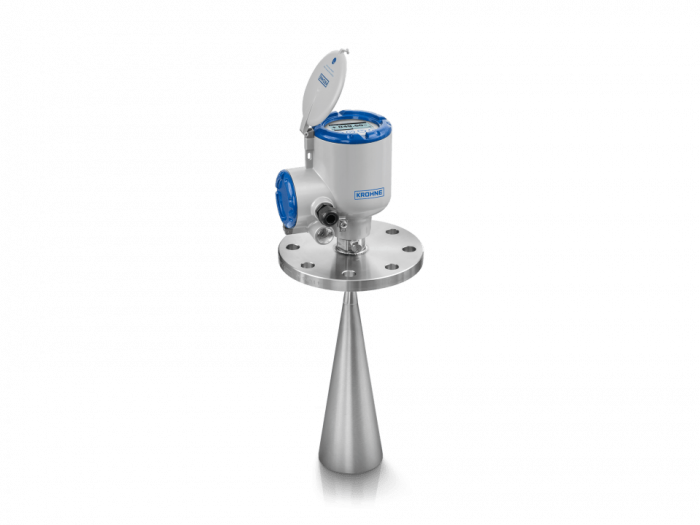

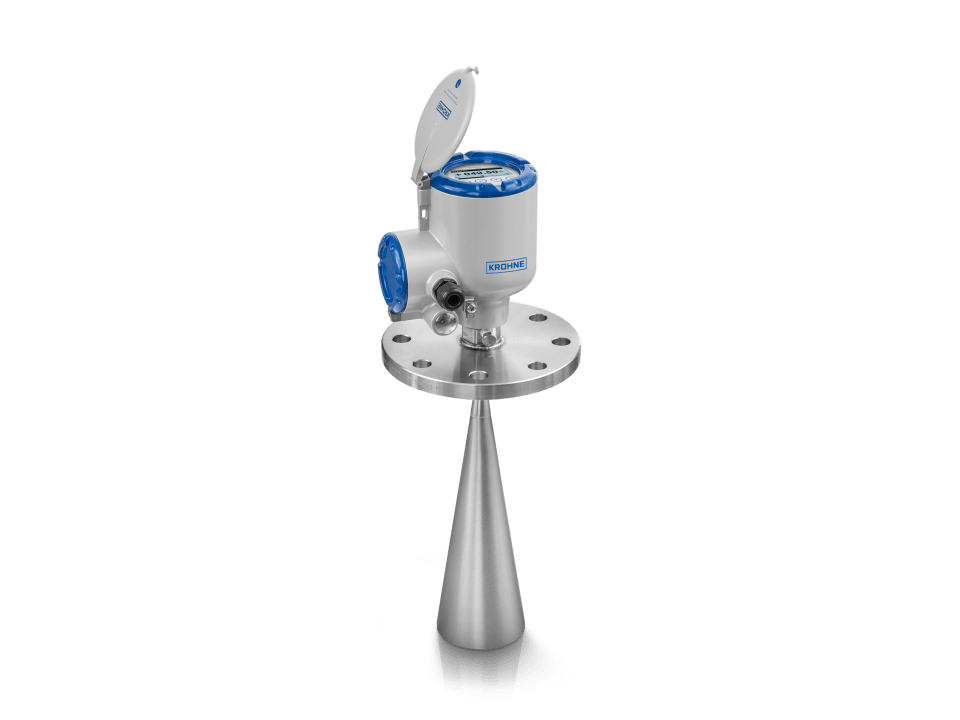

Радарный (FMCW) уровнемер KROHNE OPTIWAVE 5400

• Непрерывное бесконтактное измерение уровня в закрытых резервуарах или на открытых водоёмах
• 24 ГГц радарный датчик, рупорные или каплевидные антенны
• Диапазон измерения: 0…100 м
• -50…+130°C; -1…16 бар изб

Описание уровнемера KROHNE OPTIWAVE 5400

OPTIWAVE 5400 представляет собой 2-проводный 24 ГГц радарный (FMCW) уровнемер для жидкостей в основных технологических процессах.Он специально разработан для непрерывного бесконтактного измерения уровня средств химической, нефтехимической, а также в нефтегазовой промышленности. Данный уровнемер может быть оснащён каплевидной антенной из полипропилена для применения в условиях образования конденсата и наличия коррозионно-активных сред, но доступен также в исполнении с металлическими рупорными антеннами.Благодаря высокому динамическому диапазону данный 24 ГГц радарный уровнемер подходит для измерения дистанций до 100 мsp;фут.

Отличительные особенности прибора

• 2-проводная система с питанием от токовой петли и наложенным протоколом HART^®7
• Каплевидная антенна из полипропилена:
• Нечувствительность к эффектам конденсации
• Малый угол луча антенны (5° при использовании каплевидной антенны DN150 / 6″)
• Эллиптическая форма и гладкая поверхность антенны для минимизации отложений
• Подфланцевая защитная пластина из полипропилена и армированные антенные удлинители для коррозионно-активных сред
• Новая каплевидная антенна DN100 / 4″ для дистанций до 80 м
• Металлическая рупорная антенна из нержавеющей стали 316L с опционально доступной системой продувки
• Погрешность ± 2 мм
• Возможность удлинения антенны под любую длину патрубка
• Функция записи спектра пустой ёмкости, позволяющая исключить ложные сигналы отражения от внутренних конструкций резервуара
• Фланцевые или резьбовые присоединения
• ЖК-дисплей с большим экраном и подсветкой, оснащённый 4-кнопочной панелью для управления с помощью стержневого магнита без необходимости открытия крышки корпуса
• PACTware™, HART^® DD- и DTM-драйверы предоставляются бесплатно с полными функциональными возможностями
• Расширенная диагностика устройства в соответствии с NAMUR NE 107
• Соответствие требованиям SIL 2/3 для применений в системах обеспечения безопасности
• 3-летняя гарантия

Типичные применения

Общее

• Измерение уровня веществ в/на резервуарах хранения, технологических ёмкостях или дозировочных резервуарах (макс. 100 м) и на открытых водоёмах (дамбы, реки и т.п.)
• Резервуары для хранения и технологические емкости
• Процессы с быстро меняющимся уровнем содержимого (≤60 м/мин)

Химическая промышленность

• Спирты, например, метанол, этанол
• Растворители, кислоты, щёлочи
• Фосфор
• Присадки
• Конденсат
• Известковая пульпа

Нефтехимическая промышленность, нефтегазовая промышленность

• Топливо
• Гидравлические масла и другие углеводороды

Энергетическая промышленность

• Техническая и охлаждающая вода

Технические характеристики уровнемера KROHNE OPTIWAVE 5400

Общие сведения

Материалы

Технологические присоединения

Разрешения/Стандарты

Обмен данными
