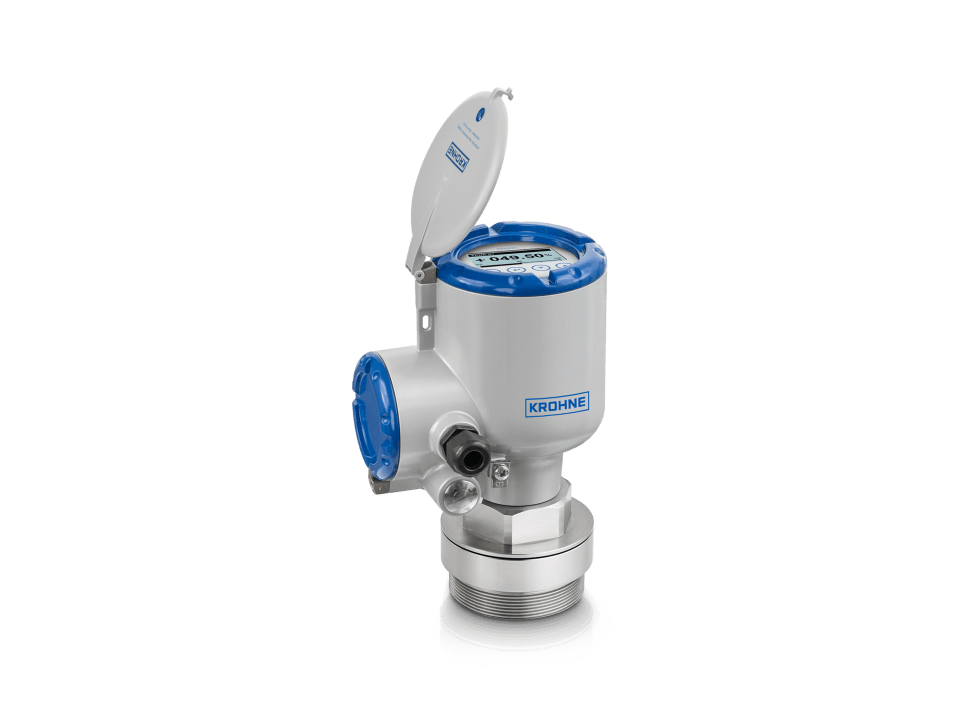

Радарный (FMCW) уровнемер KROHNE OPTIWAVE 6500
- Непрерывное бесконтактное измерение уровня веществ в высоких и узких элеваторах, бункерах или контейнерах
- 80 ГГц радарный датчик, устанавливаемая заподлицо линзовая антенна
- Диапазон измерения: 0…100 м
- -50…+200°C; -1…40 бар изб
Описание уровнемера KROHNE OPTIWAVE 6500
OPTIWAVE 6500 представляет собой 2-проводный 80 ГГц радарный (FMCW) уровнемер для измерения уровня порошкообразных веществ в условиях сильной запылённости. Благодаря малому углу луча антенны это радарное устройство особенно подходит для непрерывного бесконтактного измерения уровня содержимого в высоких и узких элеваторах, бункерах или промежуточных контейнерах до 100 м. Благодаря особым алгоритмам и высоким динамическим характеристикам сигнала радарного (FMCW) датчика данный уровнемер наилучшим образом подходит для сред с низкой отражающей способностью, условий запыленности, неровных поверхностей или установки в элеваторах с внутренними конструкциями. Поскольку линзовые антенны из ПЭЭК и ПТФЭ предназначены для утопленного монтажа, отсутствуют компоненты, выступающие во внутреннюю полость резервуара.
Отличительные особенности прибора
- 2-проводная система с питанием от токовой петли и наложенным протоколом HART®7
- Максимально высокий динамический диапазон для отчётливой видимости в условиях запылённости или в случае сред с низкой отражающей способностью
- Функция записи спектра пустой ёмкости, позволяющая исключить ложные сигналы отражения от внутренних конструкций резервуара
- Утопленные линзовые антенны из ПЭЭК или ПТФЭ (не выступают во внутреннюю полость резервуара):
- Антенна DN70 / 2¾″ с углом луча 4° для измерения дистанций до 100 м
- Антенный удлинитель для длинных патрубков длиной 112 мм
- Нечувствительность к углу естественного откоса – отсутствие необходимости использования приспособлений для прицельного ориентирования антенны
- Система продувки для очистки антенны
- Погрешность ± 2 мм
- Широкий выбор фланцевых или резьбовых присоединений
- ЖК-дисплей с большим экраном и подсветкой, оснащённый 4-кнопочной панелью для управления с помощью стержневого магнита без необходимости открытия крышки корпуса
- PACTware™, HART® DD- и DTM-драйверы предоставляются бесплатно с полными функциональными возможностями
- Расширенная диагностика устройства в соответствии с NAMUR NE 107
- Соответствие требованиям SIL 2/3 для применений в системах обеспечения безопасности
- 3-летняя гарантия
Типичные применения
Общее
- Измерение уровня веществ в высоких и узких элеваторах с внутренними конструкциями, промужуточных элеваторах, контейнерах для хранения, бункерах
- Процессы с быстро меняющимся уровнем содержимого (≤60 м/мин)
Горнорудная и горнодобывающая промышленность
- Мелкозернистые порошки (например, строительные материалы)
- Песок
- Цемент
- Гипс
- Известь
- Заполнитель
- Зольная пыль
- Угольная пыль
Химическая промышленность
- Порошковый пластик
- Двуокись кремния
- Мыльный порошок
Пищевая промышленность и производство напитков
- Сухое молоко
- Кофейный порошок
- Шоколадный порошок
- Мука
- Крахмал
- Соль, сахар
Энергетическая промышленность, металлургическая и сталелитейная промышленность
- Коксовая и угольная пыль
Целлюлозно-бумажная промышленность
- Опилки
Технические характеристики уровнемера KROHNE OPTIWAVE 6500
Общие сведения
| Тип изделия | Уровнемер |
| Наименование серии приборов | OPTIWAVE |
| Позиционирование продукта | Для порошкообразных веществ и условий запылённости |
| Измеряемые параметры | Дистанция, Уровень, Масса, Коэффициент отражения, Объём |
| Принцип измерения | Радарный |
| Устройства измерения уровня | Непрерывное измерение |
| Контакт с измеряемой средой | Нет |
| Определение границы раздела фаз | Нет |
| Резервирование | Нет |
| Измеряемые среды | Грануляты, Порошки, Сыпучие вещества |
| Диапазон измерения (для сыпучих веществ) | 0…100 m/ 0…328 ft |
| Температура окружающей среды | -40…+80°C/ -40…+176°F |
Рабочие условия
| Рабочее давление | -1…40 бар изб/ -14,5…580 фунт/кв.дюйм изб |
| Температура измеряемой среды | -50…+150°C/ -58…+302°F |
Материалы
| Уплотнительные прокладки | этилен-пропилендиен-мономер (EPDM), Фторэластомерный каучук (FKM/FPM), Kalrez® 6375 |
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4404/316L), Полиэфирэфиркетон (ПЭЭК), Политетрафторэтилен (ПТФЭ) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN80…200 ASME (B 16.5): 2…8″ JIS (B 2220): 40…200A |
| Номинальные давления | EN (1092-1): PN40 ASME (B 16.5): Cl 300# JIS (B 2220): 10k |
| Номинальное давление (EN 1092-1) | PN40 |
| Номинальное давление (JIS B 2220) | 10k |
| Номинальное давление (ASME B 16.5) | класс 300# |
| Резьбовые присоединения | Наружная резьба: G1 ½, G3 1 ½ NPT, 3 NPT |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2/3 |
| Соответствие рекомендациям NAMUR | NE 107, NE 21, NE 43, NE 53 |
| Степень пылевлагозащиты | IP66/68, NEMA4X/6P |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, cQPSus, EAC Ex, KCs, NEPSI, IECEx |
| Сертификаты/Разрешения для морских применений | DNV |
| Сертификаты/Разрешения другие | CRN / ASME B31.3, WHG |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Дискретные выходы | FOUNDATION™ fieldbus, HART®, Profibus-PA |
Точность
| Погрешность измерения (для сыпучих веществ) | ±2 mm/ ±0,08 in |
| Модель | OPTIWAVE 6500 |
