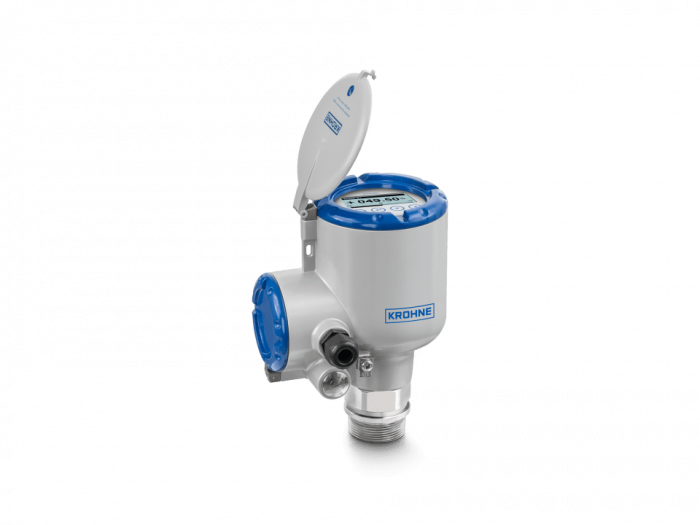

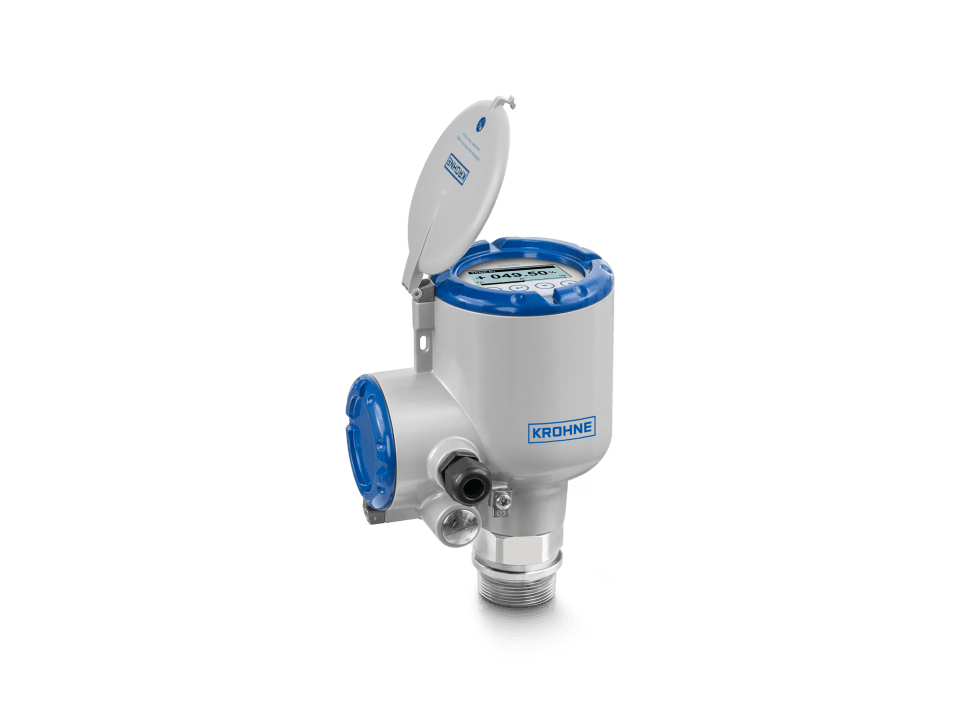

Радарный (FMCW) уровнемер KROHNE OPTIWAVE 7500
- Непрерывное бесконтактное измерение уровня в небольших и узких резервуарах с мешалками, а также длинными патрубками.
- 80 ГГц радарный датчик, устанавливаемая заподлицо линзовая антенна
- Диапазон измерения: 0…100 м
- -50…+200°C; -1…40 бар изб
Описание уровнемера KROHNE OPTIWAVE 7500
OPTIWAVE 7500 представляет собой 2-проводный 80 ГГц радарный (FMCW) уровнемер для жидкостей в применениях с повышенными требованиями, например, в узких резервуарах с длинными патрубками и внутренними конструкциями, такими как мешалки или катушки обогрева. Благодаря очень маленькому углу луча антенны и незначительной зоне нечувствительности данный радарный (FMCW) уровнемер является оптимальным вариантом для непрерывного бесконтактного измерения уровня жидкостей как в очень маленьких, так и в очень высоких резервуарах (до 100 м). Уровнемер позволяет проводить измерения в том числе сквозь крыши резервуаров, выполненные из непроводящего материала. Линзовые антенны из ПЭЭК или ПТФЭ нечувствительны к отложениям и подходят для применения с коррозионно-активными средами. Так как антенны предназначены для утопленного монтажа, отсутствуют компоненты, выступающие во внутреннюю полость резервуара.
Отличительные особенности прибора
- 2-проводная система с питанием от токовой петли и наложенным протоколом HART®7
- Утопленные линзовые антенны из ПЭЭК или ПТФЭ (не выступают во внутреннюю полость резервуара)
- Нечувствительность к отложениям
- Незначительная зона нечувствительности и малая ширина луча (4° при использовании линзовой антенны из ПЭЭК DN70 / 2¾″)
- Подфланцевые защитные пластины из ПЭЭК или ПТФЭ, а также резьбовые защитные пластины из ПЭЭК для коррозионно-активных сред
- Антенный удлинитель для длинных патрубков длиной 112 мм
- Функция записи спектра пустой ёмкости, позволяющая исключить ложные сигналы отражения от внутренних конструкций резервуара
- Погрешность ±2 мм
- Широкий выбор фланцевых или резьбовых присоединений
- ЖК-дисплей с большим экраном и подсветкой, оснащённый 4-кнопочной панелью для управления с помощью стержневого магнита без необходимости открытия крышки корпуса
- PACTware™, HART® DD- и DTM-драйверы предоставляются бесплатно с полными функциональными возможностями
- Расширенная диагностика устройства в соответствии с NAMUR NE 107
- Соответствие требованиям SIL 2/3 для применений в системах обеспечения безопасности
- 3-летняя гарантия
Типичные применения
Общее
- Измерение уровня в небольших и узких резервуарах с внутренними конструкциями (например, с нагревательными спиралями, мешалками и т.п.)
- Измерение уровня в резервуарах с длинными патрубками
- Измерение сквозь крыши резервуаров, выполненные из непроводящего материала (например, пластик, стекловолокно или стекло)
- Процессы с быстро меняющимся уровнем содержимого (≤60 м/мин)
Химическая промышленность
- Растворители, кислоты
- Пенообразующие добавки
- Удобрения (например, мочевина)
- Хлор
- Смолы
- Краски, чернила
- Ингибиторы коррозии
Технические характеристики уровнемера KROHNE OPTIWAVE 7500
Общие сведения
| Тип изделия | Уровнемер |
| Наименование серии приборов | OPTIWAVE |
| Позиционирование продукта | Для жидкостей в узких резервуарах с внутренними конструкциями |
| Измеряемые параметры | Дистанция, Уровень, Масса, Коэффициент отражения, Объём |
| Принцип измерения | Радарный |
| Устройства измерения уровня | Непрерывное измерение |
| Контакт с измеряемой средой | Нет |
| Определение границы раздела фаз | Нет |
| Резервирование | Нет |
| Измеряемые среды | Жидкости, Пасты, Шламы |
| Диапазон измерения (для жидкостей) | 0…100 m/ 0…328 ft |
Рабочие условия
| Рабочее давление | -1…40 бар изб/ -14,5…580 фунт/кв.дюйм изб |
| Температура измеряемой среды | -50…+200°C/ -58…+392°F |
Материалы
| Уплотнительные прокладки | этилен-пропилендиен-мономер (EPDM), Фторэластомерный каучук (FKM/FPM), Kalrez® 6375 |
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4404/316L), Полиэфирэфиркетон (ПЭЭК), Политетрафторэтилен (ПТФЭ) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN50…200 ASME (B 16.5): 2…8″ JIS (B 2220): 50…200A |
| Номинальные давления | EN (1092-1): PN40 ASME (B 16.5): Cl 300# JIS (B 2220): 10k |
| Номинальное давление (EN 1092-1) | PN40 |
| Номинальное давление (JIS B 2220) | 10k |
| Номинальное давление (ASME B 16.5) | класс 300# |
| Резьбовые присоединения | Наружная резьба: G¾, G1, G1 ½, G3 ¾ NPT, 1 NPT, 1 ½ NPT, 3 NPT |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2/3 |
| Соответствие рекомендациям NAMUR | NE 107, NE 21, NE 43, NE 53 |
| Степень пылевлагозащиты | IP66/68, NEMA4X/6P |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, cQPSus, EAC Ex, IECEx, KCs, NEPSI |
| Сертификаты/Разрешения для морских применений | DNV |
| Сертификаты/Разрешения другие | CRN / ASME B31.3, NACE, WHG |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Дискретные выходы | FOUNDATION™ fieldbus, HART®, Profibus-PA |
Точность
| Погрешность измерения (для жидкостей) | ±2 mm/ ±0,08 in |
| Модель | OPTIWAVE 7500 |
