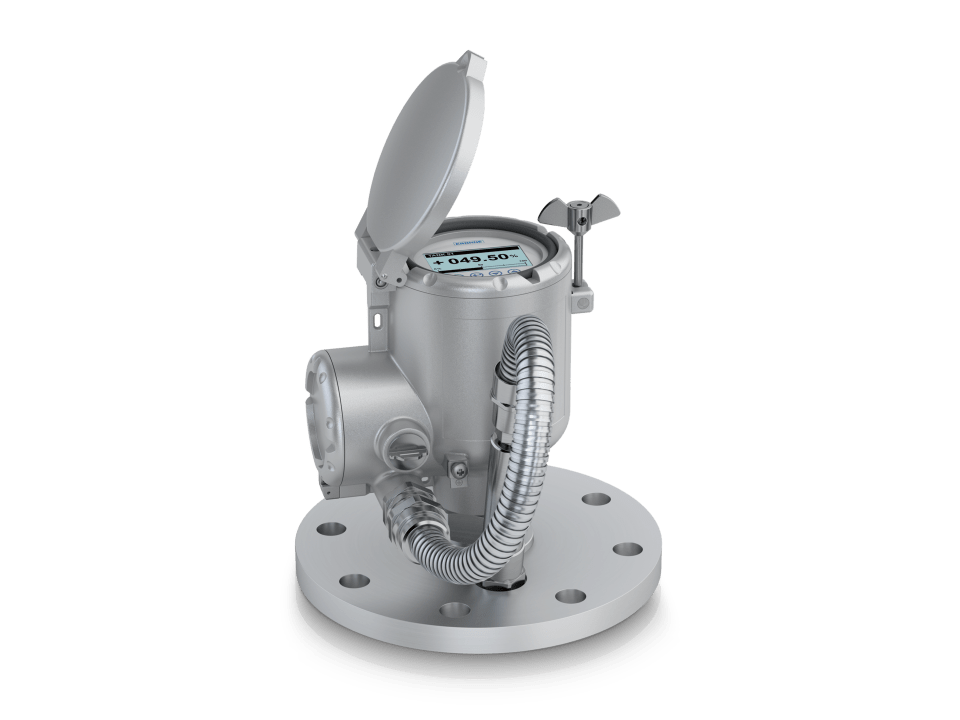

Радарный (FMCW) уровнемер KROHNE OPTIWAVE-M 7500
- Непрерывные бесконтактные измерения уровня на грузовых судах
- 80 ГГц радарный датчик, линзовая антенна (устанавливаемая заподлицо)
- Очень маленький угол луча для узких резервуаров разной высоты и формы
- Индикация незаполненного объема резервуара с резервированием с локальным дисплеем в трюмах
Описание уровнемера KROHNE OPTIWAVE-M 7500
OPTIWAVE-M 7500 — это высокоточный и надёжный 2-проводный радарный уровнемер 80 ГГц (FMCW) для измерения незаполненного объёма. Благодаря очень прочному корпусу из нержавеющей стали данный уровнемер для морской промышленности может использоваться в штормовых погодных условиях в трюмах. Благодаря устанавливаемой заподлицо линзовой антенне из РЕЕК с очень маленьким углом луча, данный радарный уровнемер (FMCW) является оптимальным вариантом для непрерывного бесконтактного измерения уровня для маленьких узких или высоких резервуаров с внутренними конструкциями. Благодаря нечувствительности к отложениям или коррозийным средам, данный уровнемер для морской промышленности подходит для нефти или других жидкостей, шлама и паст, а также сыпучих веществ.
Отличительные особенности прибора
- Радарный уровнемер для грузовых судов предназначен для работы в самых сложных морских условиях
- Прочный корпус из нержавеющей стали (1.4404 / 316L) и защита дисплея
- Дисплей для индикации данных резервирования: значение незаполненного объема/уровня будет всегда отражено на локальном дислее
- Датчик давления инертного газа (IGP) является частью фланца радарного уровнемера
- Устанавливаемая заподлицо линзовая антенна из РЕЕК (не выступает во внутреннюю полость резервуара):
- DN70 / 2¾″ с малым углом луча всего 4° для использования в узких резервуарах
- DN40 / 1½″ с большим углом луча 8° для больших и небольших резервуаров
- Точность: ±2 мм
- Рассчитан для использования с ситемой CARGOMASTER® для контроля и сигнализации уровня груза
Типичные применения
Судостроение и судоходство
- Применения в морских условиях для жидкостей и сыпучих веществ
- Измерение уровня груза на нефтеналивных судах и продуктовозах
- Индикация незаполненного объема резервуара с резервированием на судах
- Измерение уровня как часть комплексного решения для мониторинга уровня нефтеналивного груза и аварийной сигнализации (CARGOMASTER)
Технические характеристики уровнемера KROHNE OPTIWAVE-M 7500
Общие сведения
| Тип изделия | Уровнемер |
| Наименование серии приборов | OPTIWAVE |
| Позиционирование продукта | Для жидкостей и сыпучих веществ в отрасли судостроения и судоходства |
| Измеряемые параметры | Дистанция, Уровень, Масса, Коэффициент отражения, Объём |
| Принцип измерения | Радарный |
| Устройства измерения уровня | Непрерывное измерение |
| Контакт с измеряемой средой | Нет |
| Определение границы раздела фаз | Нет |
| Измеряемые среды | Жидкости, Пасты, Шламы, Сыпучие вещества |
Материалы
| Уплотнительные прокладки | Фторэластомерный каучук (FKM/FPM), Kalrez® 6375 |
| Компоненты, контактирующие с измеряемой средой | Полиэфирэфиркетон (ПЭЭК) |
Разрешения/Стандарты
| Степень пылевлагозащиты | IP66/67 |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx |
| Сертификаты/Разрешения для морских применений | ABS, BV, CCS, DNV, GL, KR, LR, NK, RINA |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Дискретные выходы | HART® |
| Модель | OPTIWAVE-M 7500 |
