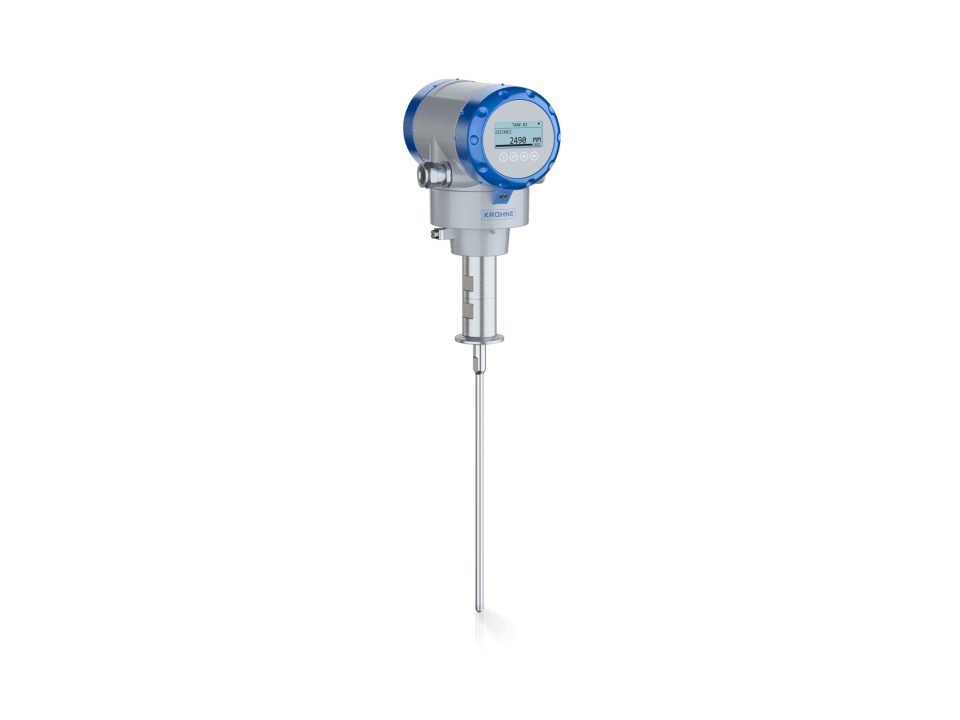

Рефлекс-радарный (TDR) уровнемер KROHNE OPTIFLEX 3200
- Непрерывное измерение уровня и определение границы раздела фаз жидкостей в небольших и узких резервуарах
- Соответствие требованиям FDA, EC1935/2004, EHEDG
- Диапазон измерения: 0,6…4 м
- -50…+150°C; -1…40 бар изб
Описание уровнемера KROHNE OPTIFLEX 3200
OPTIFLEX 3200 представляет собой 2-хпроводный рефлекс-радарный преобразователь уровня на основе технологии рефлектометрии промежутков времени (TDR). Он разработан для измерения уровня и определения границы раздела фаз жидкостей в пищевой промышленности и секторе производства напитков, а также в фармацевтической промышленности. Рефлекс-радарная технология нечувствительна к влияниям пара, пены или конденсации и подходит для различных жидкостей с требованиями по соблюдению гигиенических норм. Компоненты, контактирующие с измеряемой средой, имеют гигиеническую конструкцию без зазоров, что обеспечивает возможность простой и надёжной очистки (CIP/SIP). Специализированные сенсоры и технологические присоединения, а также различные версии преобразователя сигналов и электроники доступны для использования в любых монтажных условиях и для облегчения доступа к устройству.
Отличительные особенности прибора
- Гигиенические сенсоры и технологические присоединения для пищевой промышленности и сектора производства напитков, а также для фармацевтической промышленности
- Возможность использования в процессах SIP (безразборная стерилизация) и CIP (безразборная очистка)
- Нечувствительность к влияниям пара, пены и конденсации
- Определение границы раздела фаз от 50 мм
- Различные версии преобразователя сигналов и электроники для облегчения доступа к устройству:
- Компактное исполнение (C) или раздельное исполнение (F) для установки на расстоянии до 100 м от сенсора
- Возможность горизонтальной или вертикальной установки корпуса для любых монтажных условий
- Преобразователь сигналов с возможностью поворота под необходимым углом и снятия с позиции в условиях эксплуатации, совместимый со всеми технологическими присоединениями предыдущих моделей рефлекс-радарных уровнемеров (TDR) компании KROHNE
- Корпус из литой нержавеющей стали
- Погрешность ±2 мм
- Счётчик реального времени для протоколирования событий
- 3-хлетняя гарантия
Типичные применения
Общее
- Измерение уровня и определение границы раздела фаз жидкой готовой и сырьевой продукции в гигиенических применениях
- Использование в резервуарах для хранения, ёмкостях, смесительных камерах и контейнерах
Пищевая промышленность и производство напитков
- Плодово-ягодный экстракт, компот
- Непастеризованное молоко, сыр
- Пиво, вино
- Дрожжи
- Фруктовый сок, томатный соус, суп
- Растительное масло, пальмовое масло
- Спирты, очищенная вода
Фармацевтическая промышленность
- Растворители, спирты, водные растворы
- Слабокоррозионные кислоты, щёлочи
- Хлорбензол, хлороформ
- Вакцины, плазма
Технические характеристики уровнемера KROHNE OPTIFLEX 3200
Общие сведения
| Тип изделия | Уровнемер |
| Наименование серии приборов | OPTIFLEX |
| Позиционирование продукта | Для жидкостей в гигиенических применениях |
| Измеряемые параметры | Дистанция, Уровень, Масса, Объём, Диэлектрическая постоянная |
| Принцип измерения | Рефлекс-радарный |
| Устройства измерения уровня | Непрерывное измерение |
| Контакт с измеряемой средой | Да |
| Определение границы раздела фаз | Да |
| Резервирование | Нет |
| Измеряемые среды | Уровень раздела фаз двух жидкостей, Жидкости |
| Диапазон измерения (для жидкостей) | 0,6…4 м / 1,97…13,12 ft |
| Probe length units to display | м/фут |
| Длина сенсора | 0.6…4 м / 1,97…13,12 ft |
Рабочие условия
| Рабочее давление | -1…40 бар изб / -14,5…580 фунт/кв.дюйм изб |
| Температура измеряемой среды | -50…+150°C / -58…+302°F |
Материалы
| Уплотнительные прокладки | керамика, этилен-пропилендиен-мономер (EPDM), Фторэластомерный каучук (FKM/FPM), Kalrez® 6221, ПЭЭК, Политетрафторэтилен (PTFE) |
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4404/316L) |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2 |
| Степень пылевлагозащиты | IP66/68, NEMA4X/6P |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, cQPSus, IECEx, INMETRO, NEPSI |
| Сертификаты/Разрешения для гигиенических применений | EC 1935/2004, EHEDG, FDA |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Бинарные выходы | Реле |
| Дискретные выходы | HART® |
Точность
| Погрешность измерения (для жидкостей) | ±2 мм / ±0,08″ |
| Модель | OPTIFLEX 3200 |
