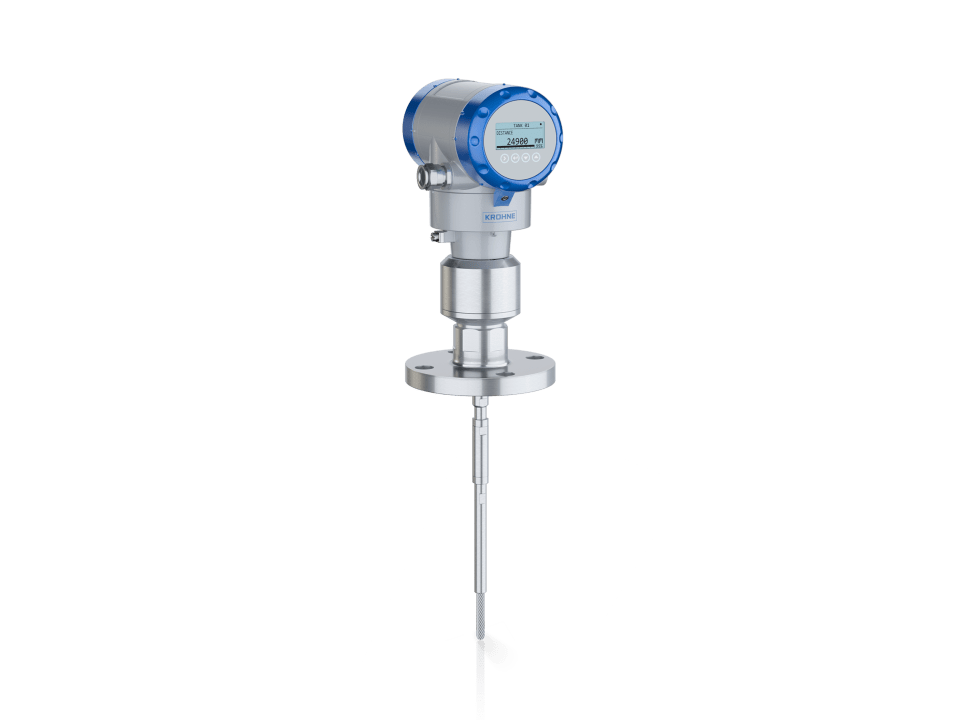

Рефлекс-радарный (TDR) уровнемер KROHNE OPTIFLEX 6200
- Измерение уровня веществ в промежуточных элеваторах, контейнерах для хранения или бункерах
- Нечувствительность к запылённым атмосферам и отложениям на сенсоре
- Диапазон измерения: 0,6…40 м
- -50…+200°C; -1…40 бар изб
Описание уровнемера KROHNE OPTIFLEX 6200
OPTIFLEX 6200 представляет собой 2-хпроводный рефлекс-радарный преобразователь уровня на основе технологии рефлектометрии промежутков времени (TDR). Он разработан для измерения уровня сыпучих веществ в резервуарах для хранения и других элеваторах высотой до 40 м / 131,2 фут. Одинарные стержневые или одинарные тросовые сенсоры способны выдерживать высокие растягивающие нагрузки, делая преобразователь уровня подходящим для использования в широком диапазоне применений с сыпучими веществами различного гранулометрического состава – от зольной пыли и цемента до гипса и от пластикового гранулята до табака и крахмала. Это рефлекс-радарное устройство одинаково подходит для применений с использованием сухого молока, шоколадного порошка, порошкообразного кофе или сахар.
Отличительные особенности прибора
- Рассчитан на выдерживание высоких растягивающих нагрузок (<3,6 т)
- Специальный алгоритм вычислений для сред с низкой отражающей способностью
- Защита от статического электричества (24 кВ) для повышенной устойчивости к электростатическим разрядам
- Сенсоры, специально разработанные для измерения сыпучих веществ: Однотросовый сенсор Ø8 мм, одностержневой сенсор Ø16 мм
- Различные версии преобразователя сигналов и электроники для облегчения доступа к устройству:
- Компактное исполнение (C) или раздельное исполнение (F) для установки на расстоянии до 100 м от сенсора
- Возможность горизонтальной или вертикальной установки корпуса для любых монтажных условий
- Возможность разворота и демонтажа преобразователя сигналов при рабочих условиях; Преобразователь сигналов, совместимый со всеми технологическими присоединениями предыдущих моделей рефлекс-радарных устройств компании KROHNE
- Защитный козырёк для защиты преобразователя сигналов в случае неблагоприятных погодных условий
- Корпус из нержавеющей стали для коррозионно-активных сред
- SIL 2/3 (в процессе подготовки)
- Погрешность ±2 мм
- Счётчик реального времени для протоколирования событий
- 3-хлетняя гарантия
Типичные применения
Общее
- Измерение уровня сыпучих веществ в промежуточных элеваторах, контейнерах для хранения, бункерах и т.д.
Химическая промышленность
- Пластиковый гранулят (полипропиленовый сополимер, ПВХ, полиэтилен, ПЭНП, полипропилен)
- Мыльный порошок
Пищевая промышленность и производство напитков
- Агропродовольственные товары (табак, крахмал)
- Сухое молоко, порошкообразный кофе, шоколадный порошок
Сталелитейная, горнорудная и горнодобывающая промышленность
- Гашёная известь, кремнезём, гипс, зольная пыль
- Другие мелкодисперсные порошки (цемент и т.д.)
Технические характеристики уровнемера KROHNE OPTIFLEX 6200
Общие сведения
| Тип изделия | Уровнемер |
| Наименование серии приборов | OPTIFLEX |
| Позиционирование продукта | Для сыпучих веществ от гранулятов до порошков |
| Измеряемые параметры | Диэлектрическая постоянная, Дистанция, Уровень, Масса, Объём |
| Принцип измерения | Рефлекс-радарный |
| Устройства измерения уровня | Непрерывное измерение |
| Контакт с измеряемой средой | Да |
| Определение границы раздела фаз | Нет |
| Измеряемые среды | Насыпные грузы, Грануляты, Порошки, Сыпучие вещества |
| Диапазон измерения (для сыпучих веществ) | 0,6…40 m 1,97…131,23 ft |
| Probe length units to display | м/фут |
| Длина сенсора | 0,6…40 m 1,97…131,23 ft |
Рабочие условия
| Рабочее давление | -1…40 бар изб -14,5…580 фунт/кв.дюйм изб |
| Температура измеряемой среды | -50…+200°C -58…+392°F |
Материалы
| Уплотнительные прокладки | этилен-пропилендиен-мономер (EPDM), Фторэластомерный каучук (FKM/FPM), Kalrez® 6375, ПЭЭК, Политетрафторэтилен (PTFE) |
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4404/316L), Политетрафторэтилен (ПТФЭ) |
Технологические присоединения
| Фланцевые присоединения | DN40…150 11⁄2…8″ 50…100A |
| Резьбовые присоединения | Male: G1½ 1½ NPT |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2 |
| Соответствие рекомендациям NAMUR | NE 107, NE 21, NE 43, NE 53 |
| Степень пылевлагозащиты | IP66/68, NEMA4X/6P |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, cQPSus, IECEx, INMETRO, NEPSI |
| Сертификаты/Разрешения другие | NACE |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Бинарные выходы | Реле |
| Дискретные выходы | HART® |
Точность
| Погрешность измерения (для сыпучих веществ) | ±2 mm ±0.08″ |
| Модель | OPTIFLEX 6200 |
