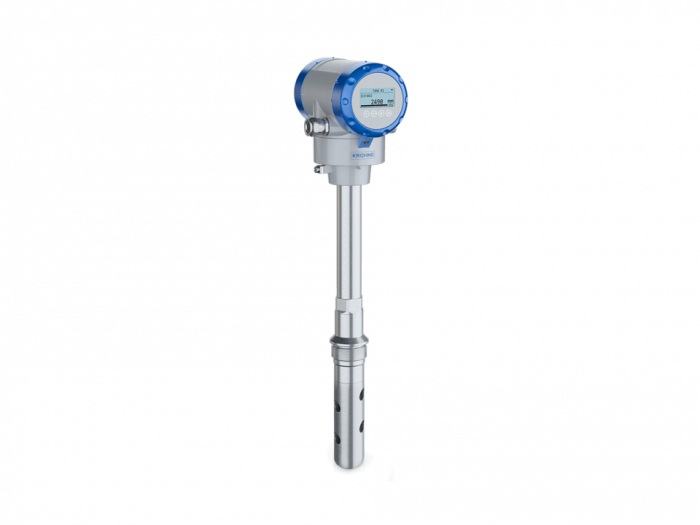

Рефлекс-радарный (TDR) уровнемер KROHNE OPTIFLEX 7200
Описание
Рефлекс-радарный (TDR) преобразователь уровня для жидкостей в применениях с повышенными требованиями
- Непрерывное измерение уровня и определение границы раздела фаз жидкостей в технологических ёмкостях и резервуарах хранения, реакторах и баках высокого давления
- Широкий выбор сенсоров для сложных рабочих условий
- Диапазон измерения: 0,3…60 м
- -50…+250°C; -1…100 бар изб
Описание уровнемера KROHNE OPTIFLEX 7200
OPTIFLEX 7200 представляет собой 2-хпроводный рефлекс-радарный преобразователь уровня на основе технологии рефлектометрии промежутков времени (TDR). Благодаря широкому выбору типов сенсора и материалов этот преобразователь уровня является высокотехнологичным рефлекс-радарным устройством для измерения уровня и определения границы раздела фаз жидкостей в химической или нефтегазовой промышленности. Он подходит для резервуаров хранения или технологических ёмкостей высотой до 60 м, содержащих жидкости любых видов – от углеводородов, таких как некондиционная нефть или бензол, до растворителей, от кислот до охлаждающей воды или конденсата.
Отличительные особенности прибора
- Широкий выбор сенсоров для всех применений:
- Коаксиальный сенсор Ø42 мм, выполненный из 316L или HC22
- Стержень, полностью покрытый политетрафторэтиленом TFM-T62
- Специальные материалы доступны по запросу, например, монель, тантал, титан, дуплексная сталь
- С системой технологического уплотнения из керамики для требующихся условий технологического процесса
- Определение границы раздела при обратном расположении фаз
- Запатентованная технология динамической компенсации газовой фазы (DGC) без увеличения блок-дистанции (в процессе подготовки)
- Различные версии преобразователя сигналов и электроники для облегчения доступа к устройству (в процессе подготовки)
- Компактное исполнение (C) или раздельное исполнение (F) для установки на расстоянии до 100 м от сенсора
- Компактное исполнение с удлинителем сенсора (S) ≤15 м
- Раздельное исполнение с двойным удлинителем сенсора (D) ≤115 м
- Возможность горизонтальной или вертикальной установки корпуса для любых монтажных условий
- Преобразователь сигналов с возможностью вращения и снятия при рабочих условиях, совместимый со всеми технологическими присоединениями предыдущих моделей рефлекс-радарных устройств (TDR) компании KROHNE
- Корпус из нержавеющей стали для коррозионно-активных сред
- Защитный козырёк для защиты преобразователя сигналов в случае неблагоприятных погодных условий
- Диагностические функции согласно NAMUR NE 107
- Сертификация NACE (MR 0175, MR 0103, ISO 15156)
- SIL 2/3 (в процессе подготовки)
- Погрешность ±2 мм
- Счётчик реального времени для протоколирования событий
- 3-хлетняя гарантия
Типичные применения
Общее
- Измерение уровня и определение границы раздела фаз жидкостей в резервуарах хранения и технологических ёмкостях
- Определение границы раздела при обратном расположении фаз (например, вода / смола)
- Установка на магнитных байпасных индикаторах уровня или в выносных камерах
Химическая и нефтехимическая промышленность
- Этилен, пропилен, присадки, ингибиторы коррозии, бутадиен
- Растворители, спирты, кислоты, щёлочи
- Бензол, гидравлическое масло, горючие материалы, биодизельное топливо
- Пенообразующие добавки
- Контроль уровня на установках углекислого газа CO2
- Известковое молоко
Нефтегазовая промышленность
- Некондиционная нефть, биодизельное топливо, бензол, горючие материалы, смазочное масло, другие различные углеводороды
- Сжиженные газы, конденсаты
Энергетика
- Гидравлическое масло, смазочное масло
- Управление подачей топлива на аварийных генераторах
- Охлаждающая вода, конденсаты
Сталелитейная, горнорудная и горнодобывающая промышленность
- Водно-смоляные смеси
Технические характеристики уровнемера KROHNE OPTIFLEX 7200
Общие сведения
| Тип изделия | Уровнемер |
| Наименование серии приборов | OPTIFLEX |
| Позиционирование продукта | Для жидкостей в применениях с повышенными требованиями |
| Измеряемые параметры | Диэлектрическая постоянная, Дистанция, Уровень, Масса, Объём |
| Принцип измерения | Рефлекс-радарный |
| Устройства измерения уровня | Непрерывное измерение |
| Контакт с измеряемой средой | Да |
| Определение границы раздела фаз | Да |
| Измеряемые среды | Уровень раздела фаз двух жидкостей, Жидкости |
| Диапазон измерения (для жидкостей) | 0,3…60 m/ 0,98…196,85 ft |
| Длина сенсора | 0,3…60 m 0,98…196,85 ft |
| Диаметр сенсора |
|
Рабочие условия
| Рабочее давление | -1…100 бар изб/ -14,5…1450 фунт/кв.дюйм изб |
| Температура измеряемой среды | -50…+250°C/ -58…+482°F |
Материалы
| Уплотнительные прокладки | керамика, этилен-пропилендиен-мономер (EPDM), Фторэластомерный каучук (FKM/FPM), Kalrez® 6375, Kalrez® 7075, Политетрафторэтилен (PTFE) |
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4404/316L), Аустенитный сплав (2.4602/сплав 22), Политетрафторэтилен (ПТФЭ), керамика |
Технологические присоединения
| Фланцевые присоединения | DN25…200/ 1…8”/ 40…200A |
| Резьбовые присоединения | С наружной резьбой: G¾, G1, G1½ ¾ NPT, 1 NPT, 1½ NPT |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2 |
| Соответствие рекомендациям NAMUR | NE 107, NE 21, NE 43, NE 53 |
| Степень пылевлагозащиты | IP66/68, NEMA4X/6P |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, cQPSus, IECEx, INMETRO, NEPSI |
| Сертификаты/Разрешения другие | NACE |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Бинарные выходы | Реле |
| Дискретные выходы | HART® |
Точность
| Погрешность измерения (для жидкостей) | ±2 mm/ ±0,08 in |
Характеристики
| Модель | OPTIFLEX 7200 |
