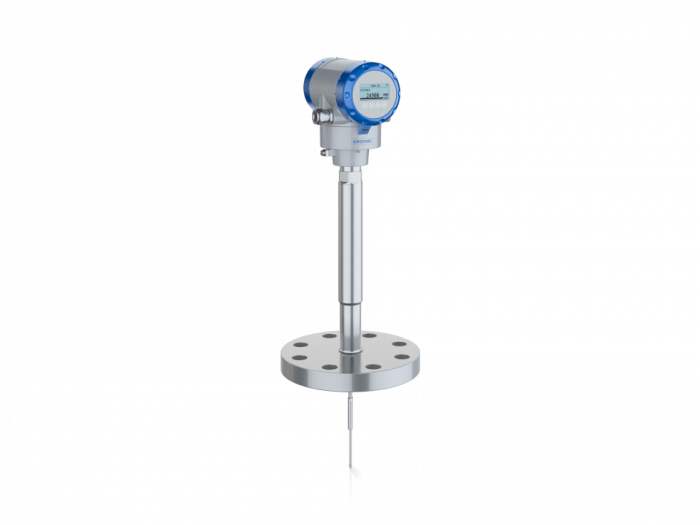

Рефлекс-радарный (TDR) уровнемер KROHNE OPTIFLEX 8200
Описание
Рефлекс-радарный (TDR) преобразователь уровня для жидкостей при высокой температуре и под высоким давлением
- Непрерывное измерение уровня и определение границы раздела фаз жидкостей в реакторах и сепараторах
- Система одинарного или двойного керамического технологического уплотнения для требующихся условий технологического процесса
- Диапазон измерения: 0,6…60 м
- -50…+315°C; -1…320 бар изб
Описание уровнемера KROHNE OPTIFLEX 8200
OPTIFLEX 8200 представляет собой 2-хпроводный рефлекс-радарный преобразователь уровня на основе технологии рефлектометрии промежутков времени (TDR). Он разработан для измерения уровня и определения границы раздела фаз веществ в сложных условиях в энергетической и нефтегазовой промышленности. Для соответствия высоким требованиям безопасности в применениях с опасными средами OPTIFLEX 8200 предлагает систему одинарного или двойного керамического технологического уплотнения.
Отличительные особенности прибора
- Различные версии преобразователя сигналов и электроники для облегчения доступа к устройству:
- Компактное исполнение (C) или раздельное исполнение (F) для установки на расстоянии до 100 м от сенсора
- Компактное исполнение с удлинителем сенсора (S) ≤15 м
- Возможность горизонтальной или вертикальной установки корпуса для любых монтажных условий
- Преобразователь сигналов с возможностью вращения и снятия при рабочих условиях, совместимый со всеми технологическими присоединениями предыдущих моделей рефлекс-радарных устройств (TDR) компании KROHNE
- Корпус из нержавеющей стали для коррозионно-активных сред
- Защитный козырёк для защиты преобразователя сигналов в случае неблагоприятных погодных условий
- Диагностические функции согласно NAMUR NE 107
- Сертификация NACE (MR 0175, MR 0103, ISO 15156)
- Соответствие требованиям SIL 2 для применений в системах обеспечения безопасности
- Погрешность ±2 мм
- Счётчик реального времени для протоколирования событий
- 3-хлетняя гарантия
Типичные применения
Общее
- Измерение уровня, определение границы раздела при прямом или обратном расположении фаз в условиях высокой температуры или давления до +315°C / +599°F или 320 бар изб / 4641 фунт/кв.дюйм изб
- Измерение уровня, в том числе при использовании в промышленных котлах низкого давления
- Установка на магнитных байпасных индикаторах уровня или в выносных камерах
Химическая и нефтехимическая промышленность
- Этилен, удобрения (мочевина), хлор, смола, краска, чернила
Нефтегазовая промышленность
- Сжиженный нефтяной газ (СНГ), углеводороды
- Сепараторы газа и нефти
- Дистилляционные колонны
Энергетика
- Паровой котёл (барабан с щёлочью и питательная вода)
Технические характеристики уровнемера KROHNE OPTIFLEX 8200
Общие сведения
| Тип изделия | Уровнемер |
| Наименование серии приборов | OPTIFLEX |
| Позиционирование продукта | Для жидкостей при высокой температуре и под высоким давлением |
| Измеряемые параметры | Диэлектрическая постоянная, Дистанция, Уровень, Масса, Объём |
| Принцип измерения | Рефлекс-радарный |
| Устройства измерения уровня | Непрерывное измерение |
| Контакт с измеряемой средой | Да |
| Определение границы раздела фаз | Да |
| Измеряемые среды | Уровень раздела фаз двух жидкостей, Жидкости |
| Диапазон измерения (для жидкостей) | 0,6…60 m 1,97…196,85 фут |
| Probe length units to display | м/фут |
| Длина сенсора | 0,6…60 м 1,97…196,85 фут |
| Диаметр сенсора | Однотросовый сенсор Ø4 мм / 0,16″ Одностержневой сенсор Ø8 мм /0,32″ Одностержневой сенсор Ø8 мм /0,32″ (сегментированный) Коаксиальный сенсор Ø42 мм / 1,65″ |
Рабочие условия
| Рабочее давление | -1…320 бар изб -14,5…4641 фунт/кв. дюйм изб |
| Температура измеряемой среды | -50…+315°C -58…+599°F |
Материалы
| Уплотнительные прокладки | керамика, этилен-пропилендиен-мономер (EPDM), Фторэластомерный каучук (FKM/FPM), Kalrez® 7075 |
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4404/316L), Аустенитный сплав (2.4602/сплав 22), керамика |
Технологические присоединения
| Фланцевые присоединения | DN25…200 1…8″ 40…100A |
| Резьбовые присоединения | С наружной резьбой: G1, G1½ 1 NPT, 1½ NPT |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2 |
| Соответствие рекомендациям NAMUR | NE 107, NE 21, NE 43, NE 53 |
| Степень пылевлагозащиты | IP66/68, NEMA4X/6 |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, cQPSus, IECEx, INMETRO, NEPSI |
| Сертификаты/Разрешения другие | NACE |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Бинарные выходы | Реле |
| Дискретные выходы | HART® |
Точность
| Погрешность измерения (для жидкостей) | ±2 мм ±0,08″ |
Характеристики
| Модель | OPTIFLEX 8200 |
