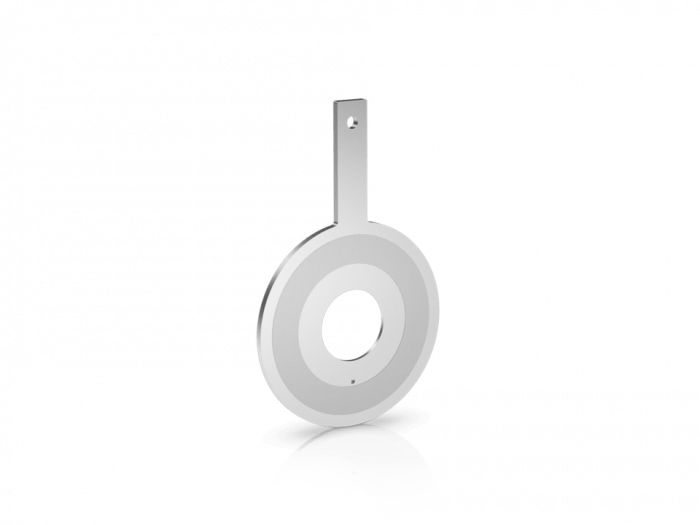

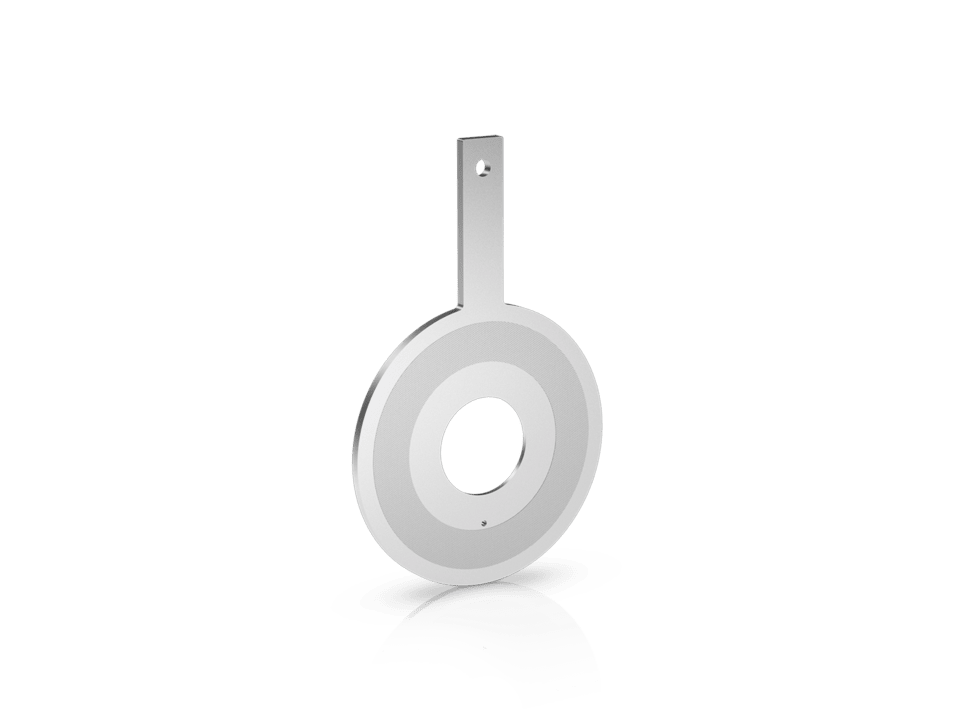

Диафрагма KROHNE OPTIBAR OP 1100
- Для монтажа между измерительными фланцами (ASME 16.36, 16.5, 16.47 A)
- Типоразмер: ½…24″; до ASME класс 2500
- Температура: до +450°C
- Материал: 1.4404 / 316L
Описание диафрагмы KROHNE OPTIBAR OP 1100
OPTIBAR OP 1100 представляет собой измерительную диафрагму (OP) с плоской выступающей поверхностью (RF). Этот простой и экономически эффективный датчик перепада давления предназначен для чистых жидкостей, газов и пара с низкой скоростью потока в основных применениях. Датчик перепада давления разработан специально для использования при некритичных условиях по давлению и температуре (до +450°C / +842°F; макс. ASME класс 2500).
Дроссельная шайба вместе с рукояткой в OPTIBAR OP 1100 представляет собой цельную бесшовную конструкцию. Диафрагма с поверхностью RF оснащается плоской уплотнительной прокладкой. Плоская выступающая поверхность с рифлением позволяет повысить силу сцепления и удерживания. Диафрагма такого вида используется вместе со сквозными фланцевыми соединениями и размещается между стандартными фланцами ASME со штуцерами отбора давления (ASME 16.36, ASME 16.5). OPTIBAR OP 1100 доступен в исполнении с острой кромкой со стороны входа и фаской 45° со стороны выхода или с симметричным профилем поперечного сечения для двунаправленного измерения.
Технические характеристики диафрагмы KROHNE OPTIBAR OP 1100
Общие сведения
| Тип изделия | Датчик перепада давления |
| Наименование серии приборов | OPTIBAR |
| Позиционирование продукта | С уплотнительной поверхностью RF |
| Модель | OPTIBAR OP 1100 |
