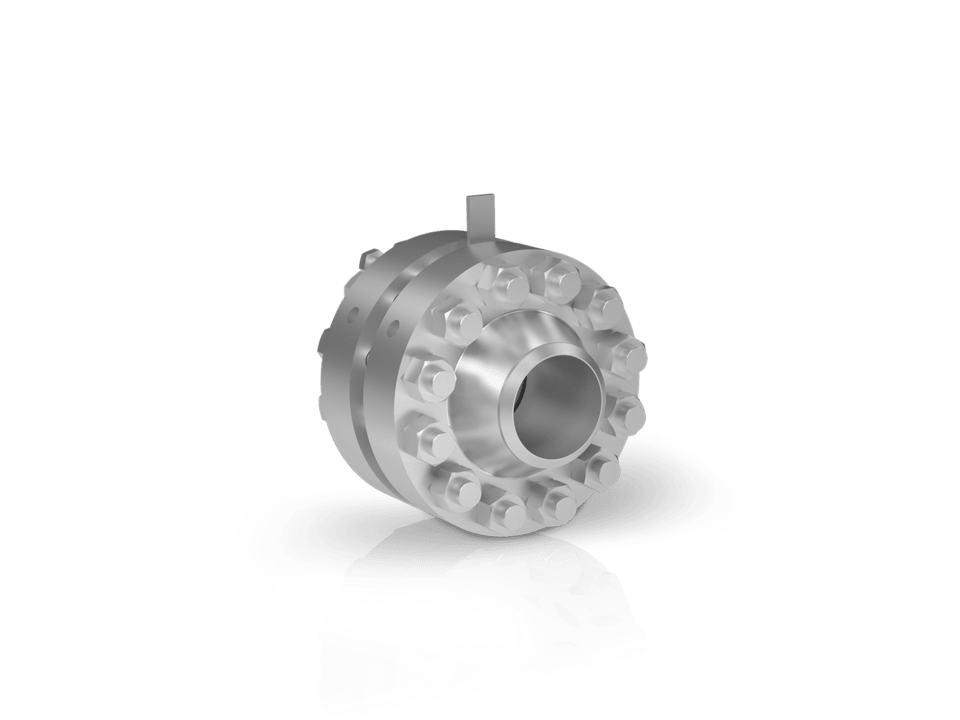

Диафрагма KROHNE OPTIBAR OP 5100
- С уплотнительной поверхностью RF и фланцевыми штуцерами отбора давления
- Типоразмер: 1…24″; до ASME класс 2500
- Температура: до +400°C
- Материал: 1.4404 / 316L
Описание диафрагмы KROHNE OPTIBAR OP 5100
OPTIBAR OP 5100 представляет собой измерительную диафрагму в сборе с измерительными фланцами (в соответствии с ASME 16.36), фланцевыми штуцерами отбора давления и уплотнительной поверхностью RF (плоская выступающая поверхность). Датчик перепада давления обеспечивает надёжные измерения жидкостей, газов и пара.
Диафрагма в сборе поставляется в комплекте со всем необходимым монтажным оборудованием, включая диафрагму, пару фланцев со встроенными штуцерами отбора давления, набор уплотнительных прокладок, болтов, гаек, а также распорные винты для разъединения фланцев во время контрольного осмотра диафрагмы. В зависимости от требований заказчика стандартные штуцеры отбора давления 1⁄2″ или 3⁄4″ имеют соединение под приварку встык (BWE), резьбовое или фланцевое соединение. Штуцеры отбора давления могут быть оснащены опционально доступными камерами для сбора конденсата и отсечными клапанами.
Технические характеристики диафрагмы KROHNE OPTIBAR OP 5100
Общие сведения
| Тип изделия | Датчик перепада давления |
| Наименование серии приборов | OPTIBAR |
| Позиционирование продукта | С измерительными фланцами (ASME 16.36) |
| Модель | OPTIBAR OP 5100 |
