Дифманометр с коническим телом KROHNE

• Измерительный участок со встроенным конусом и одиночными отводами согласно требованиям :EN ISO 5167
• Надежное решение для сложных сред и условий эксплуатации, например, для нефтегазовой промышленности
• Предназначен для больших диаметров (до 24″), профилей потока с высокими требованиями, высокого давления и температур

Описание дифманометра KROHNE

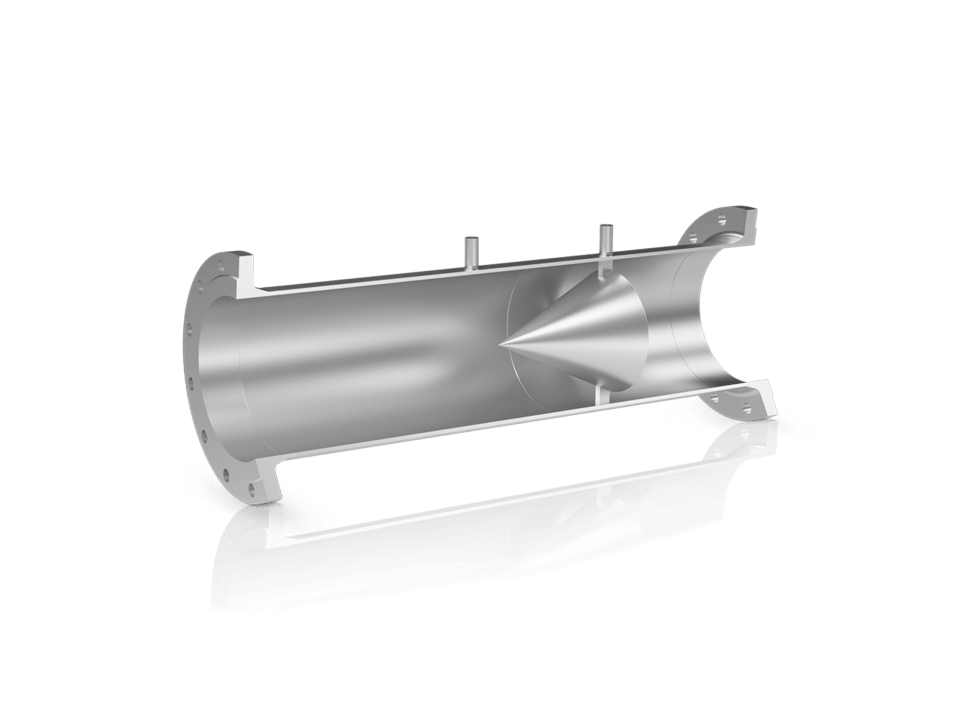

Дифманометр с коническим телом – это измерительный элемент для применений с перепадом давления с более короткими участками на входе/выходе, где отсутствует возможность использования других первичных преобразователей. Он поставляется предварительно полностью собранным в комплекте с установленным в закрытую трубу конусом, приваренным внутри измерительного участка. Выбор материалов для компонентов, контактирующих с измеряемой средой, очень разнообразен, что позволяет использовать любые материалы для моделей, изготавливаемых в соответствии со стандартом ISO 5167. Стандартные штуцеры отбора давления ¹⁄₂» или ³⁄₄» имеют соединение под приварку встык или враструб, резьбовое или фланцевое соединение. Штуцеры отбора давления могут быть оснащены камерами для сбора конденсата и отсечными клапанами.

Отличительные особенности прибора

• Компактная или раздельная конструкция
• Возможность исполнения в качестве специальной версии для повышенных требований, например, для предельных температур (-270…+1400°C / -454…+2552°F)
• Возможность изготовления из любого материала в соответствии со стандартом ISO
• Низкие эксплуатационные расходы и длительный срок службы при низкой совокупной стоимости владения (TCO)
• Подходит для монтажа в ограниченном простанстве и для дооснащения имеющихся позиций измерения
• Монтаж с максимально короткими прямыми участками на входе и выходе прибора
• Доступен с калибровкой в соответствии с национальными и международными стандартами
• Низкая погрешность: ±0,25….0,35% (после калибровки)
• Возможность оснащения штуцеров отбора давления камерами для сбора конденсата и отсечными клапанами

Типичные применения

• Для жидкостей в сложных условиях потока (завихрения / турбулентность)
• Чистые, загрязнённые или абразивные жидкости
• Измерение расхода пара в условиях высокого давления
• Измерение расхода по перепаду давления в применениях с повышенными требованиями в условиях ограниченного пространства (до отводов и т.п.), где использование прямых участков на входе и выходе прибора, необходимых для других датчиков перепада давления, непрактично
• Применение на трубопроводах больших диаметров

Технические характеристики дифманометра KROHNE

Общие сведения

Разрешения/Стандарты
