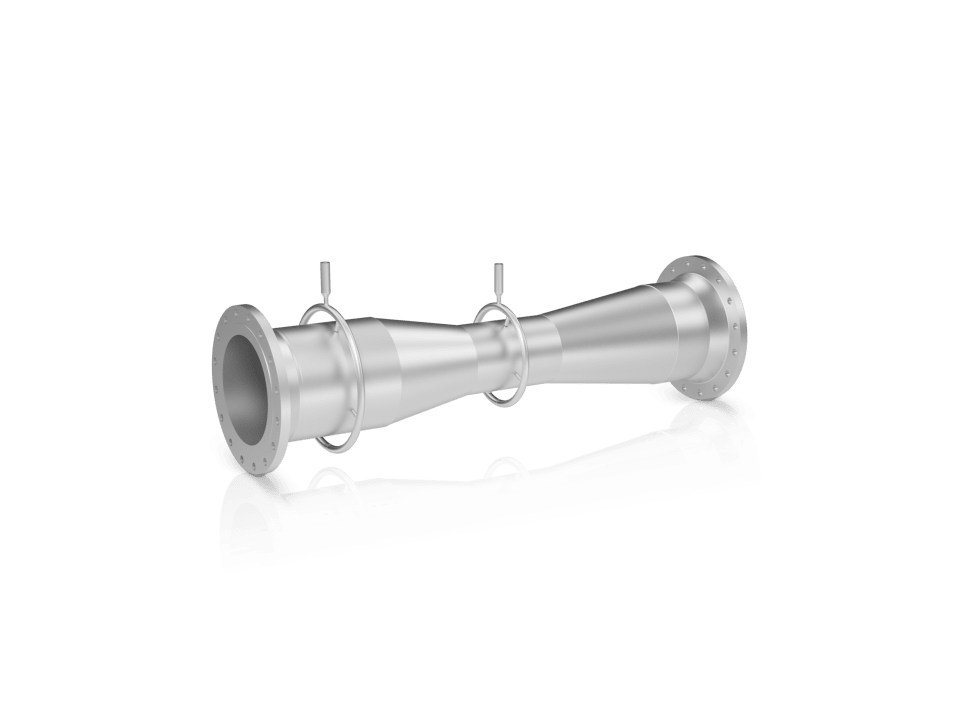

Трубка Вентури KROHNE

• Механическая или сварная конструкция (с механической обработкой на месте) в соответствии с EN ISO 5167, ASME MFC3
• Минимальные потери остаточного давления всех датчиков перепада давления
• Требуются только короткие прямые участки на входе/выходе
• От базовых до специальных применений с влажным газом и в условиях высокого давления

Описание трубки Вентури KROHNE

Трубы Вентури представляют собой элементы датчика, разработанные для наиболее эффективных и точных измерений расхода по перепаду давления. Типичная форма Вентури с ограниченными углами конуса позволяет восстанавливать давление до 95% от образовавшегося перепада давления. Вместе с дополнительными кольцевыми камерами для компенсации отклонений в профиле потока. При низких требованиях к техническому обслуживанию и длительном сроке службы труба Вентури обеспечивает низкие совокупные эксплуатационные издержки. Кроме того, может предоставляться специальная труба Вентури, которая позволяет в режиме онлайн измерять дополнительные рабочие параметры, такие как паровая влажность.

Отличительные особенности прибора

• Типичная погрешность без калибровки до ±1,5%
• Дополнительная проливка с сертификацией с рабочими числами Рейнольдса для погрешностей до ±0,2%
• Типичная потеря давления до 5% от образовавшегося перепада давления
• Низкие требования к прямым входным и выходным участкам
• Оптимальный вариант для больших типоразмеров и проведения измерений при низком давлении
• С соединениями под приварку и фланцевыми присоединениями
• С дополнительными кольцевыми камерами и несколькими штуцерами отбора давления
• Размер: 2…48″ (50…1200 мм) по стандарту, большие размеры по запросу
• Низкие требования к техническому обслуживанию и длительный срок службы при низких совокупных эксплуатационных издержках

Типичные применения

Энергетика и прочие отрасли промышленности

• Применения с паром и газами при больших расходах
• Измерения расхода по перепаду давления с требованиями высокой точности
• Эксплуатационные испытания
• Применение на трубопроводах больших диаметров
• Измерение геотермального пара

Технические характеристики трубки Вентури элемента датчика KROHNE

Общие сведения
