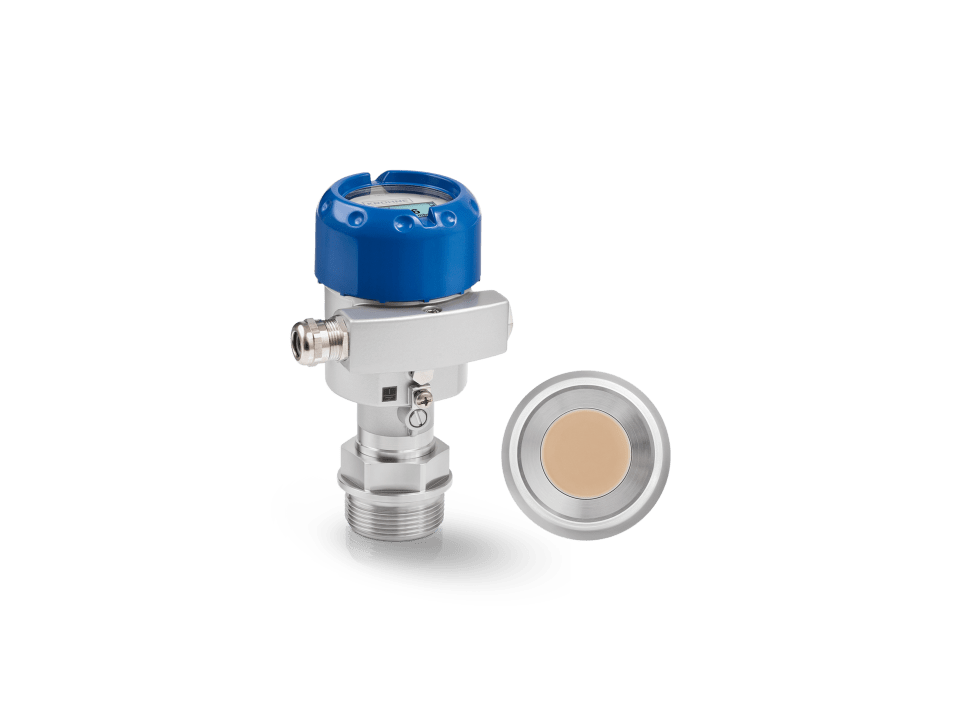

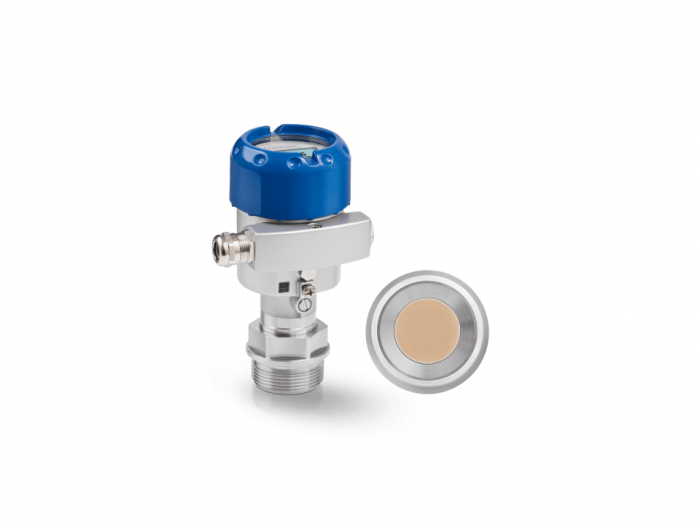

Преобразователь рабочего давления KROHNE OPTIBAR PC 5060
- Прочная конструкция с устойчивой к коррозии и абразивному воздействию керамической мембраной
- 25 мбар…100 бар; макс. +150°C
- Различные резьбовые, фланцевые, гигиенические и прочие присоединения
- 2-проводный, 4…20 мА, HART®, FF, Profibus-PA, Bluetooth®
Описание преобразователя KROHNE OPTIBAR PC 5060
OPTIBAR PC 5060 представляет собой преобразователь давления для измерения рабочего давления и гидростатического уровня во всех технологических процессах. Он предназначен для измерения абсолютного и избыточного давления в открытых резервуарах, а в сдвоенном исполнении для электронного измерения дифференциального давления – также и в закрытых ёмкостях. Преобразователь давления оснащён керамической ёмкостной измерительной ячейкой, которая гарантирует максимальную устойчивость к избыточной нагрузке и вакууму для обеспечения высокой технической готовности оборудования.
Отличительные особенности прибора
- Модульная конструкция: один преобразователь сигналов для всех применений
- Электронное измерение дифференциального давления
- Максимально высокая устойчивость к избыточной нагрузке и вакууму
- Устойчивая к износу измерительная ячейка, позволяющая снизить затраты на сервисное и техническое обслуживание
- Очень короткое время отклика < 85 мс
- Разнообразные материалы изготовления корпуса: пластик, алюминий, нержавеющая сталь (прецизионное литьё или электрополировка)
- Быстрая настройка для всех применений
- Расширенные диагностические возможности и функции параметризации с использованием модуля индикации и управления или удобного в обращении и бесплатного приложения DTM
- Беспроводной ввод в эксплуатацию, проверка и контроль через приложение OPTICHECK Pressure Mobile
- Сертификаты Ex ia, Ex d, Ex t
- Уровень SIL 2/3, подтверждённый сертификатом TÜV Rheinland
Типичные применения
Общее
- Измерение абсолютного и избыточного давления с высокой устойчивостью к избыточной нагрузке
- Измерение уровня веществ в дозировочных ёмкостях и резервуарах хранения
Химическая, нефтехимическая и другие перерабатывающие отрасли промышленности
- Контроль давления в нагнетательных трубопроводах
- Защита от сухого пуска насосов
- Контроль избыточного давления инертного газа
Технические характеристики преобразователя KROHNE OPTIBAR PC 5060
Общие сведения
| Тип изделия | Преобразователь давления |
| Наименование серии приборов | OPTIBAR |
| Позиционирование продукта | Для измерения давления и уровня среды в применениях с повышенными требованиями |
| Измеряемые среды | Газы, Жидкости, Пар |
Рабочие условия
| Рабочее давление | max. 100 бар/ 1450 фунт/кв.дюйм |
Материалы
| Мембрана | керамика (Al2O3) |
| Жидкий наполнитель | Сухая измерительная ячейка (без жидкого наполнителя) |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN15…100 ASME (B 16.5): 1…4″ |
| Номинальное давление (EN 1092-1) | PN40 |
| Номинальное давление (JIS B 2220) | 20k |
| Номинальное давление (ASME B 16.5) | класс 300# |
| Резьбовые присоединения | Внутренняя резьба: G½ (EN 837-1) G½ (DIN 3852, отверстие 11 мм) G½, G¾ монтаж заподлицо (DIN 3852) G1 монтаж заподлицо (конус 40°, конус 33.4°) Гигиеническое присоединение G1 для гигиенических адаптеров G2 (DIN 3852) ½ NPT (отверстие 11 мм) 1 NPT монтаж заподлицо 1½ NPT, 2 NPT M20 x 1.5 (EN 837-1) Внутренняя резьба: |
| Гигиенические присоединения | Clamp (DIN 32676): DN25, DN40, DN50 Clamp (ISO 2852): 25, 40, 51 Tri-Clamp: 1″, 1½», 2″, 3″ Гигиенический фитинг с компрессионной гайкой: F40 SMS (1146): 25 мм, 38 мм, 51 мм DIN 11864-2A: DN40, DN50 DIN 11851: DN25, DN40, DN50 VARIVENT®: N, F DIN 11864-1A: DN40, DN50 NEUMO BioControl®: DN25, DN50, DN65, DN80 NEUMO BioConnect®: DN80 DRD и другие |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2/3 |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx |
| Сертификаты/Разрешения для гигиенических применений | 3A, EC 1935/2004, EHEDG, FDA |
| Сертификаты/Разрешения для морских применений | DNV, GL |
| Сертификаты/Разрешения другие | Кислород, PED |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Дискретные выходы | FOUNDATION™ fieldbus, HART®, Profibus-PA |
| Модель | OPTIBAR PC 5060 |
