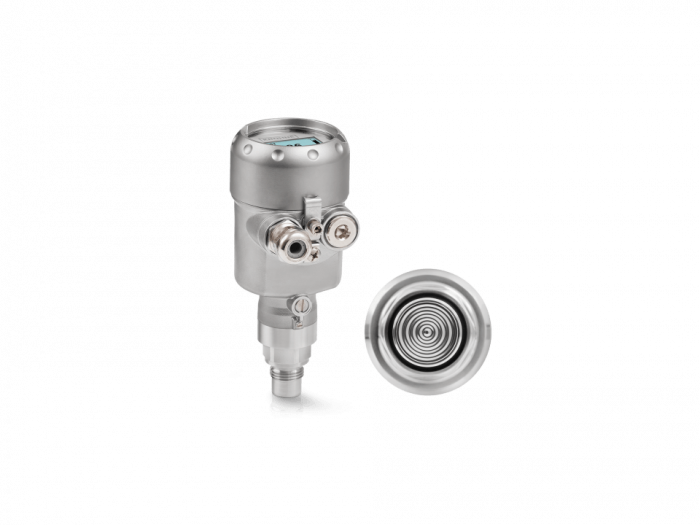

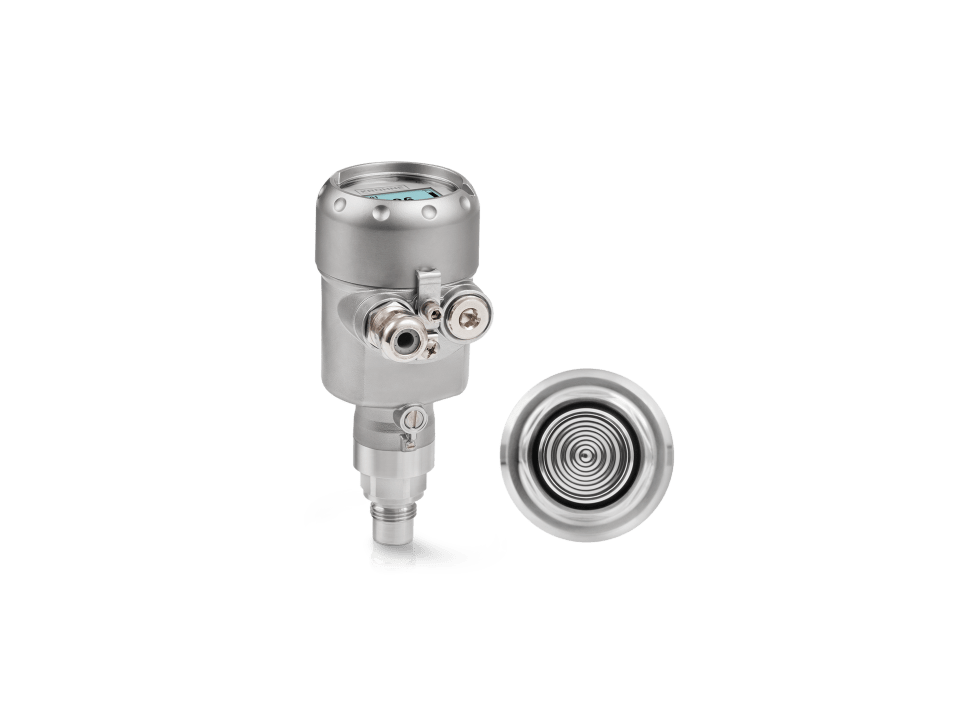

Преобразователь рабочего давления KROHNE OPTIBAR PM 5060
- Прочная конструкция с полностью сварной металлической мембраной, подходящей для работы при высоком давлении и в соответствии с гигиеническими требованиями
- 100 мбар…1000 бар
- Различные резьбовые, фланцевые, асептические и прочие присоединения
- 2-проводный 4…20 мА/HART®, FF, Profibus-PA, Bluetooth®
Описание преобразователя KROHNE OPTIBAR PM 5060
OPTIBAR PM 5060 представляет собой преобразователь давления, предназначенный для измерения рабочего давления и уровня газов, жидкостей и пара в гигиенических и негигиенических применениях. Он может использоваться в открытых резервуарах, а в сдвоенном исполнении для электронного измерения дифференциального давления – также и в закрытых ёмкостях. Преобразователь давления оснащается металлической мембраной с пьезорезистивной или тензометрической измерительной ячейкой. В зависимости от используемой измерительной ячейки преобразователь давления может эксплуатироваться при рабочем давлении в диапазоне от 100 мбар / 1,45 фунт/кв.дюйм до 1000 бар / 14500 фунт/кв.дюйм.
Отличительные особенности прибора
- Разнообразные материалы изготовления корпуса: пластик, алюминий, нержавеющая сталь (прецизионное литьё или электрополировка)
- Очень короткое время отклика < 85 мс
- Устанавливаемые заподлицо гигиенические технологические присоединения для использования в пищевой промышленности
- Быстрая настройка для всех применений
- Расширенные диагностические возможности и функции параметризации с использованием модуля индикации и управления или удобного в обращении и бесплатного приложения DTM
- Беспроводной ввод в эксплуатацию, проверка и контроль через приложение OPTICHECK Pressure Mobile
- Сертификаты Ex ia, Ex d, Ex t
- Уровень SIL 2/3, подтверждённый сертификатом TÜV Rheinland
Типичные применения
Общее
- Измерение абсолютного и избыточного давления до 1000 бар изб / 14500 фунт/кв.дюйм изб
- Измерение уровня веществ в дозировочных ёмкостях и резервуарах хранения
Химическая, нефтехимическая, энергетическая промышленность, сектор водоподготовки, машиностроение / производство изделий для изготовителей комплектного оборудования и другие отрасли промышленности
- Контроль давления в нагнетательных трубопроводах
- Защита от сухого пуска насосов
- Контроль давления компрессоров
Пищевая промышленность и сектор производства напитков, фармацевтическая промышленность
- Гигиенический контроль уровня при производстве продуктов питания и фармацевтических препаратов
- Контроль фильтров
Технические характеристики преобразователя KROHNE OPTIBAR PM 5060
Общие сведения
| Тип изделия | Преобразователь давления |
| Наименование серии приборов | OPTIBAR |
| Позиционирование продукта | Для измерения рабочего давления и уровня во всех гигиенических и негигиенических применениях |
| Измеряемые среды | Газы, Жидкости, Пар |
Рабочие условия
| Рабочее давление | max. 1000 бар/ 14500 фунт/кв.дюйм |
Материалы
| Мембрана | Аустенитная нержавеющая сталь (1.4404/316L), Кобальт-хром-никель-молибденовый сплав (2.4711/сплав 1058), Никель-хром-молибден-вольфрамовый сплав (2.4819/сплав C276) |
| Жидкий наполнитель | масло с пищевым допуском, входящее в перечень FDA, Галокарбоновое масло, Белое медицинское масло (соответствует требованиям FDA), Сухая измерительная ячейка (без жидкого наполнителя), Кремнийорганическая жидкость |
Технологические присоединения
| Фланцевые присоединения | EN (1092-1): DN32…100 ASME (B 16.5): 1…4″ |
| Резьбовые присоединения | Внутренняя резьба: G½ (EN 837-1) G½, G1, G1½ (DIN 3852) G½ монтаж заподлицо (DIN 3852) G1 монтаж заподлицо (конус 40°, конус 33.4°) Гигиеническое присоединение G1 для гигиенических адаптеров 1 NPT монтаж заподлицо ¼ NPT, ½ NPT M20 x 1.5 (EN 837-1) Внутренняя резьба: |
| Гигиенические присоединения | Clamp (DIN 32676): DN40, DN50 Clamp (ISO 2852): 40, 51 Tri-Clamp: 1½», 2″ Гигиенический фитинг с компрессионной гайкой: F40 SMS (1146): 38 мм, 51 мм DIN 11864-2A: DN40, DN50 DIN 11864-3A: DN40, DN50 DIN 11851: DN25, DN40, DN50 VARIVENT®: N, F DIN 11864-1A: DN40, DN50 NEUMO BioControl®: DN50, DN65, DN80 |
Разрешения/Стандарты
| Сертификаты/Разрешения по безопасности | SIL 2/3 |
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx |
| Сертификаты/Разрешения для гигиенических применений | 3A, EC 1935/2004, EHEDG, FDA |
| Сертификаты/Разрешения для морских применений | DNV, GL |
| Сертификаты/Разрешения другие | PED |
Обмен данными
| Аналоговые выходы | 4…20 мА |
| Дискретные выходы | FOUNDATION™ fieldbus, HART®, Profibus-PA |
| Модель | OPTIBAR PM 5060 |
