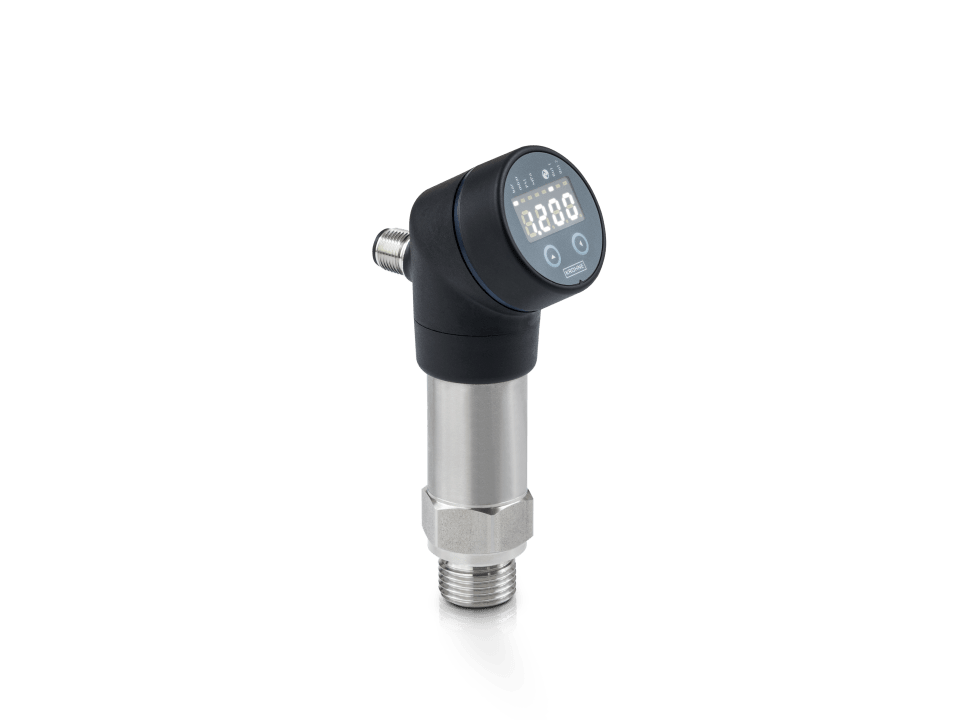

Сверхкомпактный преобразователь давления KROHNE OPTIBAR PSM 1010
- Встроенный дисплей с индикацией состояния переключателя и 2-кнопочная настройка
- 0,1…600 бар; макс. +125°C
- С утопленной мембраной из нержавеющей стали
- Полностью конфигурируемый: IO-Link и PNP/NPN в стандартной комплектации I/O, 4…20 mA, 0…10 V или NPN/PNP в качестве вторичного выхода
Описание преобразователя давления KROHNE OPTIBAR PSM 1010
OPTIBAR PSM 1010 — это электронное реле давления для измерения абсолютного или избыточного давления жидкостей и газов. Экономичное реле давления подходит для простых технологических применений (например, для контроля насосов, компрессоров или других механизмов), а также для измерения гидростатического уровня в открытых емкостях, где требуется компактная установка. Благодаря полностью сварной измерительной ячейке с мембраной из нержавеющей стали, OPTIBAR PSM 1010 устойчив к коррозии и воздействию многих агрессивных сред. Благодаря усовершенствованной цифровой компенсации OPTIBAR PSM 1010 обеспечивает превосходную температурную стабильность.
Отличительные особенности прибора
- Электронное реле давления с функцией преобразователя и встроенным дисплеем с индикацией состояния переключателя и 2-кнопочной настройкой
- Мультиповоротный модуль индикации и управления
- Стандартный вход-выход: PNP/NPN и IO-Link; вторичный выход: 4…20 мА, 0…10 В или PNP/NPN
- Коррозионная стойкость ко многим агрессивным средам благодаря полностью сварной ячейке измерения давления с мембраной из нержавеющей стали (1.4435 / 316L)
- Выдающаяся температурная стабильность благодаря цифровой компенсации
- Точность измерения ±0,35%
- Прочная конструкция с классом защиты IP67
- Структура меню дисплея в соответствии с требованиями VDMA
Типичные применения
Общая информация
- Измерение абсолютного и избыточного давления газов и жидкостей
- Гидростатическое измерение уровня в открытых резервуарах
- Приложения для автоматизации процессов, требующие установки в ограниченном пространстве
- Защита от сухого пуска насосов
- Контроль давления в компрессорах, гидравлических и пневматических системах
Технические характеристики преобразователя KROHNE OPTIBAR PSM 1010
Общие сведения
| Тип изделия | Преобразователь давления |
| Наименование серии приборов | OPTIBAR |
| Позиционирование продукта | Для измерения давления и уровня в основных применениях |
| Измеряемые среды | Газы, Жидкости |
Рабочие условия
| Рабочее давление | max. 600 бар/ 8700 фунт/кв.дюйм |
Материалы
| Мембрана | Аустенитная нержавеющая сталь (1.4435/316L) |
| Жидкий наполнитель | Кремнийорганическая жидкость |
Технологические присоединения
| Резьбовые присоединения | Внутренняя резьба: G¼, G½, (EN 837-1) G¼, G½ (DIN 3852) G½ (DIN 3852, отверстие 10 мм) ¼ NPT, ½ NPT |
Разрешения/Стандарты
| Степень пылевлагозащиты | IP67 |
| Сертификаты/Разрешения другие | PED |
Обмен данными
| Аналоговые выходы | 0…10 VDC, 4…20 мА |
| Бинарные выходы | NPN/PNP |
| Дискретные выходы | IO-Link |
| Модель | OPTIBAR PSM 1010 |
