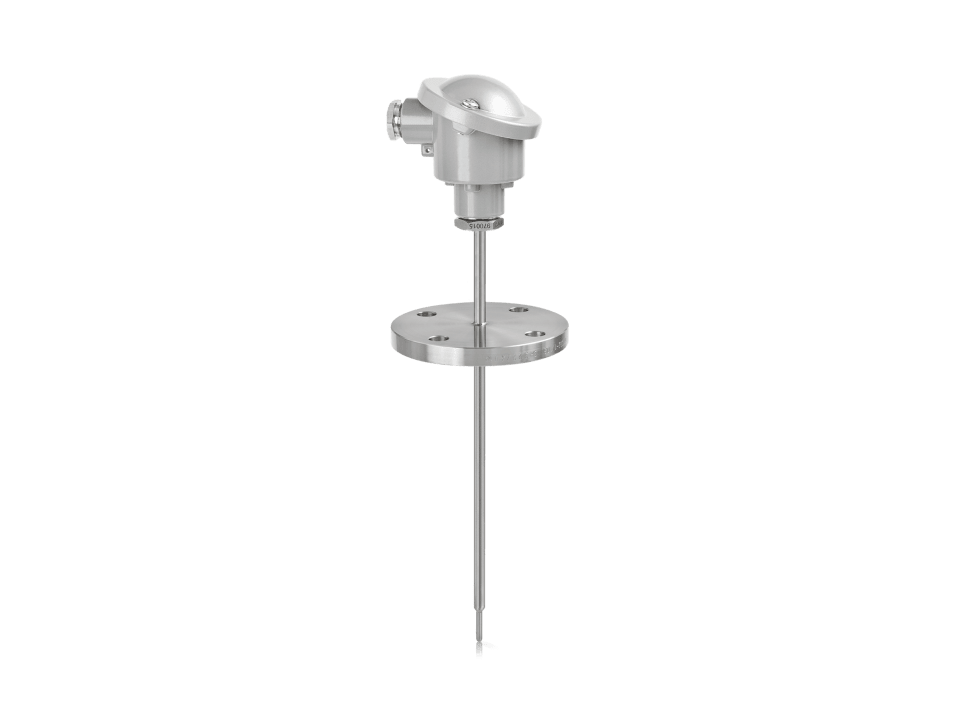

Датчик с термопарой и термокарманом KROHNE OPTITEMP TCA-F23
- Фланцевое присоединение
- Сварной составной термокарман с усечённым наконечником формы 2F по DIN
- -40…+600°C / +1100°F
Описание датчика с термопарой KROHNE OPTITEMP TCA-F23
OPTITEMP TCA-F23 представляет собой фланцевый датчик с термопарой и сварным составным термокарманом с усечённым наконечником (форма 2F). Промышленный датчик температуры для стандартных применений подходит для измерения температуры сыпучих веществ, жидкостей и газов с требованиями по быстрому времени отклика. Он может использоваться в трубах и резервуарах для сред, показатели давления и скорости потока которых от низких до средних. Датчик температуры с термопарой предназначен для использования при температуре до +600°C / 1100°F. Определённым преимуществом данного типа датчика является возможность использования компонентов, контактирующих с измеряемой средой, с покрытием (например, из ПТФЭ), что делает его устойчивым к воздействию агрессивных сред.
Отличительные особенности прибора
- Измерение температуры сыпучих веществ, жидкостей и газов
- Материал термокармана: 1.4404 / 316L или 1.4571 / 316Ti
- Химически стойкое покрытие из ПТФЭ или аналогичного материала для всех компонентов, контактирующих с измеряемой средой
- Стандартные или индивидуальные длины
- Различные варианты соединительных головок (IP54…IP68)
- С опционально доступным температурным преобразователем
Типичные применения
- Стандартные применения для сред, показатели давления и скорости потока которых от низких до средних
- Измерение температуры в трубах и резервуарах
- Простые измерения в различных отраслях промышленности:
- Нефтегазовая
- Энергетическая
- Станкостроение и приборостроение / сектор производства изделий для изготовителей комплектного оборудования
- Металлургическая
- Целлюлозно-бумажная
Технические характеристики датчика с термопарой KROHNE OPTITEMP TCA-F23
Общие сведения
| Тип изделия | Арматура термометра |
| Наименование серии приборов | OPTITEMP |
| Позиционирование продукта | Для стандартных применений |
| Варианты изделия | Стандартная версия: OPTITEMP TCA-F23 |
| Измеряемые параметры | Температура |
| Принцип измерения | Термопара |
| Измеряемые среды | Газы, Жидкости, Сыпучие вещества |
| Арматура с термокарманом | Да |
| Конструкция арматуры термометра | DIN-исполнение |
| Тип термокармана | Составной сварной |
| Форма термокармана (в соответствии с DIN 43772) | Форма 2F |
| Арматура для датчиков | Фланцевый |
| Измерительная вставка сменная | Да |
| Тип измерительной вставки | Съёмная подпружиненная измерительная вставка OPTITEMP TC 100 с минеральной изоляцией |
| Класс допуска (в соответствии с DIN EN 60584) | 1 |
| Вариант присоединения датчика температуры | Керамический клеммный блок, Микропроволочные проводники, Температурный преобразователь |
| Исполнение термопары | 1 x тип J, 1 x тип K, 2 x тип J, 2 x тип K |
| Диаметры термокармана | Ø11 мм / 0,43″, Ø2 мм / 0,47″ |
| Вид окончания термокармана | Усечённое |
| Позиция установки | Труба, Резервуар |
| Позиция измерения | Труба, Резервуар |
Материалы
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4571/316Ti) |
Технологические присоединения
| Номинальное давление (EN 1092-1) | PN40 |
| Номинальное давление (ASME B 16.5) | класс 300# |
| Модель | OPTITEMP TCA-F23 |
