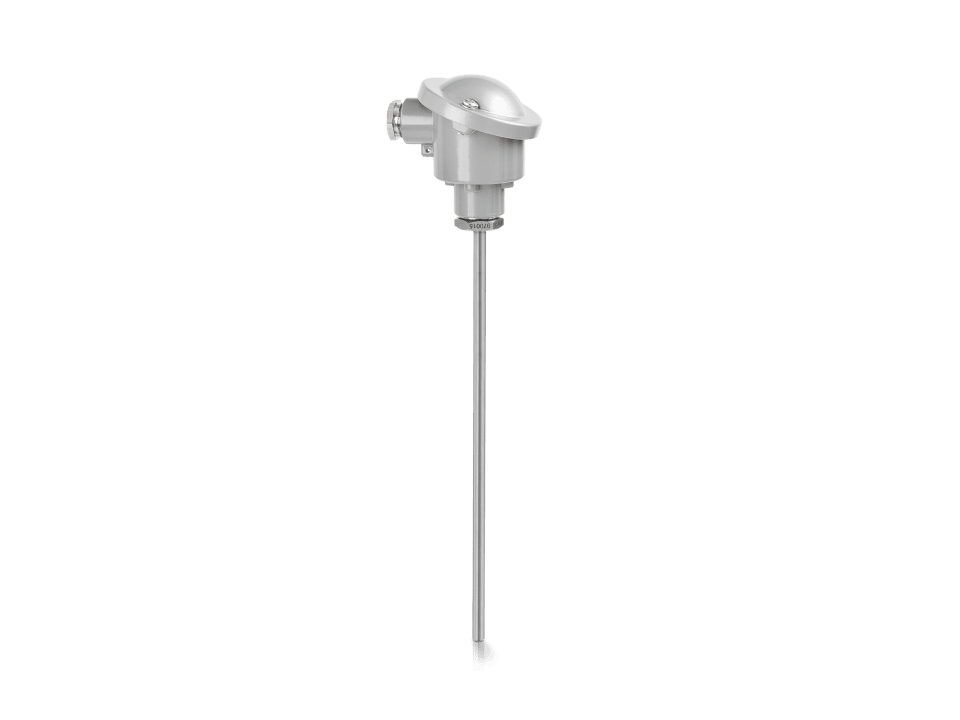

Датчик с термопарой без термокармана KROHNE OPTITEMP TCA-P14
- Соединение с использованием компрессионного фитинга
- По DIN, без термокармана
- -40…+1100°C / +1832°F
Описание датчика с термопарой KROHNE OPTITEMP TCA-P14
OPTITEMP TCA-P14 представляет собой вставной датчик с термопарой без термокармана. Промышленный датчик температуры для стандартных применений может быть установлен в технологические трубопроводы и резервуары или в существующие термокарманы при помощи компрессионного фитинга. Он подходит для измерения температуры жидкостей и газов с низким давлением и низкими скоростями потока. Датчик предназначен предназначен для использования при температуре до +1100°C / +1832°F (без термокармана).
OPTITEMP TCA-P14 оснащён кабелем с минеральной изоляцией, который подходит для применений, в которых температура среды превышает максимально допустимое значение для стандартного материала кабеля. Кабель с минеральной изоляцией легко гнётся, поэтому подходит для применения в условиях ограниченного пространства. Термопара является широко универсальной в использовании, поскольку решение о необходимой глубине погружения принимается непосредственно только перед её установкой. OPTITEMP TCA-P14 доступен с сертификатами ATEX и IECEx.
Отличительные особенности прибора
- Измерение температуры жидкостей и газов
- Без термокармана, материал погружной трубки: 2.4816 / сплав 600
- Гибкий и пластичный тросовый датчик с минеральной изоляцией
- Стандартные или индивидуальные длины
- Различные варианты соединительных головок (IP54…IP68)
- С опционально доступным температурным преобразователем
- Доступно в искробезопасном исполнении: ATEX, IECEx
Типичные применения
- Для установки в существующие термокарманы
- Прямой монтаж в технологические трубопроводы или резервуары в для высокотемпературных применениях
- Для применений, в которых температура окружающей среды превышает максимально допустимое значение для стандартного материала кабеля
- Измерение температуры при низких давлениях и скоростях потока
- Для широкого диапазона стандартных применений в условиях ограниченного пространства:
- Химическая и нефтехимическая
- Нефтегазовая
- Энергетическая
- Станкостроение и приборостроение / сектор производства изделий для изготовителей комплектного оборудования
- Металлургическая
- Целлюлозно-бумажная
Технические характеристики датчика с термопарой KROHNE OPTITEMP TCA-P14
Общие сведения
| Тип изделия | Арматура термометра |
| Наименование серии приборов | OPTITEMP |
| Позиционирование продукта | Для применений при более высоких значениях температуры или для установки в существующие термокарманы |
| Варианты изделия |
|
| Измеряемые параметры | Температура |
| Принцип измерения | Термопара |
| Измеряемые среды | Газы, Жидкости |
| Арматура с термокарманом | Нет |
| Конструкция арматуры термометра | DIN-исполнение |
| Арматура для датчиков | Вставной |
| Измерительная вставка сменная | Да |
| Тип измерительной вставки | Съёмная подпружиненная измерительная вставка OPTITEMP TC 100 с минеральной изоляцией |
| Класс допуска (в соответствии с DIN EN 60584) | 1 |
| Вариант присоединения датчика температуры | Керамический клеммный блок, Микропроволочные проводники, Температурный преобразователь |
| Исполнение термопары | 1 x тип J, 1 x тип K, 2 x тип J, 2 x тип K |
| Диаметры погружной трубки | Ø6 мм / 0,23″ |
| Позиция установки | Труба, Резервуар |
| Позиция измерения | Труба, Резервуар |
Материалы
| Компоненты, контактирующие с измеряемой средой | Аустенитный сплав (2.4816/сплав 600) |
Разрешения/Стандарты
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx |
| Модель | OPTITEMP TCA-P14 |
