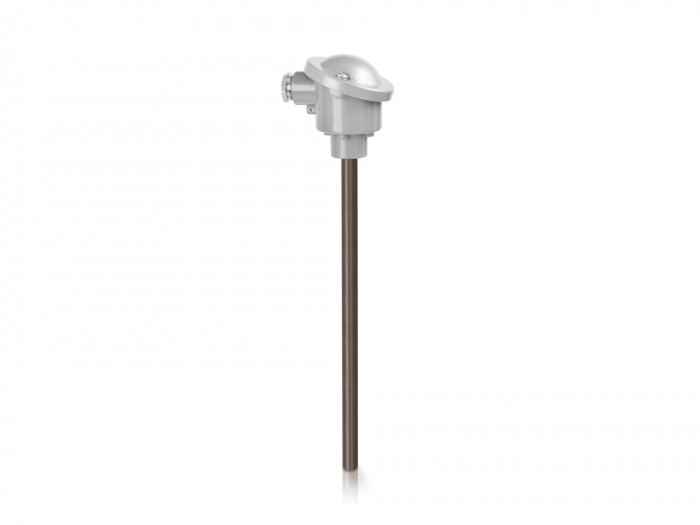

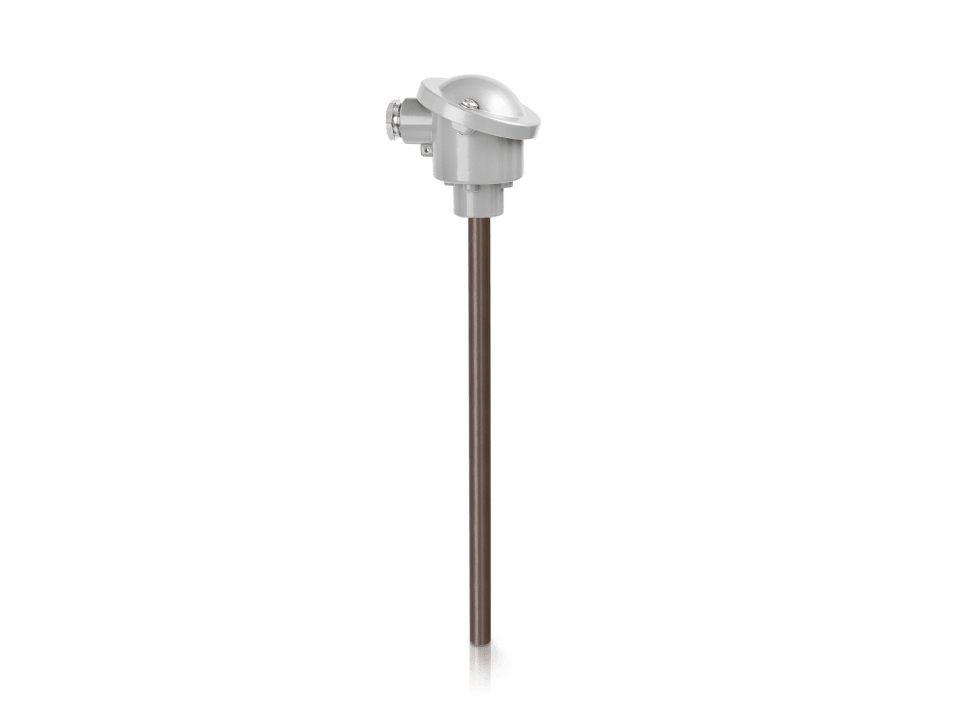

Датчик с термопарой и термокарманом KROHNE OPTITEMP TCA-P62
Описание
Датчик температуры с термопарой для высокотемпературных применений
- Соединение при помощи компрессионного фитинга или подвижного фланца
- Сварной составной термокарман с прямым наконечником
- -40…+1150°C / +2100°F
Описание датчика с термопарой KROHNE OPTITEMP TCA-P62
OPTITEMP TCA-P62 представляет собой вставной датчик с термопарой и прямым сварным составным термокарманом, выполненным из 1.4762 / AISI 446 или 1.4767 / Kanthal AF. Высокотемпературный датчик подходит для измерения температуры топочных и выхлопных газов до +1150°C / +2100°F, а также для применений, в которых термокарман подвергается механическому абразивному воздействию. Датчик может использоваться при низком рабочем давлении. OPTITEMP TCA-P62 можно устанавливать на трубопроводы, шахты и вентиляционные каналы при помощи газонепроницаемых компрессионных фитингов или подвижных фланцев.
Отличительные особенности прибора
- Высокотемпературное измерение газов
- Материал термокармана: 1.4762 / AISI 446 или 1.4767 / Kanthal AF
- Стандартные или индивидуальные длины
- Различные варианты соединительных головок (IP54…IP68)
- С опционально доступным температурным преобразователем
Типичные применения
- Высокотемпературное измерение выхлопных газов или других топочных газов при атмосферном или низком рабочем давлении
- Подходит для применения в процессах горения в различных отраслях промышленности:
- Энергетическая
- Металлургическая
- Химическая промышленность
- Отходосжигательные заводы
- Основные материалы
Технические характеристики датчика с термопарой KROHNE OPTITEMP TCA-P62
Общие сведения
| Тип изделия | Арматура термометра |
| Наименование серии приборов | OPTITEMP |
| Позиционирование продукта | Для высокотемпературных применений |
| Варианты изделия | Стандартная версия: OPTITEMP TCA-P62 |
| Измеряемые параметры | Температура |
| Принцип измерения | Термопара |
| Измеряемые среды | Газы |
| Арматура с термокарманом | Да |
| Конструкция арматуры термометра | DIN-исполнение |
| Тип термокармана | Составной сварной |
| Форма термокармана (в соответствии с DIN 43772) | Форма 1 |
| Арматура для датчиков | Вставной |
| Измерительная вставка сменная | Да |
| Тип измерительной вставки | Съёмная подпружиненная измерительная вставка OPTITEMP TC 100 с минеральной изоляцией |
| Класс допуска (в соответствии с DIN EN 60584) | 1 |
| Вариант присоединения датчика температуры | Керамический клеммный блок, Микропроволочные проводники, Температурный преобразователь |
| Исполнение термопары | 1 x тип J, 1 x тип K, 2 x тип J, 2 x тип K |
| Диаметры термокармана | Ø19 мм / 0,75″, Ø22 мм / 0,87″ |
| Вид окончания термокармана | Прямое |
| Позиция установки | Труба |
| Позиция измерения | Труба |
Материалы
| Компоненты, контактирующие с измеряемой средой | Ферритный сплав (1.4767/Kanthal AF), Ферритная нержавеющая сталь (1.4762/AISI 446) |
Характеристики
| Модель | OPTITEMP TCA-P62 |
