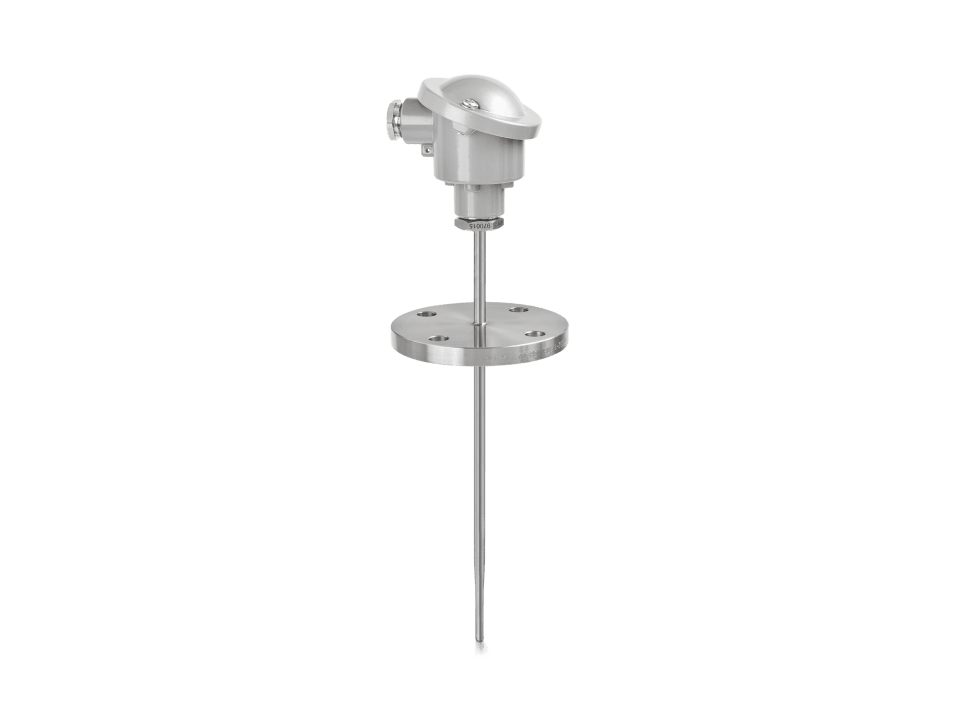

Датчик температуры с терморезистором для стандартных применений KROHNE OPTITEMP TRA-F42
Описание
Датчик температуры с терморезистором для стандартных применений
- Фланцевое присоединение
- Сварной составной термокарман с конусообразным наконечником формы 3F по DIN
- -40…+600°C / +1100°F
Описание датчика температуры KROHNE OPTITEMP TRA-F42
OPTITEMP TRA-F42 представляет собой фланцевый термометр сопротивления со сварным составным термокарманом с конусообразным наконечником (форма 3F по DIN) в соответствии со стандартом NAMUR. Промышленный датчик температуры для стандартных применений подходит для измерения сред, показатели давления и скорости потока которых от низких до средних, в трубопроводах и резервуарах. Он предназначен для измерения температуры сыпучих веществ, жидкостей, газов и пара до +600°C / +1100°F. Термометр сопротивления доступен с сертификатами ATEX и IECEx.
Отличительные особенности прибора
- Измерение температуры сыпучих веществ, жидкостей, газов и пара в промышленных применениях
- Материал термокармана: 1.4404 / 316L или 1.4571 / 316Ti
- Химически стойкое покрытие из ПТФЭ или аналогичного материала для всех компонентов, контактирующих с измеряемой средой
- Стандартные или индивидуальные длины
- Различные варианты соединительных головок (IP54…IP68)
- С опционально доступным температурным преобразователем
- Доступно в искробезопасном исполнении: ATEX, IECEx
Типичные применения
- Стандартные применения для сред, показатели давления и скорости потока которых от низких до средних
- Измерение температуры в трубах и резервуарах
- Подходит для применений, в которых требуются датчики, соответствующие требованиям стандарта DIN
- Простые измерения в различных отраслях промышленности:
- Химическая и нефтехимическая
- Нефтегазовая
- Энергетическая
- Станкостроение и приборостроение / сектор производства изделий для изготовителей комплектного оборудования
- Металлургическая
- Целлюлозно-бумажная
Технические характеристики датчика температуры KROHNE OPTITEMP TRA-F42
Общие сведения
| Тип изделия | Арматура термометра |
| Наименование серии приборов | OPTITEMP |
| Позиционирование продукта | Для стандартных применений |
| Варианты изделия |
|
| Измеряемые параметры | Температура |
| Принцип измерения | Терморезистор |
| Измеряемые среды | Газы, Жидкости, Сыпучие вещества, Пар |
| Арматура с термокарманом | Да |
| Конструкция арматуры термометра | DIN-исполнение |
| Тип термокармана | Составной сварной |
| Форма термокармана (в соответствии с DIN 43772) | Форма 3F |
| Арматура для датчиков | Фланцевый |
| Измерительная вставка сменная | Да |
| Тип измерительной вставки | Съёмная подпружиненная измерительная вставка OPTITEMP TR 100 с минеральной изоляцией |
| Тип термостатического элемента | 1 x Pt100, 2 x Pt100 |
| Исполнение терморезистора | 3-проводный, 4-проводный |
| Класс допуска (в соответствии с DIN EN 60751) | 1/10 DIN B, A, AA, B |
| Вариант присоединения датчика температуры | Керамический клеммный блок, Микропроволочные проводники, Температурный преобразователь |
| Диаметры термокармана | Ø2 мм / 0,47″ |
| Вид окончания термокармана | Конусообразное |
| Позиция установки | Труба, Резервуар |
| Позиция измерения | Труба, Резервуар |
Материалы
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4571/316Ti) |
Технологические присоединения
| Номинальное давление (EN 1092-1) | PN40 |
| Номинальное давление (ASME B 16.5) | класс 300# |
Разрешения/Стандарты
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx |
Характеристики
| Модель | OPTITEMP TRA-F42 |
