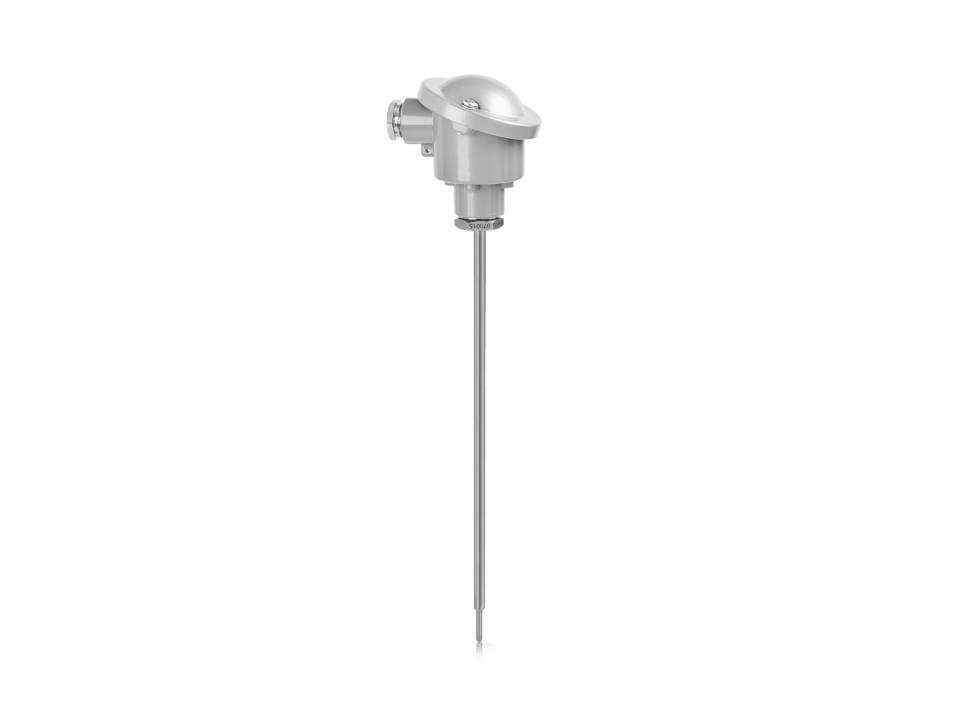

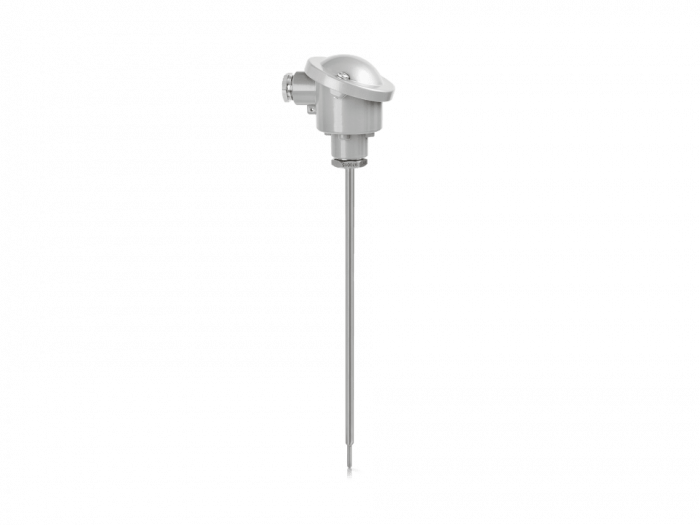

Датчик температуры с терморезистором для стандартных применений KROHNE OPTITEMP TRA-P20
- Соединение с использованием компрессионного фитинга
- Сварной составной термокарман с усечённым наконечником формы 2 по DIN
- -40…+600°C / +1100°F
Описание датчика температуры KROHNE OPTITEMP TRA-P20
OPTITEMP TRA-P20 представляет собой вставной термометр сопротивления со сварным составным термокарманом с усечённым наконечником (форма 2). Промышленный датчик температуры подходит для измерения температуры жидкостей и газов с требованиями по быстрому времени отклика. Он предназначен для использования при температуре до +600°C / +1100°F.
OPTITEMP TRA-P20 можно использовать в трубах и резервуарах для сред, показатели давления и скорости потока которых от низких до средних. Датчик является широко универсальным в использовании, поскольку решение о необходимой глубине погружения принимается непосредственно только перед его установкой. Термометр сопротивления доступен с сертификатами ATEX и IECEx.
Отличительные особенности прибора
- Измерение температуры жидкостей и газов
- Материал термокармана: 1.4404 / 316L или 1.4571 / 316Ti
- Стандартные или индивидуальные длины
- Различные варианты соединительных головок (IP54…IP68)
- С опционально доступным температурным преобразователем
Типичные применения
- Измерение температуры в трубах и резервуарах
- Стандартные применения для сред, показатели давления и скорости потока которых от низких до средних
- Простые измерения в различных отраслях промышленности:
- Химическая и нефтехимическая
- Нефтегазовая
- Энергетическая
- Станкостроение и приборостроение / сектор производства изделий для изготовителей комплектного оборудования
- Металлургическая
- Целлюлозно-бумажная
Технические характеристики датчика температуры KROHNE OPTITEMP TRA-P20
Общие сведения
| Тип изделия | Арматура термометра |
| Наименование серии приборов | OPTITEMP |
| Позиционирование продукта | Для стандартных применений |
| Варианты изделия | Стандартная версия: OPTITEMP TRA-P20 |
| Измеряемые параметры | Температура |
| Принцип измерения | Терморезистор |
| Измеряемые среды | Газы, Жидкости |
| Арматура с термокарманом | Да |
| Конструкция арматуры термометра | DIN-исполнение |
| Тип термокармана | Составной сварной |
| Форма термокармана (в соответствии с DIN 43772) | Форма 2 |
| Арматура для датчиков | Вставной |
| Измерительная вставка сменная | Да |
| Тип измерительной вставки | Съёмная подпружиненная измерительная вставка OPTITEMP TR 100 с минеральной изоляцией |
| Тип термостатического элемента | 1 x Pt100 |
| Исполнение терморезистора | 3-проводный, 4-проводный |
| Класс допуска (в соответствии с DIN EN 60751) | 1/10 DIN B, A, AA, B |
| Вариант присоединения датчика температуры | Керамический клеммный блок, Микропроволочные проводники, Температурный преобразователь |
| Диаметры термокармана | Ø11 мм / 0,43″, Ø2 мм / 0,47″ |
| Вид окончания термокармана | Усечённое |
| Позиция установки | Труба, Резервуар |
| Позиция измерения | Труба, Резервуар |
Материалы
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4571/316Ti) |
| Модель | OPTITEMP TRA-P20 |
