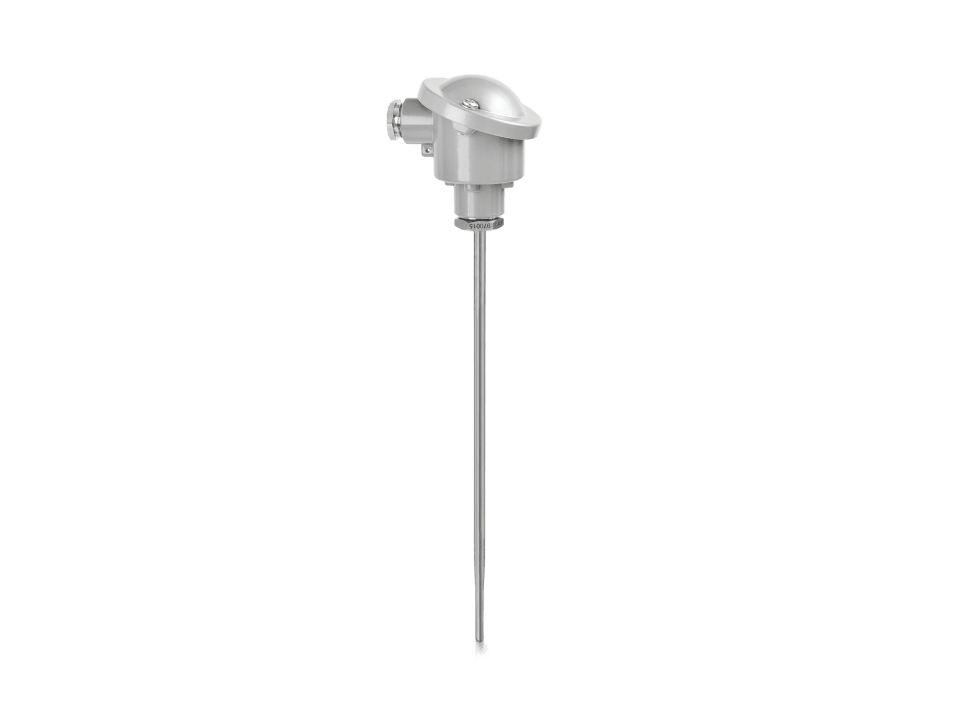

Термометр сопротивления с термокарманом KROHNE OPTITEMP TRA-P40
- Соединение с использованием компрессионного фитинга
- Сварной составной термокарман с конусообразным наконечником формы 3 по DIN
- -40…+600°C / +1100°F
Описание термометра сопротивления KROHNE OPTITEMP TRA-P40
OPTITEMP TRA-P40 представляет собой вставной термометр сопротивления со сварным составным термокарманом с конусообразным наконечником (форма 3) в соответствии со стандартом NAMUR. Датчик температуры может быть установлен в трубопровод или резурвуар при помощи газонепроницаемого компрессионного фитинга. Он подходит для измерения температуры жидкостей и газов, показатели давления и скорости потока которых от низких до средних.
Термометр сопротивления предназначен для использования при рабочей температуре до +600°C / +1100°F. Датчик является широко универсальным в использовании, поскольку решение о необходимой глубине погружения принимается непосредственно только перед его установкой. Термометр сопротивления доступен с сертификатами ATEX и IECEx.
Отличительные особенности прибора
- Измерение температуры жидкостей и газов в промышленных условиях
- Материал термокармана: 1.4571 / 316Ti
- Стандартные или индивидуальные длины
- Различные варианты соединительных головок (IP54…IP68)
- С опционально доступным температурным преобразователем
- Доступно в искробезопасном исполнении: ATEX, IECEx
Типичные применения
- Измерение температуры в трубах и резервуарах
- Стандартные применения для сред, показатели давления и скорости потока которых от низких до средних
- Подходит для применений, в которых требуются датчики, соответствующие требованиям стандарта DIN
- Простые измерения в различных отраслях промышленности:
- Химическая и нефтехимическая
- Нефтегазовая
- Энергетическая
- Станкостроение и приборостроение / сектор производства изделий для изготовителей комплектного оборудования
- Металлургическая
- Целлюлозно-бумажная
Технические характеристики термометра сопротивления KROHNE OPTITEMP TRA-P40
Общие сведения
| Тип изделия | Арматура термометра |
| Наименование серии приборов | OPTITEMP |
| Позиционирование продукта | Для стандартных применений |
| Варианты изделия |
|
| Измеряемые параметры | Температура |
| Принцип измерения | Терморезистор |
| Измеряемые среды | Газы, Жидкости |
| Арматура с термокарманом | Да |
| Конструкция арматуры термометра | DIN-исполнение |
| Тип термокармана | Составной сварной |
| Форма термокармана (в соответствии с DIN 43772) | Форма 3 |
| Арматура для датчиков | Вставной |
| Измерительная вставка сменная | Да |
| Тип измерительной вставки | Съёмная подпружиненная измерительная вставка OPTITEMP TR 100 с минеральной изоляцией |
| Тип термостатического элемента | 1 x Pt100, 2 x Pt100 |
| Исполнение терморезистора | 3-проводный, 4-проводный |
| Класс допуска (в соответствии с DIN EN 60751) | 1/10 DIN B, A, AA, B |
| Вариант присоединения датчика температуры | Керамический клеммный блок, Микропроволочные проводники, Температурный преобразователь |
| Диаметры термокармана | Ø2 мм / 0,47″ |
| Вид окончания термокармана | Конусообразное |
| Позиция установки | Труба, Резервуар |
| Позиция измерения | Труба, Резервуар |
Материалы
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4571/316Ti) |
Разрешения/Стандарты
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx |
| Модель | OPTITEMP TRA-P40 |
