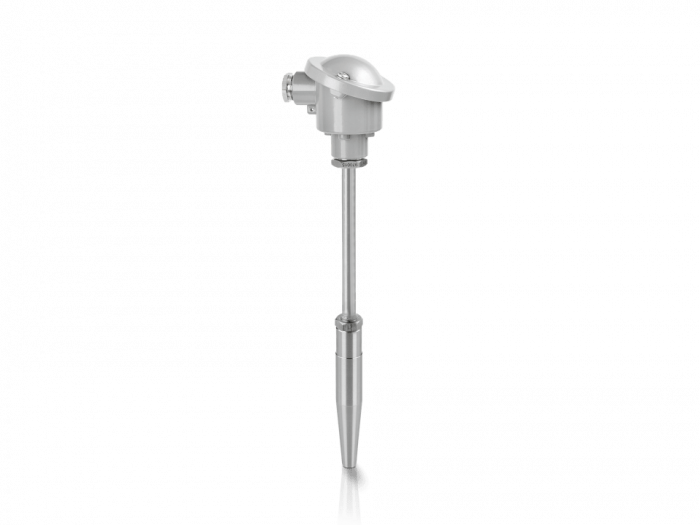

Термометр сопротивления с термокарманом KROHNE OPTITEMP TRA-T30
- Сварное соединение
- Литой термокарман с конусообразным наконечником формы 4 по DIN
- -40…+600°C / +1100°F
Описание термометра сопротивления KROHNE OPTITEMP TRA-T30
OPTITEMP TRA-T30 представляет собой приварной термометр сопротивления с литым термокарманом с конусообразным наконечником (форма 4). Датчик температуры для применений с повышенными требованиями подходит для использования на трубопроводах, резервуарах или реакторах, для которых фланцевые или резьбовые не подходят из-за их недостаточной длины (например, в системах распределения пара). Литой термокарман также имеет более высокое сопротивление к механическим нагрузкам по сравнению с составными сварными термокарманами, что позволяет использовать его в применениях с более высокими скоростями потока и давлениями. Термометр сопротивления предназначен для измерения температуры сыпучих веществ, жидкостей, газов и пара до +600°C / +1100°F.
OPTITEMP TRA-T30 характеризуется модульной конструкцией со стандартной горловиной с резьбовым присоединением, что позволяет легко и просто выполнить замену в том числе в условиях эксплуатации. Это делает датчик температуры широко универсальным. При его внешнем повреждении ремонт может быть осуществлён без остановки технологического процесса. Термометр сопротивления можно комбинировать с большинством термокарманов. Он доступен с сертификатами ATEX и IECEx.
Отличительные особенности прибора
- Измерение температуры сыпучих веществ, жидкостей, газов и пара
- Модульная конструкция: стандартная горловина с резьбовым присоединением для простой замены в условиях эксплуатации
- Материал термокармана: 1.4404 / 316L, 1.4571 / 316Ti, 1.7335 / 13CrMo44, 1.0460 / C22.8
- Стандартные или индивидуальные длины
- Различные варианты соединительных головок (IP54…IP68)
- С опционально доступным температурным преобразователем
- Доступно в искробезопасном (Ex i) и взрывонепроницаемом (Ex d) исполнении: ATEX, IECEx
Типичные применения
- Применения с повышенными требованиями
- Измерение температуры среды с требованиями по высокой устойчивости к механической нагрузке
- Также подходит для измерения температуры в линиях охлаждения с требованиями по герметичности и надёжности технологического присоединения
- Подходит для применений, в которых требуются датчики, соответствующие требованиям стандарта DIN
- Прежде всего, используется при выработке электроэнергии и для измерения температуры во вспомогательных контурах и инженерных системах в различных отраслях промышленности, например:
- Химическая и нефтехимическая
- Нефтегазовая
- Станкостроение и приборостроение / сектор производства изделий для изготовителей комплектного оборудования
- Металлургическая
- Целлюлозно-бумажная
Технические характеристики термометра сопротивления KROHNE OPTITEMP TRA-T30
Общие сведения
| Тип изделия | Арматура термометра |
| Наименование серии приборов | OPTITEMP |
| Позиционирование продукта | Для более высоких скоростей потока и давлений |
| Варианты изделия |
|
| Измеряемые параметры | Температура |
| Принцип измерения | Терморезистор |
| Измеряемые среды | Газы, Жидкости, Сыпучие вещества, Пар |
| Арматура с термокарманом | Да |
| Конструкция арматуры термометра | DIN-исполнение |
| Тип термокармана | Цельный |
| Форма термокармана (в соответствии с DIN 43772) | Форма 4 |
| Арматура для датчиков | Приварной |
| Измерительная вставка сменная | Да |
| Тип измерительной вставки | Съёмная подпружиненная измерительная вставка OPTITEMP TR 100 с минеральной изоляцией |
| Тип термостатического элемента | 1 x Pt100, 2 x Pt100 |
| Исполнение терморезистора | 3-проводный, 4-проводный |
| Класс допуска (в соответствии с DIN EN 60751) | 1/10 DIN B, A, AA, B |
| Вариант присоединения датчика температуры | Керамический клеммный блок, Микропроволочные проводники, Температурный преобразователь |
| Диаметры термокармана | Ø24 мм / 0,94″ |
| Вид окончания термокармана | Конусообразное |
| Позиция установки | Труба |
| Позиция измерения | Труба |
Материалы
| Компоненты, контактирующие с измеряемой средой | Нелегированная углеродистая сталь (1.0460/AISI 1022M), Аустенитная нержавеющая сталь (1.4404/316L), Аустенитная нержавеющая сталь (1.4571/316Ti), Легированная углеродистая сталь (1.7335/AISI A182) |
Разрешения/Стандарты
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx |
| Сертификаты/Разрешения для атомной промышленности | Квалификация для атомной промышленности по запросу (например, по стандартам ASME III, RCC-M/E и т.д.) |
| Модель | OPTITEMP TRA-T30 |
