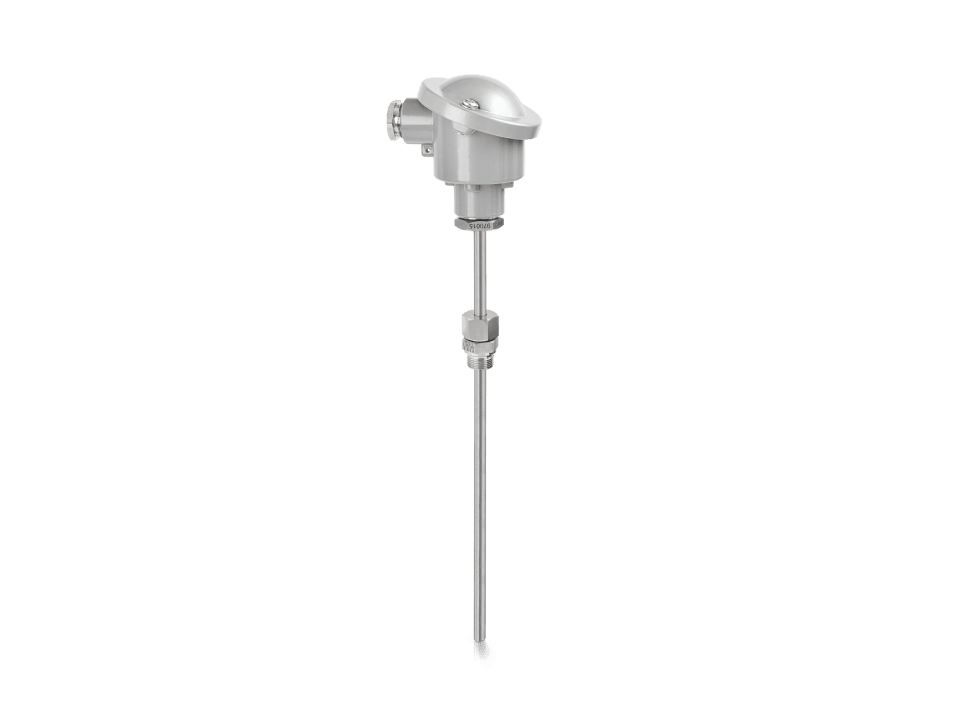

Термометр сопротивления с термокарманом KROHNE OPTITEMP TRA-TS35
- Резьбовое присоединение
- Сварной составной термокарман с прямым наконечником формы 8 по DIN
- -40…+600°C / +1100°F
Описание термометра сопротивления KROHNE OPTITEMP TRA-TS35
OPTITEMP TRA-TS35 представляет собой резьбовой термометр сопротивления с прямым сварным составным термокарманом (форма 8). Датчик температуры для применений с повышенными требованиями подходит для использования на трубопроводах, резервуарах или реакторах с требованиями по высокой устойчивости термокармана к механической нагрузке (например, применения в нефтехимической или нефтегазовой промышленности). Термометр сопротивления подходит для измерения температуры жидкостей и газов до +600°C / +1100°F.
OPTITEMP TRA-TS35 характеризуется модульной конструкцией с горловиной с присоединением при помощи накидной гайки, что позволяет легко и просто выполнить замену в том числе в условиях эксплуатации. Это делает датчик температуры широко универсальным. При его внешнем повреждении ремонт может быть осуществлён без остановки технологического процесса. Термометр сопротивления можно комбинировать с большинством термокарманов. Он доступен с сертификатами ATEX и IECEx.
Отличительные особенности прибора
- Измерение температуры жидкостей и газов
- Модульная конструкция: горловина с креплением при помощи накидной гайки для быстрой замены в условиях эексплуатации
- Материал термокармана: 1.4404 / 316L или 1.4571 / 316Ti
- Стандартные или индивидуальные длины
- Различные варианты соединительных головок (IP54…IP68)
- С опционально доступным температурным преобразователем
- Доступно в искробезопасном исполнении: ATEX, IECEx
Типичные применения
- Применения с повышенными требованиями
- Измерение температуры в трубопроводах, резервуарах или реакторах при более высоких скоростях потока и давлениях
- Подходит для применений, в которых требуются датчики, соответствующие требованиям стандарта DIN
- Прежде всего, используется в нефтехимической, нефтегазовой промышленности, а также в таких отраслях, как:
- Химическая промышленность
- Энергетическая
- Станкостроение и приборостроение / сектор производства изделий для изготовителей комплектного оборудования
- Металлургическая
- Целлюлозно-бумажная
Технические характеристики термометра сопротивления KROHNE OPTITEMP TRA-TS35
Общие сведения
| Тип изделия | Арматура термометра |
| Наименование серии приборов | OPTITEMP |
| Позиционирование продукта | Для более высоких скоростей потока и давлений |
| Варианты изделия |
|
| Измеряемые параметры | Температура |
| Принцип измерения | Терморезистор |
| Измеряемые среды | Газы, Жидкости |
| Арматура с термокарманом | Да |
| Конструкция арматуры термометра | DIN-исполнение |
| Тип термокармана | Составной сварной |
| Форма термокармана (в соответствии с DIN 43772) | Форма 8 |
| Арматура для датчиков | Ввинчиваемый |
| Измерительная вставка сменная | Да |
| Тип измерительной вставки | Съёмная подпружиненная измерительная вставка OPTITEMP TR 100 с минеральной изоляцией |
| Тип термостатического элемента | 1 x Pt100, 2 x Pt100 |
| Исполнение терморезистора | 3-проводный, 4-проводный |
| Класс допуска (в соответствии с DIN EN 60751) | 1/10 DIN B, A, AA, B |
| Вариант присоединения датчика температуры | Керамический клеммный блок, Микропроволочные проводники, Температурный преобразователь |
| Диаметры термокармана | Ø10 мм / 0,39″, Ø11 мм / 0,43″, Ø2 мм / 0,47″, Ø9 мм / 0,35″ |
| Вид окончания термокармана | Прямое |
| Позиция установки | Труба |
| Позиция измерения | Труба |
Материалы
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4404/316L), Аустенитная нержавеющая сталь (1.4571/316Ti) |
Разрешения/Стандарты
| Сертификаты/Разрешения для взрывоопасных зон | ATEX, IECEx |
| Модель | OPTITEMP TRA-TS35 |
