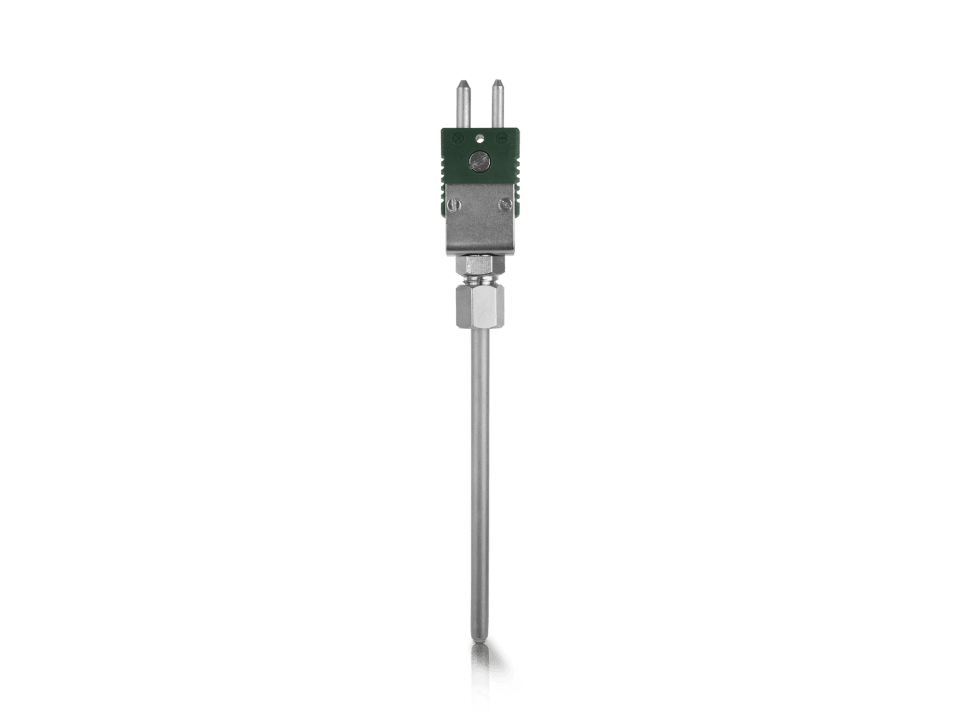

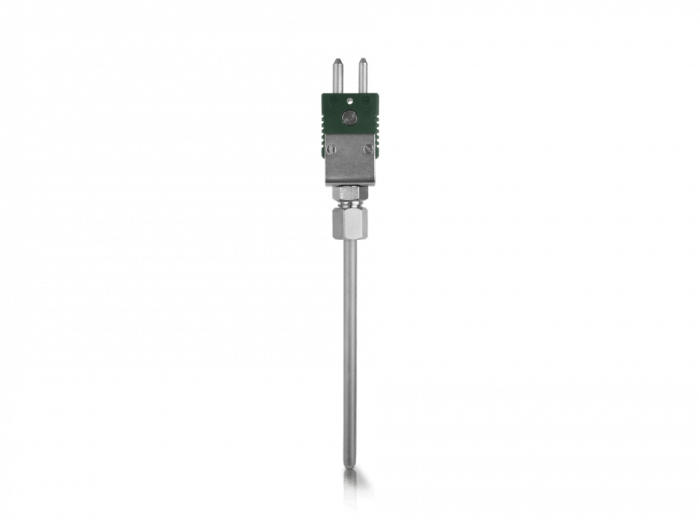

Тросовый датчик с термопарой KROHNE OPTITEMP TCA-M60
- Соединение с использованием компрессионного фитинга
- С минеральной изоляцией, со стандартным терморазъёмом, с различными материалами погружной трубки
- -40…+1250°C / +2282°F
Описание тросового датчика KROHNE OPTITEMP TCA-M60
OPTITEMP TCA-M60 представляет собой термопару с минеральной изоляцией и стандартным терморазъёмом для облегчения монтажа при помощи хомутного или компрессионного фитинга. Тросовый датчик с минеральной изоляцией особенно подходит для применений, в которых температура окружающей среды превышает максимально допустимое значение для стандартного материала кабеля (например, при применениях на испытательных стендах). Кабель с минеральной изоляцией легко гнётся, поэтому подходит для применения в условиях ограниченного пространства. Благодаря небольшому диаметру достигается быстрое время отклика.
OPTITEMP TCA-M60 высокоустойчив к механическому и температурному воздействию. Он доступен с термопарой типа J, K или N, в одинарном (стандартно) или сдвоенном (опционально) исполнении, в соответствии с классом 1 по IEC 60584. Позиция измерения может быть предусмотрена в заказе с изоляцией (стандартно) или с заземлением (опционально). Датчик с термопарой с минеральной изоляцией находит оптимальное применение для измерения высокотемпературных газов и жидкостей (до +1250°C / +2282°F), показатели давления и скорости потока которых от низких до средних.
Отличительные особенности прибора
- Измерение высоких температур в условиях ограниченного пространства
- Гибкий и пластичный тросовый датчик с минеральной изоляцией
- Устойчив к механическому и температурному воздействию
- Разработан для обеспечения быстрого времени отклика
- Материал погружной трубки: 1.4841 / AISI 310, 2.4816 / сплав 600 или Pyrosil®
- Подходит для установки в местах с наличием соединительных клемм
- Позиция измерения с изоляцией или заземлением
Типичные применения
- Высокотемпературные применения с требованиями по быстрому времени отклика
- Измерение температуры газов и жидкостей, показатели давления и скорости потока которых от низких до средних
- Для применений, в которых температура окружающей среды превышает максимально допустимое значение для стандартного материала кабеля
- Измерение температуры на корпусах станков, подшипниках, в открытых каналах, факелах или на поверхностях
- Для широкого спектра других применений в условиях ограниченного пространства практически во всех отраслях промышленности, например:
- Производство промышленного оборудования
- Станкостроение и приборостроение / сектор производства изделий для изготовителей комплектного оборудования
Технические характеристики датчика с термопарой KROHNE OPTITEMP TCA-M60
Общие сведения
| Тип изделия | Температурный датчик |
| Наименование серии приборов | OPTITEMP |
| Позиционирование продукта | Для применений на станочном оборудовании и для высокотемпературных сред |
| Варианты изделия | Стандартная версия: OPTITEMP TCA-M60 |
| Измеряемые параметры | Температура |
| Принцип измерения | Термопара |
| Измеряемые среды | Газы, Жидкости |
| Арматура с термокарманом | Нет |
| Арматура для датчиков | Вставной |
| Измерительная вставка сменная | Нет |
| Тип измерительной вставки | Несъёмная термопара |
| Класс допуска (в соответствии с DIN EN 60584) | 1 |
| Вариант присоединения датчика температуры | Терморазъём |
| Исполнение термопары | 1 x тип J, 1 x тип K, 1 x тип N, 2 x тип J, 2 x тип K, 2 x тип N |
| Диаметры погружной трубки | Ø1 мм / 0,05″, Ø1,5 мм / 0,06″, Ø3 мм / 0,1″, Ø4,5 мм / 0,18″, Ø6 мм / 0,23″ |
| Вид окончания термокармана | Прямое |
| Позиция установки | Станки, Труба, Резервуар |
| Позиция измерения | Станки, Труба, Резервуар |
Материалы
| Компоненты, контактирующие с измеряемой средой | Аустенитная нержавеющая сталь (1.4841/AISI 310), Аустенитный сплав (2.4816/сплав 600), Термоустойчивое покрытие (Pyrosil®) |
| Модель | OPTITEMP TCA-M60 |
