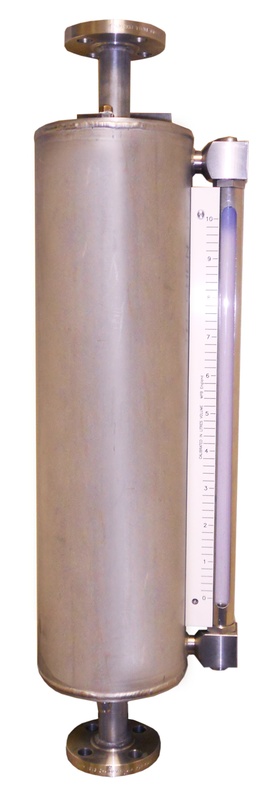

Калибровочный цилиндр MPB CP130S
Описание
Данная серия прецизионных калибровочных цилиндров из нержавеющей стали была разработана с учетом требований высокой точности и прочной конструкции, когда необходимо дозировать большие объемы продукции.
Данный ассортимент продукции может поставляться с фланцевыми или резьбовыми соединениями и надежными сварными монтажными кронштейнами.
Идеально подходит для использования в качестве манометра для настройки насоса или контроля расхода насоса.
Материалы изготовления — нержавеющая сталь 316 в сочетании с поликарбонатным (или боросиликатным стеклом) полностью защищенным смотровым стеклом.
Калибровочные цилиндры MPB серии CP130S соответствуют требованиям Директивы 2014/68/EU по оборудованию, работающему под давлением. Применяется категория SEP, основанная на том, что технологическая жидкость является жидкостью группы 1 с давлением пара менее 0,5 бар и объемом цилиндра менее 200 бар-литра.
Описание MPB CP130S
- Высокая калибровочная емкость до 50 литров
- Стандартные емкости 10, 15, 20, 25, 30 и 50 литров
- Легко читать
- Откалиброванные весы с отслеживаемыми сертификатами
- При необходимости специальные весы «считываются» по желанию заказчика
- Резьбовые или фланцевые соединения
- Манометр для настройки насоса
- Проверка производительности насоса
- Калибровочная трубка легко снимается на месте для очистки
- Имеются сертификаты гидростатических испытаний
Технические характеристики MPB CP130S
- Торцовые соединения: Нержавеющая сталь, резьбовые или фланцевые по ANSI B 16.5
- Цилиндр: Нержавеющая сталь, сертифицирован EN10204 3.1.
- Цельносварная конструкция (полностью сертифицирована)
- Точность: 2% от фактического показания
- Уплотнения: Нитрил¸витон, EPDM и т.д.
- Максимальное рабочее давление: См. таблицу ниже
- Максимальная рабочая температура:-10°C / +100°C
| Емкость (литр) |
Максимальное рабочее давление | Значение А | Значение B | Значение C | Значение D | Значение E | Значение F |
| 10 15 20 25 30 50 |
11.5 бар 7.5 бар 6 бар 5 бар 4.5 бар 2.5 бар |
960 880 1060 1245 1400 1210 |
167 219 219 219 219 324 |
100 128 128 128 128 180 |
70 70 105 105 105 105 |
829 783 928 1095 1270 1050 |
784 738 878 1045 1220 1000 |
Характеристики
| Модель | CP130S |
