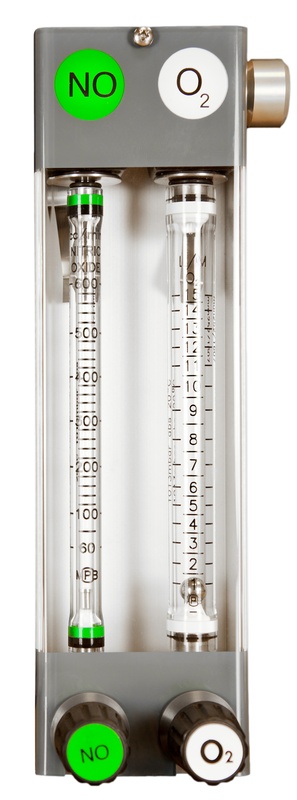

Двухтрубный ротаметр MPB 1240S

Описание
Характеристики

Описание

Двухтрубный ротаметр MPB серии 1240S подходит для случаев, когда две технологические среды измеряются рядом друг с другом. Давления на входе в идеале должны быть сбалансированы. Если два потока сходятся, двухтрубный ротаметр MPB серии 1240S идеально подходит для этих целей. Например, воздух и двуокись углерода, кислород и окись азота и т.д. и т.п. могут дозироваться вместе как сложный газ (или жидкость).Расход до 50 куб. см/мин воздуха или эквивалентного газа и до 150 л/мин воздуха или эквивалентного газа может использоваться там, где раньше использовались два отдельных расходомера, что позволяет более аккуратно представить прибор и сэкономить место. Там, где требуется исключительная точность, эта версия двухтрубного ротаметра MPB Series1240 может поставляться с одним регулирующим клапаном с двумя расходомерными трубками, что позволяет очень низкому расходу каскадировать в более высокий расход.

Двухтрубный ротаметр MPB серии 1240S объединяет оба потока в общий коллектор и выводит комбинированный поток через выход, расположенный в верхней правой части расходомера. Однако, если требуется два независимых задних патрубка, MPB может это предусмотреть.

При использовании взрывоопасных газов необходимо использовать соответствующий пламегаситель.

Типичные области применения включают аналитические приборы, управление потоком газа, небольшие системы дозирования, дозирование продувки, обнаружение утечек и системы смешивания.

Типичные отрасли промышленности включают пивоварение, газовый анализ, медицину, аэрокосмическую промышленность, фармацевтику, испытания двигателей, бумажную промышленность, водоподготовку, нефтегазовую промышленность и т.д.

Описание MPB 1240S

Прямое считывание мгновенного расхода
Стандартные диапазоны расхода
Легко читаемые шкалы
Отсутствие трения, следовательно, низкие потери напора
Стандартные или индивидуальные шкалы расхода
Легкий демонтаж трубки на месте
Вентильные и не вентильные версии
Соединения из нержавеющей стали
Защитная крышка из поликарбоната
Длина трубки 138 мм
Имеется комплект для монтажа на задней панели
Длительный срок службы
Минимальное обслуживание

Технические характеристики MPB 1240S

Корпус: Анодированный алюминий в соответствии с BSEN12373/AA25
Торцевые блоки: Нержавеющая сталь
Технологические соединения:
Вход: 1/4″ BSPP, обращенный назад
Выход: 1/4″ BSPP, боковой
Крышка: Поликарбонат
Уплотнители: Нитрил, витон, EPDM и т.д.
Дозирующая трубка: Боросиликатное стекло
Шкала: Черная керамика с постоянным обжигом
Шариковые поплавки: Стекло, нержавеющая сталь, рубин, вольфрам
Поплавки для отвеса: Анодированный алюминий, Нержавеющая сталь
Вес: 1000 грамм
Максимальное рабочее давление: газ: до 20 бар g (без удара), жидкость: до 20 бар g (без удара)
Максимальная рабочая температура: 60°C Nitrile, 1000C Viton
Точность: ± 5% FSD для прогнозируемых шкал, ± 3% FSD для калиброванных шкал

СТАНДАРТНЫЕ ДИАПАЗОНЫ

MPB 1240S
Воздух @1-13 мбар абс 20С	ВОДА @ 20C
5 – 50 куб.см/мин 10 – 100 куб.см/мин 25 – 250 куб.см/мин 50 – 500 куб.см/мин 0.1 – 1 л/мин 0.25 – 2.5 л/мин 0.5 – 5 л/мин 1 – 10 л/мин 1.5 – 15 л/мин 2.5 – 25 л/мин 5 – 50 л/мин 10 – 100 л/мин 15 – 150 л/мин	5 – 50 куб.см/мин 10 – 100 куб.см/мин 25 – 250 куб.см/мин 50 – 500 куб.см/мин 0.1 – 1 л/мин 0.2 – 2 л/мин 0.3 – 3 л/мин 0.5 – 5 л/мин 0.75 – 7.5 л/мин 1 – 10 л/мин

Характеристики

Модель

1240S
