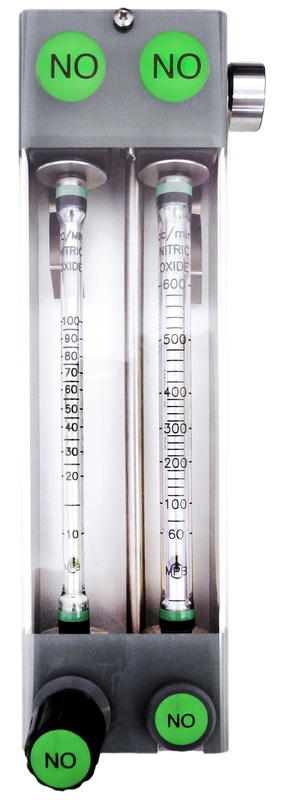

Двухтрубный ротаметр MPB 1241S
Описание
Двухтрубный каскадный ротаметр MPB серии 1241S подходит для измерения мгновенного расхода практически любой технологической жидкости или газа.
Двухтрубный каскадный ротаметр MPB серии 1241S разработан для применения в условиях, где требуется высокая точность в условиях, когда обычное соотношение 10:1 должно быть превышено, особенно когда требуется высокая точность для первых показаний, которые могут отображаться на первой расходомерной трубке. Типичная установка, например, левая проточная трубка 10-100 куб. см/мин и каскадное переключение на 100-1000 куб. см/мин, или 0,1-1 л/мин с каскадным переключением на 1-10 л/мин независимо от рабочей среды или условий эксплуатации. Этот расходомер обеспечивает расход до 50 куб. см/мин (5-50) до 150 л/мин в каскадном порядке.
Двухтрубный каскадный ротаметр MPB серии 1241S имеет заднее подключение ¼» BSPPF для входа и правый верхний выход.
Описание MPB 1241S
- Прямое считывание мгновенного расхода
- Стандартные диапазоны расхода
- Легко читаемые шкалы
- Отсутствие трения, следовательно, низкие потери напора
- Стандартные или индивидуальные шкалы расхода
- Легкий демонтаж трубки на месте
- Вентильные и не вентильные версии
- Соединения из нержавеющей стали
- Защитная крышка из поликарбоната
- Длина трубки 138 мм
- Имеется комплект для монтажа на задней панели
- Длительный срок службы
- Минимальное обслуживание
Технические характеристики MPB 1241S
- Корпус: Анодированный алюминий в соответствии с BSEN12373/AA25
- Торцевые блоки: Нержавеющая сталь
- Технологические соединения:
- Вход: 1/4″ BSPP, обращенный назад
Выход: 1/4″ BSPP, боковой - Крышка: Поликарбонат
- Уплотнители: Нитрил, витон, EPDM и т.д.
- Дозирующая трубка: Боросиликатное стекло
- Шкала: Черная керамика с постоянным обжигом
- Шариковые поплавки: Стекло, нержавеющая сталь, рубин, вольфрам
- Поплавки для отвеса: Анодированный алюминий, Нержавеющая сталь
- Вес: 1000 грамм
- Максимальное рабочее давление: газ: до 20 бар g (без удара), жидкость: до 20 бар g (без удара)
- Максимальная рабочая температура: 60°C Nitrile, 1000C Viton
- Точность: ± 5% FSD для прогнозируемых шкал, ± 3% FSD для калиброванных шкал
|
MPB 1241S |
|
| Воздух @1-13 мбар абс 20С | ВОДА @ 20C |
| 5 – 50 куб.см/мин 10 – 100 куб.см/мин 25 – 250 куб.см/мин 50 – 500 куб.см/мин 0.1 – 1 л/мин 0.25 – 2.5 л/мин 0.5 – 5 л/мин 1 – 10 л/мин 1.5 – 15 л/мин 2.5 – 25 л/мин 5 – 50 л/мин 10 – 100 л/мин 15 – 150 л/мин |
5 – 50 куб.см/мин 10 – 100 куб.см/мин 25 – 250 куб.см/мин 50 – 500 куб.см/мин 0.1 – 1 л/мин 0.2 – 2 л/мин 0.3 – 3 л/мин 0.5 – 5 л/мин 0.75 – 7.5 л/мин 1 – 10 л/мин |
Характеристики
| Модель | 1241S |
