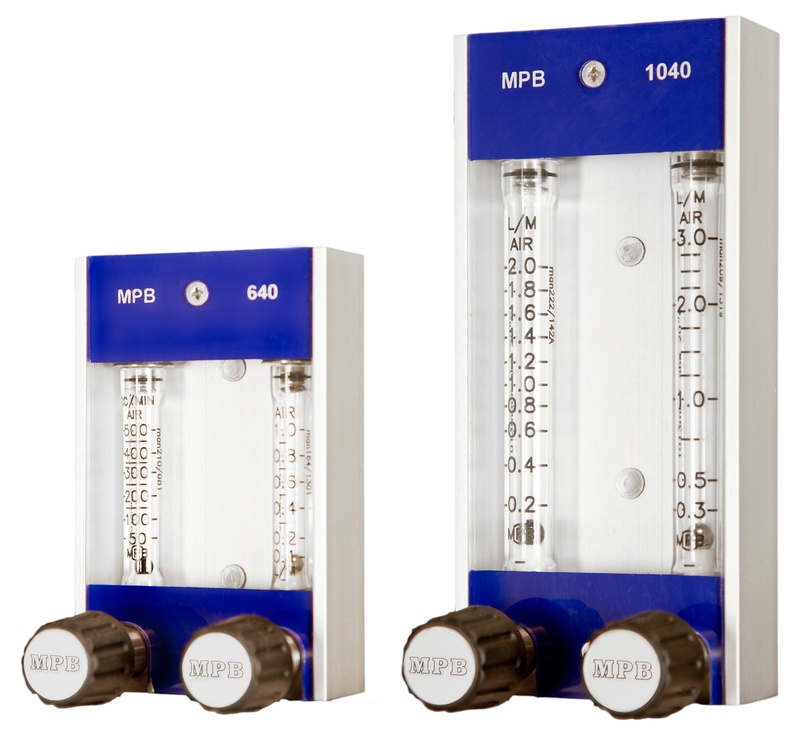

Двухтрубный ротаметр MPB 640S/1040S
Описание
Двухтрубный ротаметр MPB серии 640S и 1040S предназначен для одновременного измерения двух мгновенных расходов практически любых технологических жидкостей или газов. Принцип работы ротаметра довольно прост: высота, достигнутая поплавком в его конической трубке, напрямую связана с калиброванной шкалой. Расход следует отсчитывать от центра шарика или вершины поплавка отвеса.
Двухтрубный ротаметр MPB серий 640S и 1040 в стандартной комплектации имеет задние патрубки, и расходомер поставляется в комплекте с 2 монтажными шпильками M4.
Этот ротаметр обеспечивает очень низкие расходы до 2-20 куб. см/мин (воздух).
Типичные области применения включают аналитические приборы, контроль расхода газа, небольшие системы дозирования, дозирование продувки, системы обнаружения утечек и смешивания, а также любые требования к двухтрубному расположению.
Типичные отрасли промышленности включают пивоварение, газовый анализ, аэрокосмическую, фармацевтическую, испытание двигателей, бумажную промышленность, водоподготовку, нефтегазовую промышленность и т.д.
Описание MPB 640S/1040S
- Прямое считывание мгновенного расхода
- Широкий диапазон стандартных режимов расхода
- Легко читаемые шкалы
- Без трения, следовательно, низкая потеря напора

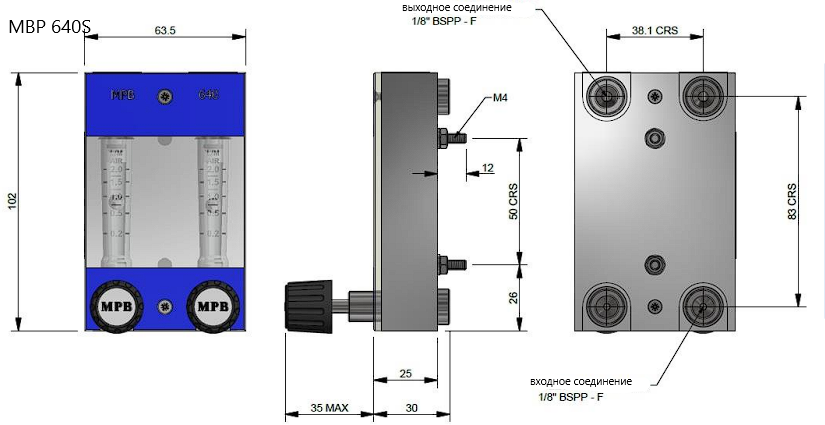

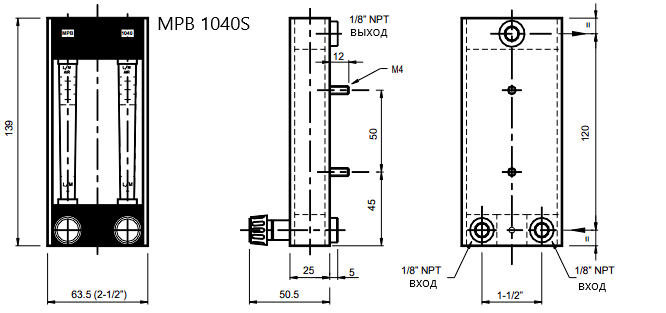

- Длина трубки 6040S: 56 мм, 1040S: 93 мм
- Стандартные или индивидуальные шкалы расхода
- Клапанные или неклапанные версии
- Обратные подключения
- Соединения из нержавеющей стали
- Защитная крышка из поликарбоната
- Минимальное обслуживание
- Имеется комплект для монтажа на задней панели
- Длительный срок службы
- Возможно исполнение с аварийным сигналом
- Легкий демонтаж трубки на месте
Технические характеристики МВР 640S/1040S
- Корпус: Анодированный алюминий в соответствии с BSEN12373/AA25
- Конечные блоки: Нержавеющая сталь
- Технологические соединения: ⅛» BSPPF, или ⅛» NPTF
- Крышка: Поликарбонат
- Уплотнители: Витон, нитрил или EPDM
- Дозирующая трубка: Боросиликатное стекло
- Шкала: Черная керамика с постоянным обжигом
- Шариковые поплавки: Стекло, нержавеющая сталь, рубин, вольфрам
- Поплавки для отвеса: Анодированный алюминий, Нержавеющая сталь
- Вес: 640s: 400 грамм, 1040s: 450 грамм
- Максимальное рабочее давление: газ: до 20 бар (без удара), жидкость: до 20 бар (без удара)
- Максимальная рабочая температура: 60C нитрил, 100C витон
- Точность: ± 5% FSD для прогнозируемых весов, ± 3% FSD для калиброванных весов
СТАНДАРТНЫЕ ДИАПАЗОНЫ
|
MPB 640S |
MPB 1040S |
||
| Воздух @1-13 мбар абс 20С | ВОДА @ 20C | Воздух @1-13 мбар абс 20С | ВОДА @ 20C |
| 2 – 20 куб.см/мин 5 – 50 куб.см/мин 10 – 100 куб.см/мин 25 – 250 куб.см/мин 50 – 500 куб.см/мин 0.1 – 1 л/мин 0.2 – 2.5 л/мин 0.5 – 5 л/мин 1 – 10 л/мин 2 – 20 л/мин |
5 – 50 куб.см/мин 10 – 100 куб.см/мин 25 – 250 куб.см/мин 50 – 500 куб.см/мин |
2 – 20 куб.см/мин 5 – 50 куб.см/мин 10 – 100 куб.см/мин 25 – 250 куб.см/мин 50 – 500 куб.см/мин 100 – 1000 куб.см/мин 0.25 – 2.5 л/мин 0.5 – 5 л/мин 1 – 10 л/мин 2.5 – 25 л/мин 4 – 40 л/мин |
5 – 50 куб.см/мин 10 – 100 куб.см/мин 25 – 250 куб.см/мин 60 – 600 куб.см/мин 100 – 1000 куб.см/мин |
Характеристики
| Модель | 640S/1040S |
