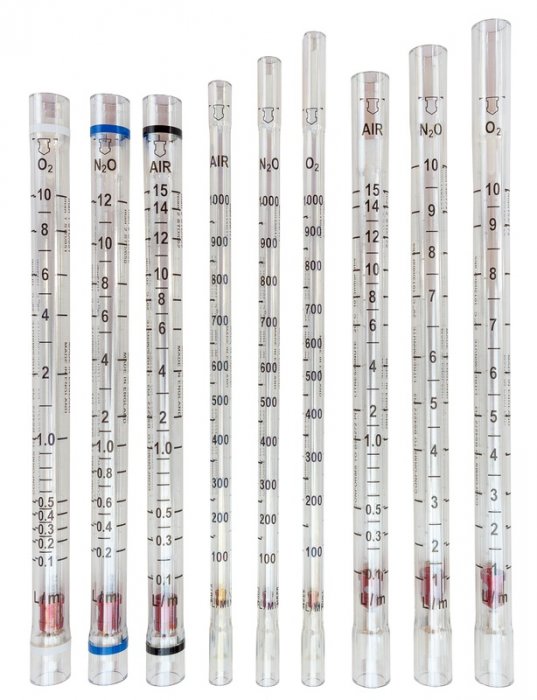

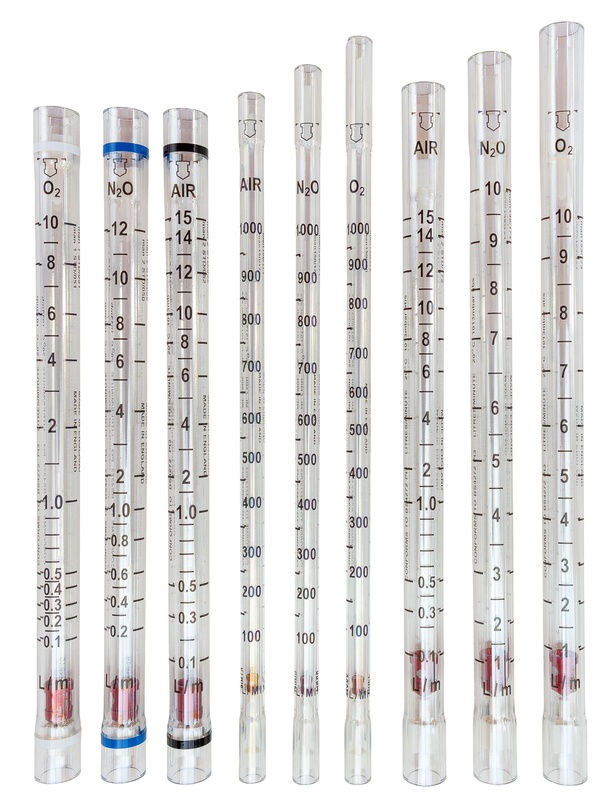

Медицинский газовый ротаметр MPB
Описание медицинского газового расходомера MPB
Все ротаметры MPB для анестезирующих газов соответствуют ISO 5358, являются антистатическими/электропроводящими и имеют соответствующие серийные номера трубок и поплавков.
Все ротаметры MPB для анестезирующих газов соответствуют ISO 5358, являются антистатическими/электропроводящими и имеют соответствующие серийные номера трубок и поплавков.
Для всех целей калибровки используются сертифицированные эталонные ротаметры, отслеживаемые на национальном уровне.
Точность измерений соответствует классу 2,5 VDI/VDE 3513 или лучше.
Технические характеристики медицинского газового расходомера MPB
- Материал трубки: Боросиликатное стекло, антистатическое покрытие
- Шкала: Черные чернила с постоянным обжигом
- Поплавок: Красный анодированный поплавок с рифленым отвесом «быстрое восстановление» с серебряной точкой и серийным номером, соответствующим трубке расхода
- Концевые упоры поплавка: Полипропилен
- Калибровка: Индивидуальная калибровка по потоку газа для трубки и поплавка в качестве согласованной пары.
- Точность: Класс 2,5 VDI/VDE 3513
— Все приборы производятся в соответствии с аккредитацией ISO 9001:2015 и имеют калибровку, полностью прослеживаемую в UKAS.
— Цветовая маркировка может быть включена без дополнительной оплаты.
— Мы будем рады нанести логотип вашей компании без дополнительной оплаты при заказе количества, но только в один цвет.
СТАНДАРТНЫЕ ДИАПАЗОНЫ
- Оксид азота: 100 — 1000 куб. см/мин, 0,1 — 2 л/мин, 0,2 — 4 л/мин, 0,1 — 10 л/мин, 1 — 10 л/мин, 0,2 — 12 л/мин
- Кислород: 100 — 1000 куб. см/мин, 0,1 — 2 л/мин, 0,2 — 4 л/мин, 0,1 — 10 л/мин, 1 — 10 л/мин, 0,1 — 15 л/мин
- Воздух: 100 — 1000 куб. см/мин, 0,1 — 2 л/мин, 0,1 — 10 л/мин, 0,1 — 15 л/мин, 1 — 10 л/мин, 0,2 — 15 л/мин
- Диоксид углерода: 0,1 — 2 л/мин
Принцип работы
Высота, достигаемая поплавком в его конической трубке, напрямую связана с калиброванной шкалой. Расход следует отсчитывать от верхней части поплавка отвеса, что уменьшает ошибки параллакса.
Общая схема установки
Практическая установка трубок потока является обязанностью производителя и пользователя анестезиологического аппарата.
Тем не менее, необходимо принять соответствующие меры для установки трубок в устойчивом и вертикальном положении с минимальным нарушением пропускной способности или противодавлением.
Калибровка
Все расходомеры проходят серийную калибровку с помощью эталонных расходомеров, отслеживаемых UKAS, во всех основных положениях фигурной шкалы для подтверждения правильности показаний при 1013 мбар абс 20C.
Нормальная стандартная точность соответствует классу 2.5 VDI/VDE 3513, системе классификации для расходомеров с переменной площадью.
Электростатический разряд
Все ротаметры имеют антистатическое постоянное проводящее покрытие, нанесенное на внутренние и внешние стенки стекла для облегчения заземления. Это позволяет рассеивать любые потенциальные статические заряды и впоследствии заземлять их через анестезиологическую тележку.
Несмотря на то, что компания MPB рада оказать помощь, окончательная схема заземления рассматривается и диктуется производителем анестезиологического оборудования.
