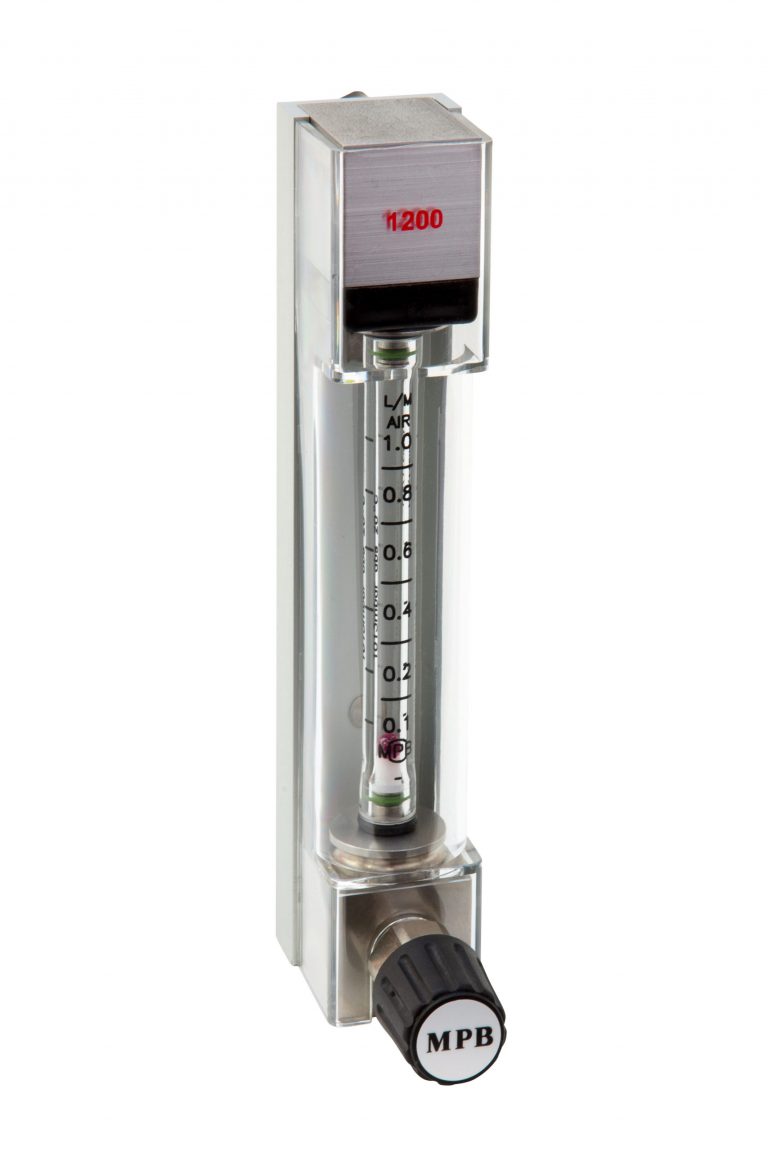

Ротаметр MPB 1200

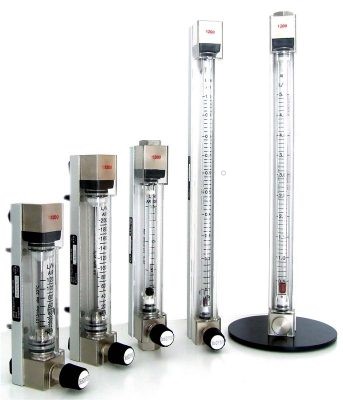

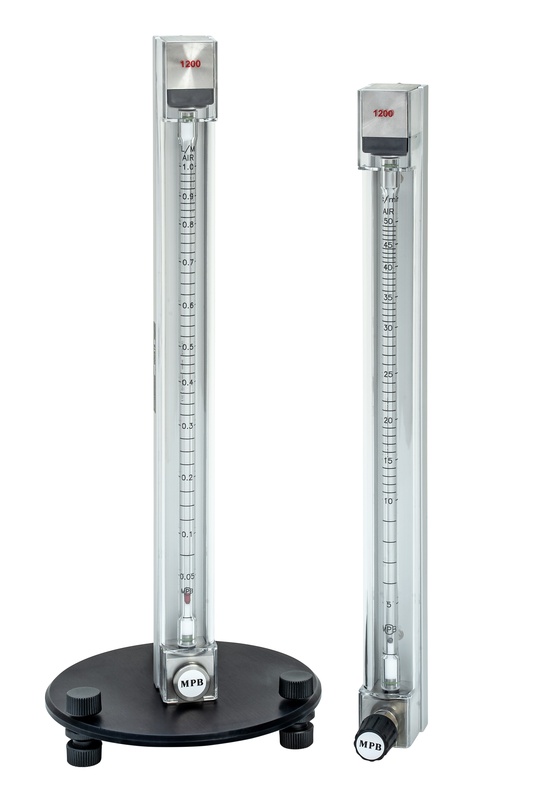

• 1200 Long, с длиной трубки 295 мм, предназначен для использования там, где требуется высокая точность шкалы.

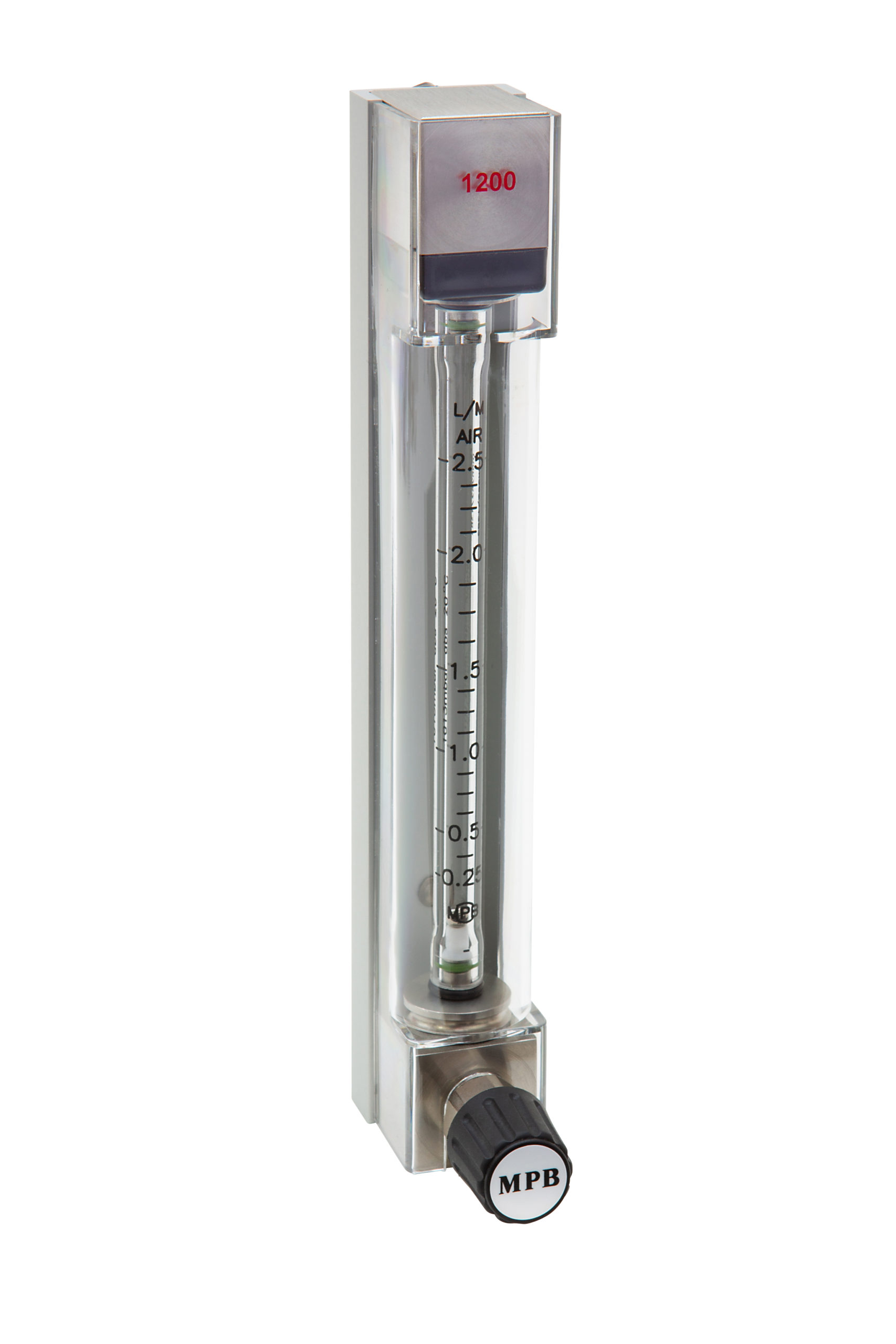

• 1200 Standard, длина трубки потока 138 мм, универсальная стандартная длина трубки.
• 1200 Compact с длиной трубки 93 мм предназначен для использования в условиях ограниченного пространства.

Описание МРВ 1200

Ротаметры MPB 1200 обеспечивают мгновенный расход практически любого технологического газа или жидкости.

Ротаметры MPB 1200 могут поставляться с соединениями из никелированной латуни, анодированного алюминиевого сплава или нержавеющей стали.

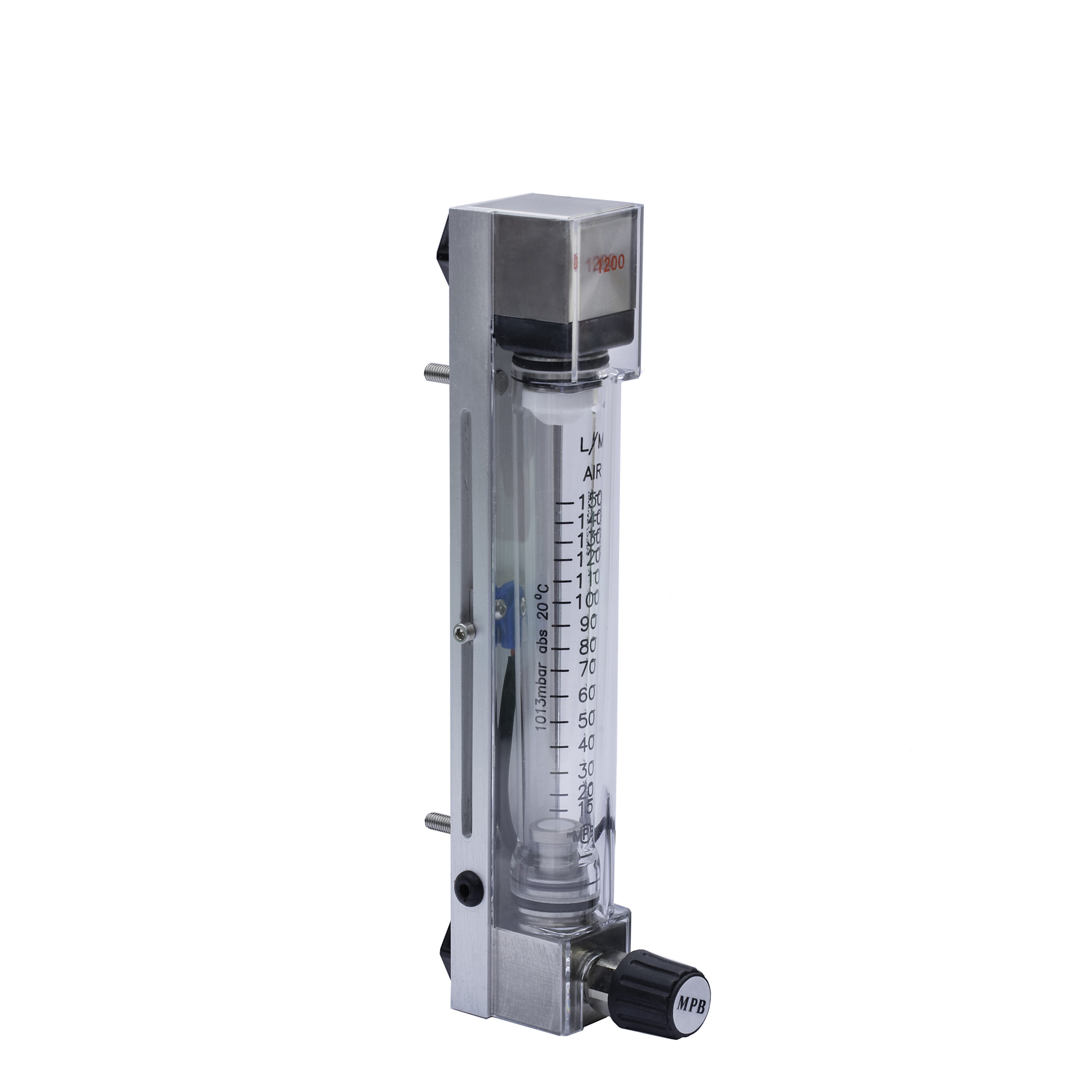

Они могут поставляться с прямыми сквозными или обращенными назад соединениями, со встроенными регулирующими клапанами или без них. Также доступны версии с функцией аварийного сигнала. Ротаметр переменного сечения MPB 1200 имеет:

• Три стандартных длины
• Клапанные и неклапанные версии
• Прямые и обращенные назад соединения
• Безель и монтажный комплект во всех версиях
• Без трения, следовательно, низкие потери напора
• Элегантная и прочная конструкция
• Легко читаемая шкала
• Простой демонтаж и повторная установка трубы на месте
• Подходит для установки спереди или сзади панели
• Защитная крышка из поликарбоната
• Стандартные или индивидуальные шкалы расхода
• Прямое считывание мгновенного расхода
• Никелированная латунь, анодированный алюминий и соединения из нержавеющей стали
• Минимальное техническое обслуживание, длительный срок службы

Технические характеристики МРВ 1200

• Корпус: Анодированный алюминий в соответствии с BSEN12373/AA25
• Торцевые блоки: Латунь с никелевым покрытием, нержавеющая сталь, анодированный алюминиевый сплав
• Технологические соединения: ¼» BSPPF, или ¼» NPTF, с задней или прямой резьбой.
• Стержень клапана: нержавеющая сталь
• Крышка: Поликарбонат
• Уплотнения: Нитрил, витон, EPDM и т.д.
• Дозирующая трубка: Боросиликатное стекло (длина 93 мм, 138 мм и 295 мм)
• Шкала: Черная керамика с постоянным обжигом
• Поплавки отвеса: Твердый анодированный алюминий, нержавеющая сталь
• Шариковые поплавки: Стекло, нержавеющая сталь, керамика, рубин, вольфрам
• Вес: 500-700 грамм
• Максимальное рабочее давление: газ: до 20 бар (без удара), жидкость: до 20 бар (без удара)
• Максимальная рабочая температура: 60C-Нитрил , 100C -Витон
• Точность: ± 5% прогнозируемая по FSD, ± 2% калиброванная по серии FSD

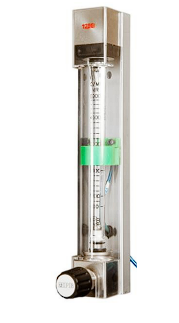

Технические характеристики выключателя для модели МРВ 1200 с фиксирующим реле расхода

• Рабочее напряжение: 4,5 — 24 В постоянного тока
• Напряжение питания: 5,2 мА Макс.
• Выход: 3-проводный приемник
• Выходное напряжение насыщения: 400 мВ Макс.
• Выходной ток: 20 мА Макс.
• В зависимости от применения может потребоваться подтягивающий резистор

СТАНДАРТНЫЕ ДИАПАЗОНЫ

Размеры ротаметра серии MPB 1200 прямые проходные соединения

Размеры ротаметра серии MPB 1200  соединения с задней стороны

Размеры ротаметра серии MPB 1200 с фиксирующим реле расхода
