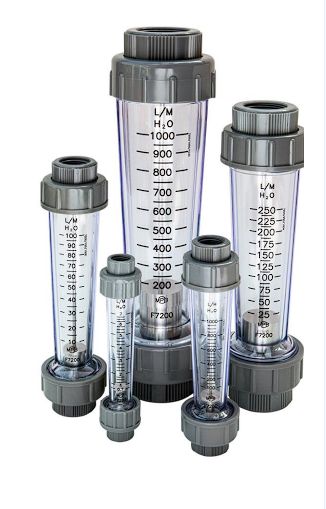

Ротаметр MPB 7200 Clearview
Описание
Ротаметр MPB 7200 был разработан, чтобы предложить экономичное решение для измерения расхода жидкости до 1 м3/мин (1000 л/мин, 60 м3/час).
Ротаметр 7200 может поставляться как с BSPPF, так и с разъёмными соединениями под сварку.
Описание MPB 7200 Clearview
- Отличная цена, поставляется в 5 вариантах длины
- Высокий расход до 1000 л/мин H2O (60 м3/час)
- Прямое считывание мгновенного расхода
- Легко читаемая шкала
- Резьбовые или муфтовые соединения ABS
- Блок трубок легко снимается с расходомера для очистки
- Простая установка и демонтаж с технологической линии
- Управляемые поплавки обеспечивают очень стабильные показания
- Конструкционные материалы обеспечивают широкую совместимость с различными технологическими средами
- Хорошие стандартные показатели рабочего давления (до 20 бар)
- Весы пригодны для 7-летнего воздействия прямых солнечных лучей
- Коэффициент поворота 10:1
- Хорошая стандартная коррозионная стойкость
Технические характеристики MPB 7200 Clearview
- Выходное соединение: Серый ABS
- Уплотнители: Витон
- Дозирующая трубка: Прозрачный SAN
- Поплавок: нержавеющая сталь
- Направляющий стержень: нержавеющая сталь
- Шкала: Черная керамика с постоянным обжигом
- Вес: 20 мм диам — 120 г, 32 мм диам — 1 кг, 40 мм диам — 2 кг, 63 мм диам — 3 кг, 75 мм диам — 4 кг
- Максимальная рабочая температура: 60°C
- Максимальное рабочее давление: до 20 бар
- Точность: ± 5% прогнозируемого значения FSD
| Диапазон (вода @ 20C) | Размер(мм) | Соединения | |||
| Л/час | Л/мин | USGPM | Общая длина | Резьба BSPP | Диаметр разъема(мм) |
| 40-400 | 0.7-7 | – | 200 | G½” | 20 |
| 50-500 | 1-10 | – | 200 | G½ | 20 |
| 100-1000 | 2-20 | 0.4-4 | 230 | G¾” | 32 |
| 150-1500 | 2.5-25 | 0.7-7 | 230 | G¾” | 32 |
| 250-2500 | 5-50 | 1.0-10 | 230 | G¾” | 32 |
| 400-4000 | 6-60 | 1.6-16 | 290 | G1” | 40 |
| 600-6000 | 10-100 | 2.5-25 | 290 | G1” | 40 |
| 1-10 M3/H | 16-160 | 4-40 | 350 | G1½” | 63 |
| 1.6-16 M3/H | 25-250 | 7-70 | 350 | G1½” | 63 |
| 5-25 M3/H | 40-400 | 10-100 | 430 | G2” | 75 |
| 8-40 M3/H | 130-650 | 30-170 | 430 | G2” | 75 |
| 12-60 M3/H | 200-1000 | 50-260 | 430 | G2” | 75 |
Характеристики
| Модель | 7200 Clearview |
