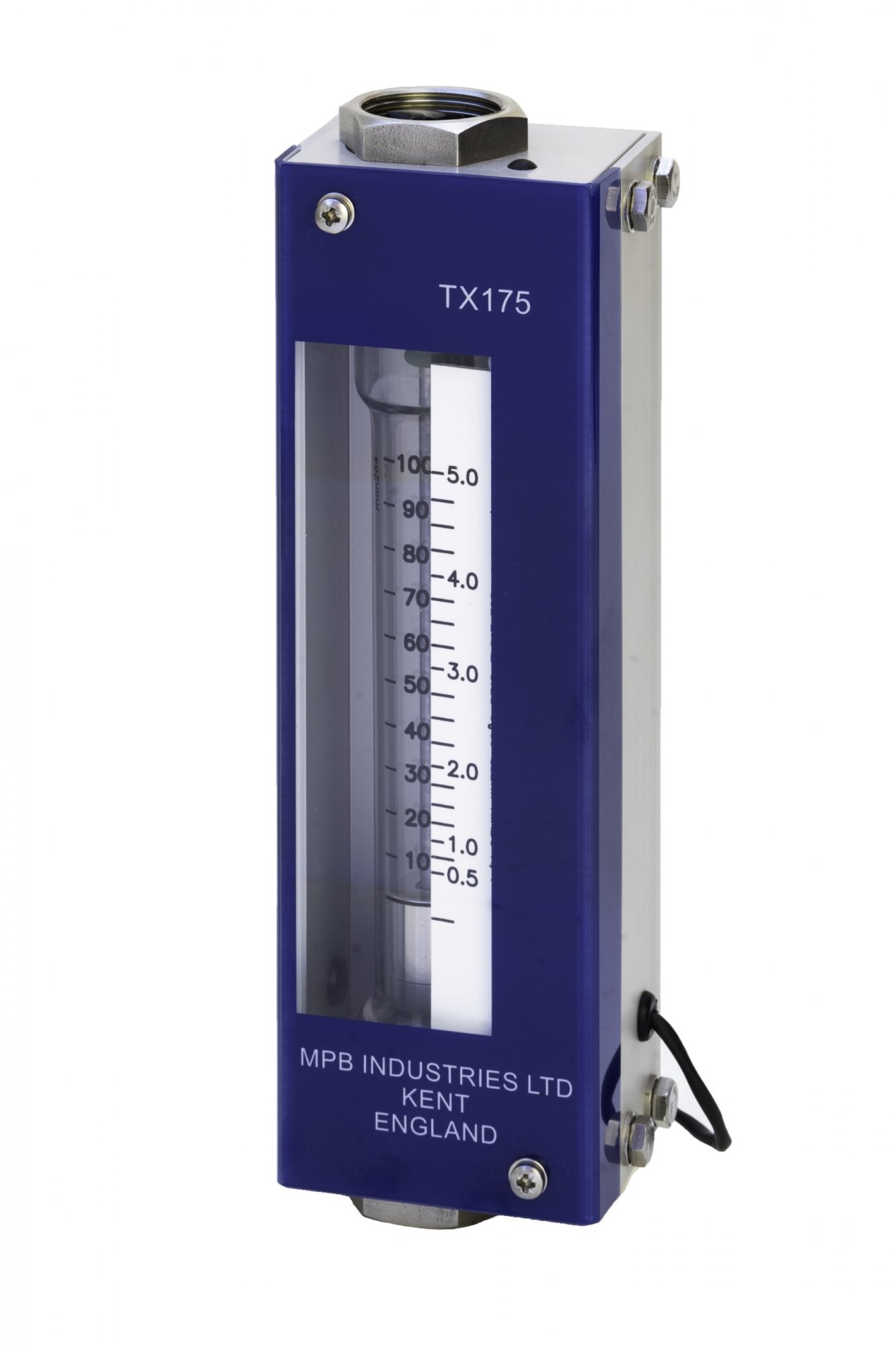

Ротаметр 4-20 мА МРВ TX175/TX300
Описание
Ротаметр 4-20 мА MPB TX175/TX300 был разработан для решения сложных задач, где требуется передаваемый сигнал, пропорциональный расходу, 4-20 мА.
Ротаметр 4-20 мА TX175/TX300 был разработан на основе расходомера MPB серии 1750 и обладает теми же характеристиками.
Ротаметр 4-20 мА TX175, имея широкий диапазон стандартных значений расхода, может быть использован практически для любого жидкого или газового процесса. Материалы конструкции помогут проектировщику выбрать совместимый преобразователь расхода для обрабатываемой среды.
Передающий ротаметр TX175/TX300 идеально подходит для управления в водной, химической и перерабатывающей промышленности.
Описание МРВ TX175/TX300
- Выход передающего сигнала 4 — 20 мА
- Легко регулируемые настройки нуля и диапазона
- Стандартные и индивидуальные шкалы расхода
- Легкий демонтаж трубки на месте
- Соединения из поливинилхлорида или нержавеющей стали
- Доступны фланцевые версии
- Встроенная защитная крышка
- Прямое считывание расхода
- Минимальное обслуживание
- Используется система управляемых поплавков МРВ
- Монтаж на задней панели
Технические характеристики МРВ TX175/TX300
- Корпус: Анодированный алюминий в соответствии с BSEN12373/AA25
- Соединения: Жесткий ПВХ или нержавеющая сталь
- Технологические соединения: ½», ¾» или 1″ BSPPF, или фланцевые по спецификации заказчика
- Крышка: Поликарбонат
- Уплотнители: Нитрил, витон, EPDM и т.д.
- Дозирующая трубка: Боросиликатное стекло с постоянно обожженной метрической шкалой
- Шкала: Регулируемая шкала с черными цифрами на белой керамике с постоянным обжигом
- Поплавки: Анодированный алюминий или нержавеющая сталь
- Вес: 100 грамм (типичный)
- Максимальное рабочее давление: газ: 6 бар(без удара), жидкость: 10 бар(без удара)
- Максимальная рабочая температура: 60°C нитрил, 100°C витон
- Точность: ± 5% по прогнозу FSD
- Подключение: 2-метровый летучий провод
- Рабочее напряжение: 9 В постоянного тока — 36 В постоянного тока с защитой от обратного напряжения
- Выходной ток: 4 — 20 мА с регулировкой нуля и диапазона
- Показания расхода: Снимается со шкалы, на уровне верха поплавка
СТАНДАРТНЫЕ ДИАПАЗОНЫ
| Воздух @1-13 мбар абс 20С | ВОДА @ 20C |
| 15 — 150 л/мин 30 — 300 л/мин 50 — 500 л/мин 75 — 750 л/мин 150 — 1500 л/мин 225 — 2250 л/мин 300 — 3000 л/мин |
0.5 — 5 л/мин 1 — 10 л/мин 2.5 — 25 л/мин 5 — 50 л/мин 7.5 — 75 л/мин 10 — 100 л/мин 12.5 — 125 л/мин |
Характеристики
| Модель | TX175/TX300 |
