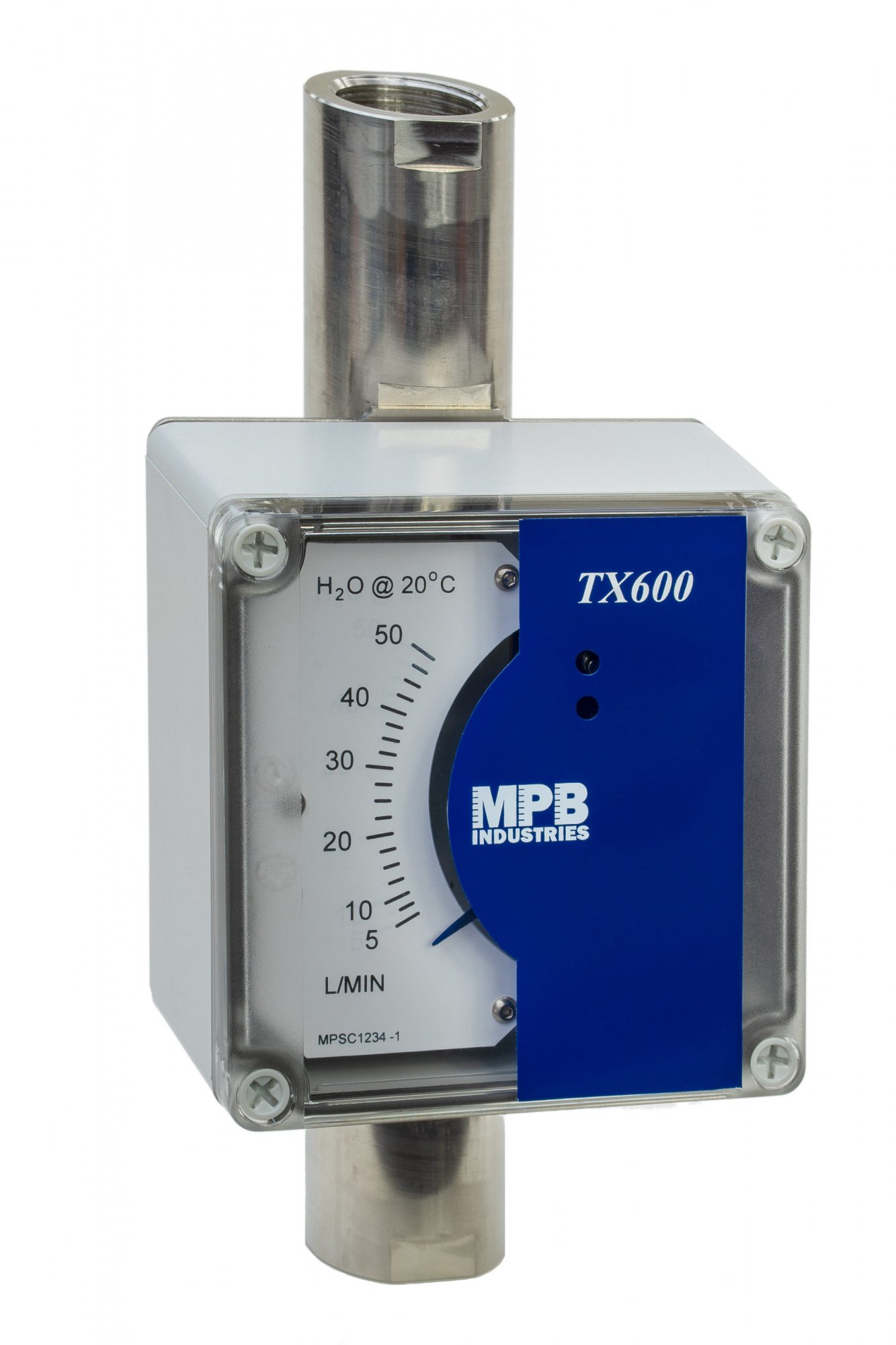

Ротаметр 4-20 мА МРВ TX600
Описание
Ротаметр с передающей металлической трубкой TX600 серии MPB был разработан для работы в сложных условиях высокого давления и коррозии, где требуется локальный дисплей, передаваемый выход и сигнальные функции.
Ротаметр TX600 с металлической трубкой выпускается во фланцевых исполнениях 1″, 2″ и 3″ ANSI 150 RF и резьбовых исполнениях 1″ и 2″ BSPPF (Rp).
Ротаметр с металлической трубкой TX600, имея диапазон стандартных значений расхода, может быть откалиброван практически для любой жидкости или газа. Материалы конструкции помогут проектировщику выбрать совместимый расходомер для обрабатываемой среды.
Ротаметр TX600 с металлической трубкой идеально подходит для индикации расхода под высоким давлением. Применения могут быть найдены в водной, химической и перерабатывающей промышленности.
Ротаметр TX600 с передающей металлической трубкой оснащен двухпроводным датчиком 4-20 мА.
Этот датчик может быть сконфигурирован для включения расширенного диапазона мА NAMUR NE43.
Описание МРВ TX600
- Выход 4-20 мА
- Два полностью регулируемых сигнала тревоги намур(HI/LO)
- Стандартная фланцевая длина 250 ММ, Винтовые версии могут превышать длину
- Конструкция из нержавеющей стали
- Большой четкий аналоговый индикатор, отображающий мгновенный расход
- Подходит для применения при высоком давлении
- Подходит для коррозийных приложений
- Стандартные и индивидуальные шкалы расхода
Технические характеристики МРВ TX600
- Технологические соединения: 1″ и 2″ резьбовые BSPPF (Rp), 1″, 2 и 3″ фланцевые ANSI 150 RF
- Дисплей: Хорошо видимый аналоговый дисплей
- Конструкция: нержавеющая сталь
- Точность: ± 5% прогнозируемого FSD
- Максимальное рабочее давление для нержавеющей стали, газа и жидкости (PED группа 2):
1″ — 50 бар g, или номинал фланца
2″ — 65 бар g, или номинальное давление фланца (18 бар g для газа)
3″ — 85 бар g, или номинал фланца (12 бар g для газа) - Максимальная температура окружающей среды: 80°C
- Коробка преобразователя Защита от агрессивных сред: IP66
- Электрические характеристики:
- 4-20 мА Особенности:
* Широкий диапазон входного напряжения питания 6-36 В пост. тока.
* Разрешение выходного сигнала 0,05 мА
* Простая кнопочная настройка
* Дополнительный NAMUR NE43 с расширенным рабочим диапазоном и режимом диагностики. - Опция сигнализации:
* Требуется отдельный источник входного напряжения 7,5-12 В пост. тока.
* Отдельные верхнее и нижнее сигнальные реле и выходные соединения
* Номиналы контактов реле: 48 В пост. тока/0,1 А (5 Вт макс.)
* Простая кнопочная настройка уровня тревоги
* Реле можно настроить как НО или НЗ
СТАНДАРТНЫЕ ДИАПАЗОНЫ(только с фланцем)
| Воздух @1-13 мбар абс 20С | ВОДА @ 20C | ||
| 7500 л/мин 10000 л/мин 12000 л/мин 15000 л/мин 19500 л/мин |
450 м3/ч 600 м3/ч 750 м3/ч 900 м3/ч 1200 м3/ч |
250 л/мин 350 л/мин 400 л/мин 500 л/мин 650 л/мин |
15 м3/ч 20 м3/ч 25 м3/ч 30 м3/ч 40 м3/ч |
СТАНДАРТНЫЕ ДИАПАЗОНЫ 1”
| Воздух @1-13 мбар абс 20 | ВОДА @ 20C | ||
| 1000 л/мин 1500 л/мин 2500 л/мин 3500 л/мин |
60 м3/ч 90 м3/ч 150 м3/ч 200 м3/ч |
10 л/мин 35 л/мин 50 л/мин 85 л/мин 100 л/мин |
0.6 м3/ч 2 м3/ч 3 м3/ч 5 м3/ч 6 м3/ч |
СТАНДАРТНЫЕ ДИАПАЗОНЫ 2”
| Воздух @1-13 мбар абс 20С | ВОДА @ 20C | ||
| 1500 л/мин 2000 л/мин 5000 л/мин 6000 л/мин 7500 л/мин 9000 л/мин |
90 м3/ч 100 м3/ч 300 м3/ч 350 м3/ч 450 м3/ч 550 м3/ч |
50 л/мин 100 л/мин 150 л/мин 200 л/мин 250 л/мин 300 л/мин 400 л/мин |
3 м3/ч 6 м3/ч 10 м3/ч 12 м3/ч 15 м3/ч 18 м3/ч 25 м3/ч |
Характеристики
| Модель | TX600 |
