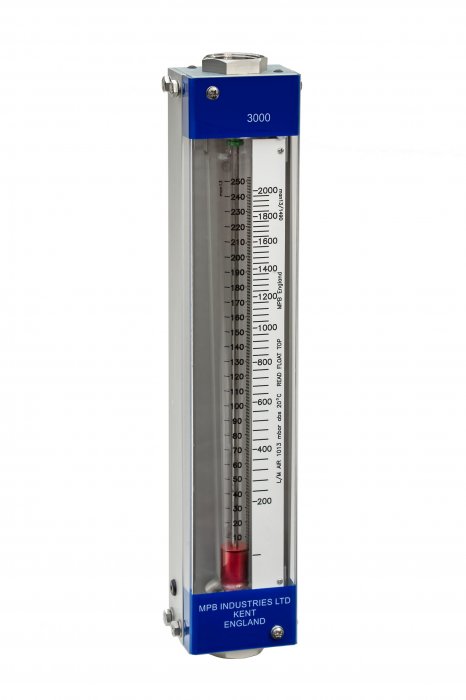

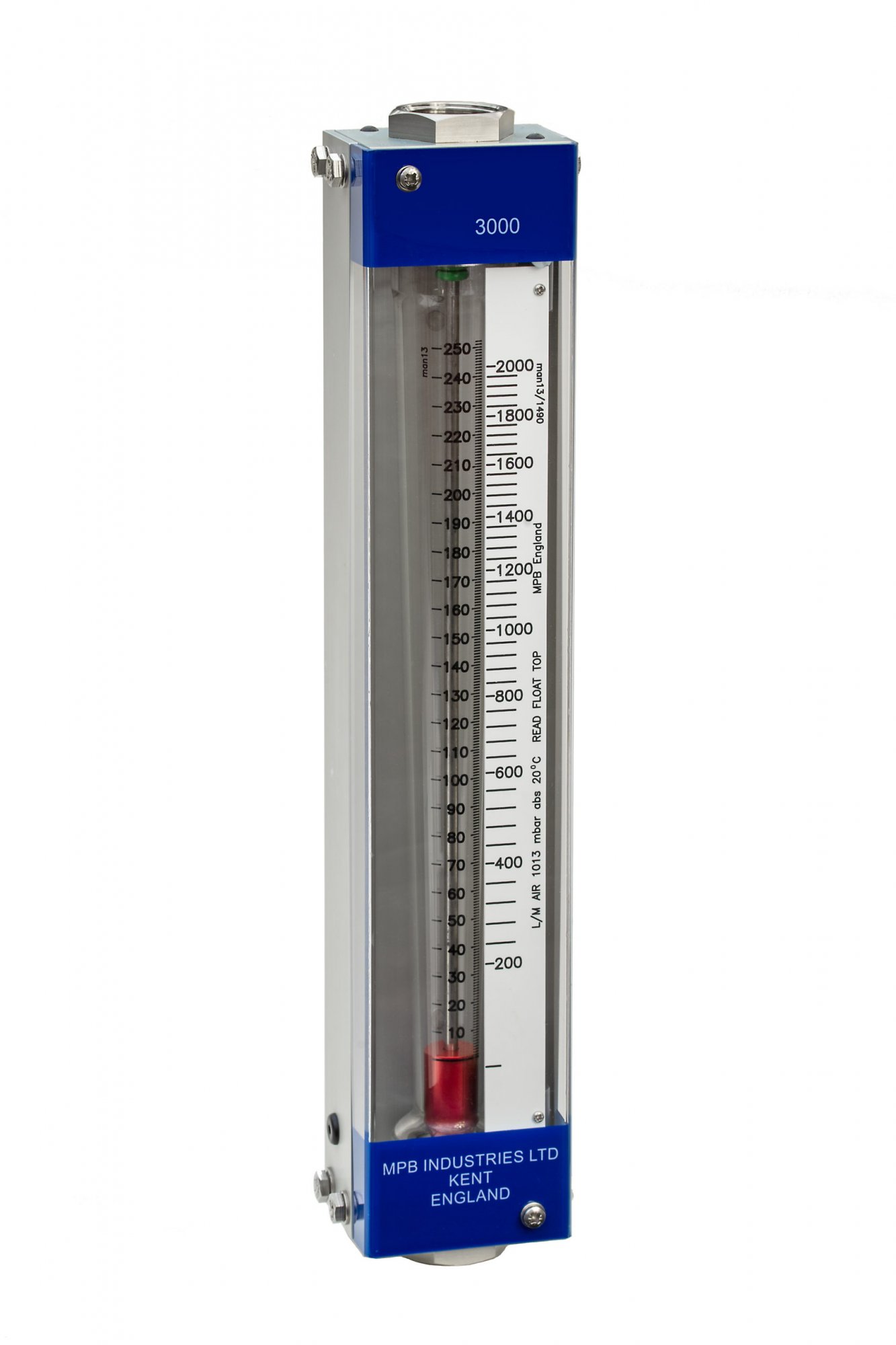

Ротаметр с сигнализатором MPB 3000
Описание
Ротаметр MPB 3000 представляют собой экономичное средство точного измерения расхода. Длина шкалы 250 мм обеспечивает отличное разрешение и легко читаемые деления шкалы.

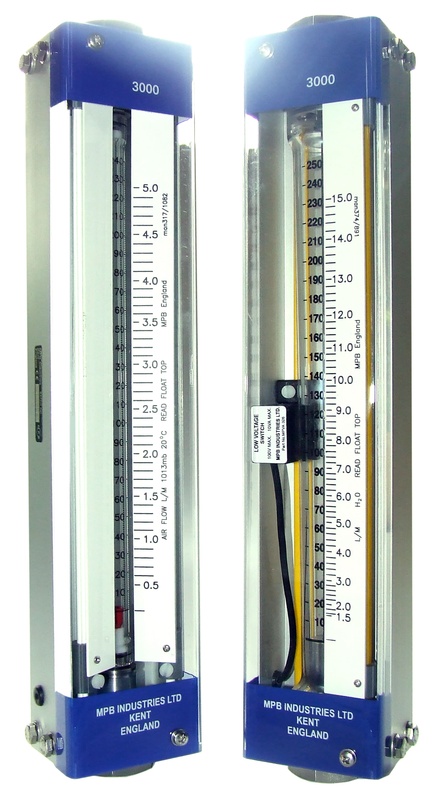

Ротаметр MPB 3000 имеет экономичное сигнальное устройство с фиксацией, которое позволяет сигнализации оставаться включенной, пока расход выше или ниже заданного значения. Это позволяет сократить количество дорогостоящих электронных схем и идеально подходит для удаленного и технологического управления.
Ротаметр MPB 3000 идеально подходит для использования в качестве калибровочного эталона или там, где требуется высокая точность со шкалой с хорошим разрешением для самых требовательных приложений с переменным расходом.
Материалы конструкции обеспечивают совместимость с широким спектром промышленных технологических сред.
Приборы оснащены калиброванной шкальной пластиной. Кроме того, на трубку постоянно нанесена метрическая шкала. При необходимости может быть предоставлена пустая пластина для калибровки.
Концевые соединения могут быть выполнены из нержавеющей стали или жесткого ПВХ.
Имеется комплект для монтажа на задней панели в комплекте с рамкой и всеми фитингами.
Описание МРВ 3000
- Прямое считывание мгновенного расхода
- Возможен расход воздуха до 250 куб.см/мин
- Экономичный аварийный сигнал с фиксацией
- Защитная крышка из поликарбоната
- В стандартной комплектации поставляются соединения из ПВХ или нержавеющей стали
- Трубный узел легко снимается и заменяется на месте
- Могут поставляться с насадками
- Простая пластина шкалы для заказчика
- Может быть представлена калибровка
- Управляемые поплавки или «свободные поплавки» используются во всех диапазонах, обеспечивая стабильность показаний. Показания расхода снимаются от уравня шкалы до верха поплавка
- Шкалы с высоким разрешением для максимальной точности

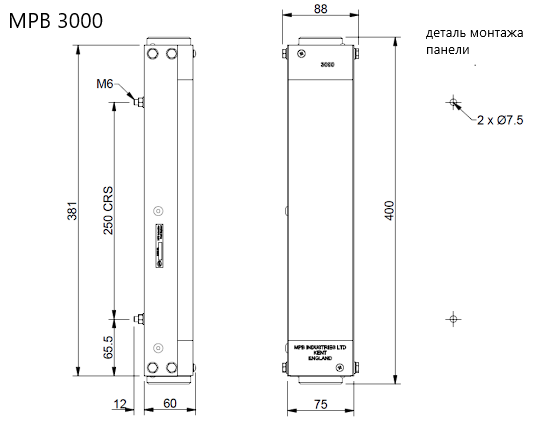

- Монтаж в трубопровод или на приборную панель
Технические характеристики МРВ 3000
- Корпус: Анодированный алюминий в соответствии с BS EN 12373/AA25
- Конечные соединения: Жесткий ПВХ или нержавеющая сталь
- Технологические соединения: ¼», ½», ¾» и 1″ BSPPF
- Крышка: Поликарбонат
- Уплотнители: Нитрил, витон, EPDM и т.д.
- Дозирующая трубка: Боросиликатное стекло с метрической постоянно обожженной черной керамической шкалой
- Шкала: Регулируемая калиброванная шкала (при необходимости пустая шкала)
- Поплавки: нержавеющая сталь, твердый анодированный алюминий
- Вес: 1250 грамм
- Максимальное рабочее давление: газ: 10 бар (без удара), жидкость: 12 бар (без удара)
- Максимальная рабочая температура: 60C Нитрил, 100C Витон
- Точность: ± 5% прогнозируемого FSD, или лучше при серийной калибровке
- Дополнительная сигнализация: Номинал: 100 В макс. 1 ампер, макс. 10 ВА макс.
- Резистивная нагрузка. Контакты N/O
- Подключение: стандартный двухметровый гибкий провод или по требованию заказчика
СТАНДАРТНЫЕ ДИАПАЗОНЫ
| MPB 3000 | |
| Воздух @1-13 мбар абс 20С | ВОДА @ 20C |
| 25 — 250 куб.см/мин 100 — 1000 куб.см/мин 0.25 — 2.5 л/мин 0.5 — 5 л/мин 0.75 — 7.5 л/мин 1 — 10 л/мин 1.5 — 15 л/мин 2.5 — 25 л/мин 3 — 30 л/мин 5 — 50 л/мин 10 — 100 л/мин 15 — 150 л/мин 20 — 200 л/мин 25 — 250 л/мин 40 — 400 л/мин 50 — 500 л/мин 75 — 750 л/мин 100 — 1000 л/мин 150 — 1500 л/мин 200 — 2250 л/мин 300 — 3000 л/мин |
5 — 50 куб.см/мин 10 — 100 куб.см/мин 25 — 250 куб.см/мин 50 — 500 куб.см/мин 0.1 — 1 л/мин 0.2 — 2 л/мин 0.3 — 3 л/мин 0.5 — 5 л/мин 1 — 10 л/мин 1.5 — 15 л/мин 2.5 — 25 л/мин 5 — 50 л/мин 7.5 — 75 л/мин 10 — 100 л/мин 12 — 125 л/мин0.3 — 3 л/ч 0.6 — 6 л/ч 1.5 — 15 л/ч 3 — 30 л/ч 6 — 60 л/ч 12 — 120 л/ч 18 — 180 л/ч 30 — 300 л/ч 50 — 500 л/ч 100 — 1000 л/ч 150 — 1500 л/ч 300 — 3000 л/ч 450 — 4500 л/ч 600 — 6000 л/ч 750 — 7500 л/ч |
Характеристики
| Модель | 3000 |
