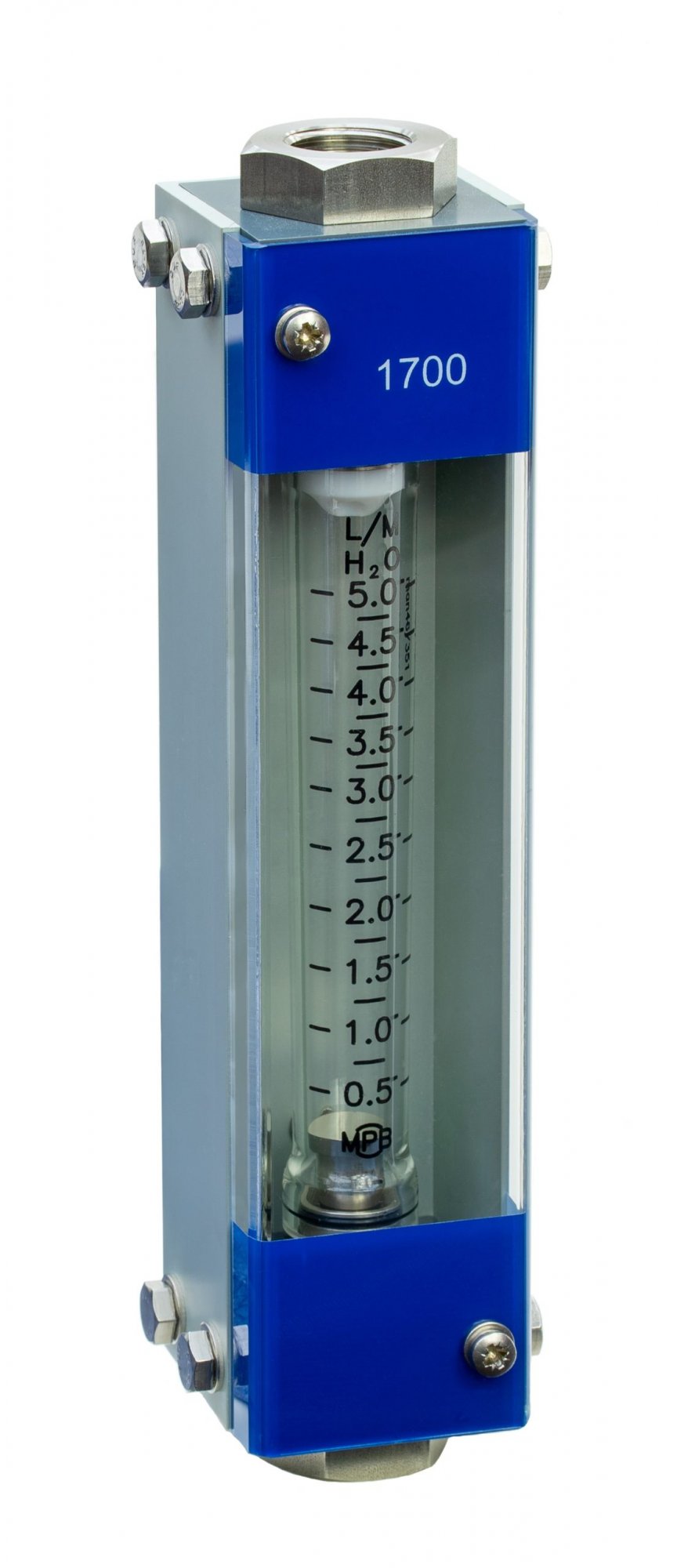

Ротаметр MPB 1700/1750 с сигнализатором
Описание
Ротаметр MPB 1700 представляет собой экономичное решение для мгновенного считывания показаний широкого диапазона потоков, включая большинство технологических газов и жидкостей.
Ротаметр MPB 1700 идеально подходит для измерения высокоагрессивных сред, т.е. гипохлорита натрия, насыщенных соляных растворов и т.д.
Ротаметры МВР 1750 могут быть оснащены сигнализатором с фиксацией Hi и Lo. Также имеется экономичное сигнальное устройство с фиксацией, которое позволяет сигнализации оставаться включенной, пока расход выше или ниже заданного значения. Это сокращает количество дорогостоящих электронных схем и идеально подходит для удаленного и технологического управления.
Стандартно поставляются ротаметры диапазоном до 125 л/мин воды (или 3000 л/мин воздуха при 1013 мбар абс 200C).
Подходит для монтажа в трубопроводе или на передней панели. Имеется полный комплект для монтажа на задней панели, в комплекте с рамкой и всеми элементами крепления.
Описание MPB 1700/1750
- Экономичная стоимость
- Стандартные соединения включают в себя нержавеющую сталь, жесткий ПВХ
- Высокая совместимость с широким спектром технологических газов и жидкостей
- Прямое считывание мгновенного расхода
- Встроенная защитная крышка из поликарбоната
- Подходит для монтажа в трубопровод
- Простой демонтаж трубки на месте эксплуатации
- Длительный срок службы
- Низкая потеря напора
- Легко читаемая шкала
- Возможен полный комплект для монтажа задней панели
- Модель МВР 1750 оснащена кнопкой аварийного сигнала
Технические характеристики MPB 1700/1750
- Корпус: Анодированный алюминий в соответствии с BSEN12373/AA25
- Конечные соединения: Жесткий ПВХ или нержавеющая сталь
- Технологические соединения: 1/4″, 3/8″ И 1/2″ BSPPF для модели MPB 1700 ,¼», ½», ¾» и 1″ BSPPF, или NPTF для модели MPB 1750
- Крышка: Поликарбонат
- Уплотнители: Нитрил, витон, EPDM и т.д.
- Дозирующая трубка: Боросиликатное стекло с полным снятием напряжения
- Шкала: Черная керамика с постоянным обжигом
- Поплавки отвеса: Твердый анодированный алюминий, нержавеющая сталь, RPVC или стеклонаполненный PTFE.
- Шариковые поплавки: Стекло, нержавеющая сталь, керамика, рубин, вольфрам.
- Вес: 700 грамм (1700),1100 грамм (1750)
- Максимальное рабочее давление: газ: до 20 бар (без удара)-1700 и до 10 бар(без удара)-1750, жидкость: до 20 бар (без удара)-1700 и до 12 бар(без удара)-1750
- Максимальная рабочая температура: 60°C-Нитрил 100°C -Витон
- Точность: ± 5% FSD для прогнозируемых шкал, ± 2% FSD для калиброванных шкал
- Для модели 1750 дополнительный сигнал: Номинал: 100 В макс,1 ампер макс, 10 ВА макс.
(Резистивная нагрузка Контакты N/O)
СТАНДАРТНЫЕ ДИАПАЗОНЫ МВР 1700
| Воздух @1-13 мбар абс 20С | ВОДА @ 20C |
| 25 — 250 куб.см/мин 50 — 500 куб.см/мин 0.1 — 1 л/мин 0.2 — 2.5 л/мин 0.5 — 5 л/мин 1.0 — 10 л/мин 1.5 — 15 л/мин 2.5 — 25 л/мин 5.0 — 50 л/мин 10 — 100 л/мин 15 — 150 л/мин |
5 — 50 куб.см/мин 10 — 100 куб.см/мин 25 — 250 куб.см/мин 50 — 500 куб.см/мин 0.1 — 1 л/мин 0.2 — 2 л/мин 0.3 — 3 л/мин 0.5 — 5 л/мин 0.7 — 7.5 л/мин 1.0 — 10 л/мин |
СТАНДАРТНЫЕ ДИАПАЗОНЫ MPB 1750 c кнопкой аварийного сигнала
| Воздух @1-13 мбар абс 20С | ВОДА @ 20C |
| 15 — 150 л/мин 30 — 300 л/мин 75 — 750 л/мин 100 — 1000 л/мин 150 — 1500 л/мин 175 — 1750 л/мин 200 — 2000 л/мин 300 — 3000 л/мин |
0.5 — 5 л/мин 1 — 10 л/мин 2 — 20 л/мин 2.5 — 25 л/мин 5 — 50 л/мин 6 — 60 л/мин 7.5 — 75 л/мин 10 — 100 л/мин 12 — 125 л/мин30 — 300 л/ч 60 — 600 л/ч 120 — 1200 л/ч 150 — 1500 л/ч 300 — 3000 л/ч 360 — 3600 л/ч 450 — 4500 л/ч 600 — 6000 л/ч 750 — 7500 л/ч |
Характеристики
| Модель | 1700/1750 |
