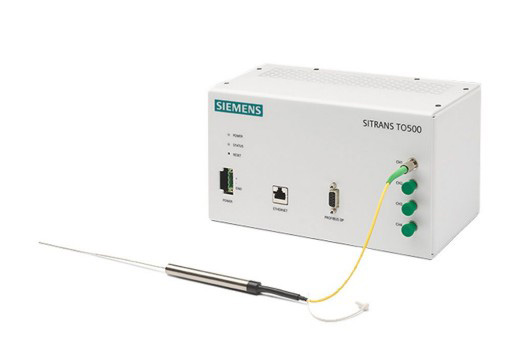

Многоточечная система измерения температуры SIEMENS SITRANS TO500
Описание
Многоточечная измерительная система SITRANS TO500 используется для работы с большим количеством сенсоров измерения температуры, размещенных на очень узком волоконно-оптическом измерительном зонде. Система состоит из следующих компонентов: считывающего устройства, преобразователя и измерительного зонда. Таким образом, при использовании до четырех измерительных зондов, SITRANS TO500 может обрабатывать 192 точки измерения одновременно. Система особенно подходит для применения в ограниченных пространствах с низкой тепловой массой, например, в трубчатых реакторах, или в капиллярных, или микрореакторах.
Особенности системы SIEMENS SITRANS TO500
- Максимально используйте доступное пространство — малый диаметр измерительного зонда обеспечивает быстрое время отклика для мониторинга динамических процессов
- Без пробелов — температура точно определяется в 192 точках измерения и используется для дальнейшей оптимизации процесса
- Простой монтаж — зонд поставляется намотанным на барабане и, следовательно, может быть легко вставлен в защитную трубку
- Гибкость и индивидуальность — размещение волоконной брэгговской решетки (ВБР) в соответствии с Вашими индивидуальными потребностями
- Экономное решение — не требуется дополнительных кабелей, поскольку передача измеренных значений осуществляется через измерительный зонд
- Универсальность — подходит для высоких рабочих температур, а также криогенных применений (в зависимости от типа зонда)
- Типичные области применения: химическая промышленность (трубные или кожухотрубные реакторы, капиллярные или микрореакторы, технологические процессы с низкой тепловой массой)
Технические характеристики системы SIEMENS SITRANS TO500
Многоточечный преобразователь температуры
| Вход | Количество каналов Измеряемая переменная Тип входа Характеристика Разрешение Точность измерения Повторяемость Цикл измерения Диапазон измерения Единицы измерения Напряжение питания Скорость измерения |
4 Температура Максимально 48 сенсоров (ВБР) на канал Линейная относительно температуры 0.1 K < 0.5 K < 0.5 K 1 s — 180 … +800 °C (-292 … +1472 °F) °C 24 V DC +20 % 1 Гц независимо от количества ВБР |
| Выход | Выходной сигнал Класс лазерной аппаратуры |
PROFIBUS DP 1 |
| Рабочие условия | Окружающая температура Электромагнитная совместимость Степень защиты корпуса |
0 … 50 °C (32 … 122 °F) В соответствии с EN 61326 и NAMUR NE21 IP20 |
Многоточечный зонд измерения температуры
| Вход | Измеряемая переменная Измерительная система Рабочая область Разрешение Точность измерения Количество сенсоров |
Температура ВБР сенсоры 1500 — 1600 мм 0.1 K < 0.5 K 1 — 20; максимальное количество зависит от диапазона измерения, количество > 20 – по запросу |
| Номинальные условия | Окружающая температура Степень защиты (держатель и многоточечный измерительный зонд) |
-20 … +80 °C (-4 … +176 °F) IP67 |
Характеристики
| Модель | SITRANS TO500 |
