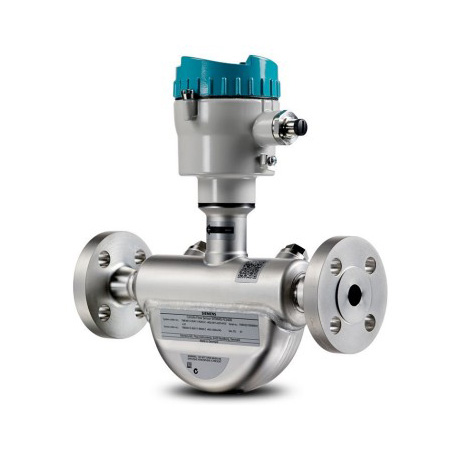

Датчик расхода SIEMENS SITRANS FCS400
Описание
SITRANS FCS400 — самый компактный датчик на рынке. Небольшой размер облегчает установку и замену, а также позволяет разместить несколько приборов в ограниченном пространстве. В основе компактной конструкции лежит форма трубки CompactCurveTM, обеспечивающая точность 0,1% от расхода и высокую чувствительность для оптимального измерения даже очень малых расходов.
Размеры: DN15 (½») — DN50 (2″); точность: ±0.10 %. Диапазоны расхода: 3700 кг/ч (DN15) — 52000 кг/ч (DN50). Сертификация: взрывозащита — ATEX, IECEx, cCSAus, FM, NEPSI, CSA, EAC; оборудование под давлением — PED, CRN; компактная система SITRANS FC430 — OIML R117 .
Чтобы создать полную систему измерения расхода, датчик SITRANS FCS400 должен быть объединен с преобразователем SITRANS FCT030, SITRANS FCT010 или SITRANS FCT070.
Типовые области применения: дозирование в химической промышленности (дозирование химикатов, красок, удобрений, газов), производство пищевых продуктов и напитков (пиво, соки, такие жидкости, как шоколад, заправки), автомобилестроение (стенды для испытаний двигателей) и судостроение (потребление топлива, бункеровка).
Особенности датчика SIEMENS SITRANS FCS400
- Компактность — позволяет более компактное и эффективное строительство завода или технологических установок
- Гибкость — доступны размеры от DN15 до DN50, что обеспечивает широкое применение
- Простая установка — широкий выбор стандартных фланцев, резьбовых и гигиенических соединителей
- Стабильность измерений — высокая частота измерений, высокое соотношение сигнал/шум
- Высокая точность — ± 0.1% при давлении до 100 бар и температуре до 200 ° C
- “Plug & Play” — с предварительно подготовленным кабелем датчика
- Цифровая надежность — все первичные переменные процесса передаются в преобразователь в цифровом виде; съемная SD-карта SensorFlash® передает настройки и оперативные данные
Технические характеристики датчика SIEMENS SITRANS FCS400
| Размеры | DN15 (½»), DN25 (1″), DN50 (2″) |
| Точность | ±0.10 % |
| Повторяемость | ±0.05 % |
| Диапазон расхода | DN15: 3700 кг/ч DN25: 11500 кг/ч DN50: 52000 кг/ч |
| Материал | Части, контактирующие со средой: нержавеющая сталь 316L Корпус: нержавеющая сталь 304 |
| Номинальное давление | 100 бар (1450 psi) |
| Температура измеряемой среды | -50 … +200 °C (-58 … +392 °F) |
| Температура окружающей среды | -40 … 60 °C (-40 … 140 °F) |
| Присоединение к процессу — фланцы | EN1092-1 B1, EN1092-1 D, ANSI / ASME B16.5, JIS B 2220 |
| Присоединение к процессу — трубная резьба | ASME B1.20 (NPT), ISO228-1 G (BSPP), VCO Quick-connect |
| Присоединение к процессу — гигиеническая резьба | DIN11851, DIN11864-1, ISO2853, SMS 1145 |
| Присоединение к процессу — гигиенические зажимы | DIN11864-2, DIN32676, ISO2852, SMS 1145 |
| Сертификация | Взрывозащита: ATEX, IECEx, cCSAus, FM, NEPSI, CSA, EAC Оборудование под давлением: PED, CRN Компактная система SITRANS FC430: OIML R117 |
Характеристики
| Модель | SITRANS FCS400 |
