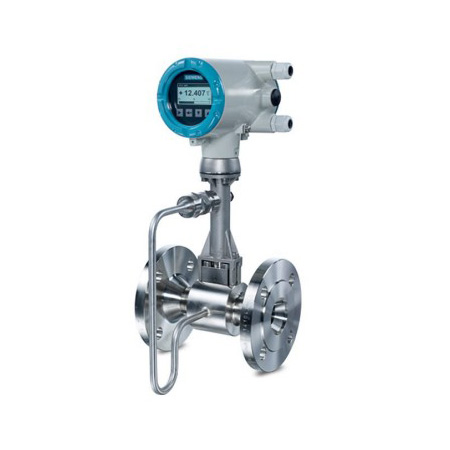

Расходомер SIEMENS SITRANS FX330
Описание
Вихревой расходомер SITRANS FX330 с цифровым управлением предназначен для измерения параметров пара, газа и жидкости во вспомогательных, энергоснабжающих и энергетических системах, также универсален для использования в перерабатывающей промышленности. Благодаря новым функциям, таким как встроенный теплосчетчик, сигнализация состояния в соответствии с NAMUR NE107 и обширные сертификаты Ex, SITRANS FX330 идеально подходит для широкого спектра химических, энергетических и нефтегазовых установок. Доступен во фланцевом и многослойном исполнении.
Особенности расходомера SIEMENS SITRANS FX330
- Отсутствие износа — конструкция из нержавеющей стали с высокой устойчивостью к коррозии, давлению и температуре
- Возможность использования во взрывоопасных зонах — сертифицирован SIL2 в соответствии с IEC 61508 Edition 2
- Компактная установка — Интегрированное уменьшение номинального диаметра для экономичной установки
- Резервное управление данными — обмен электроникой без потери данных калибровки и конфигурации
- Усовершенствованное управление энергопотреблением — расчет общего и полезного тепла
- Применение — химические, энергетические и нефтегазовые установки
Технические характеристики расходомера SIEMENS SITRANS FX330
| Номинальный размер во фланцевом исполнении | от DN15 (½”) до DN300 ( 12”) |
| Номинальный размер в многослойном исполнении | от DN15 (½”) до DN100 ( 4”) |
| Измеряемые величины | объемный расход, массовый расход, скорректированный объемный расход, плотность, температура, давление, тепловая энергия |
| Точность | пар и газы: +/- 1% жидкости: +/- 0.75% |
| Выход тока | 4 — 20 мА HART (питание от контура) |
| Цифровой выход | импульс (макс. 1000 Гц), частота, состояние, концевой выключатель |
| Коммуникация | HART 7, Profibus PA и Foundation Fieldbus в разработке |
| Уровень давления | PN 10 – 100; Class 150 — 600 |
| Температура измеряемой среды | -40 … 240 °C (-40 … 464 °F) |
| Материал датчика | нерж. сталь 1.4404 (316L), Hastelloy C22 по запросу |
| Корпус преобразователя | литой алюминий |
| Класс защиты | IP66 / 67 (NEMA 6) |
| Подключение | EN 1092-1; ASME B16.5 бесфланцевая конструкция (центрирующие кольца в комплекте) |
| Удаленный преобразователь | соединительный кабель до 50 м (164 фута), раздельная версия в разработке |
| Датчик температуры | стандартный встроенный датчик температуры |
| Датчик давления | встроенный датчик давления с запорным клапаном или без него (опционально) |
| Дисплей и клавиатура | графический дисплей с высоким разрешением и 4 клавиши управления (в качестве альтернативы можно использовать магнитную ручку) |
| Разрешения для использования во взрывоопасных зонах | ATEX II2 G Ex ia — QPS IS Class I Div.1 — IECEx II2 G Ex ia ATEX II2 G Ex d — QPS XP Class I Div.1 — IECEx II2 G Ex d ATEX II3 G Ex nA — QPS NI Class I Div. 2 — IECEx II3 G Ex nA ATEX II2 D Ex tb — QPS DIP Class II, III Div. 1 — IECEx II2 D Ex tb |
| Уровень безопасности SIL | SIL2 согласно IEC 61508 |
Характеристики
| Модель | SITRANS FX330 |
