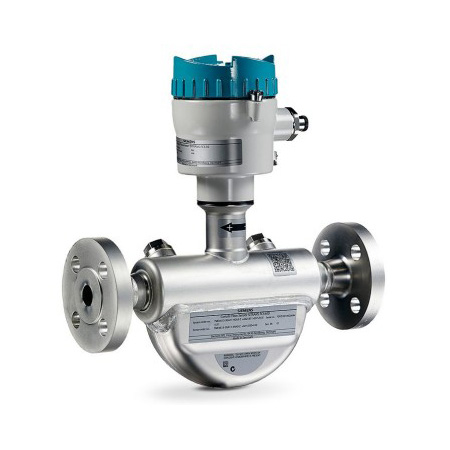

Расходомер SIEMENS SITRANS FC410
Описание
Расходомер SITRANS FC410 — самая легкая и компактная кориолисовая расходомерная система в мире. Вы можете уменьшить размер измерительного узла, разместить несколько приборов в самых узких местах, упростить монтаж как в новых, так и в существующих технологических установках и минимизировать затраты. Поколение полностью цифровых компактных расходомеров предназначено для прямой интеграции в автоматические системы управления. Функции встроенного преобразователя в SITRANS FC410 позволяют смонтировать его практически в любом месте без необходимости использования дополнительного преобразователя.
Размеры: DN15 (½»), DN25 (1″), DN50 (2″); точность: ±0.10 %. Диапазоны расхода: 3700 кг/ч (DN15) — 52000 кг/ч (DN50). Степень защиты: IP67. Сертификация: взрывоопасные зоны — ATEX, IECEx, cCSAus, FM, EAC; оборудование под давлением: PED, CRN.
Расходомер FC410 состоит из датчика a SITRANS FCS400 и преобразователя SITRANS FCT010.
Особенности расходомера SIEMENS SITRANS FC410
- Экономия места — компактный датчик и встроенный преобразователь позволяют более эффективно компоновать измерительный узел или технологическую установку
- Прямая интеграция в новые или существующие системы управления с многоточечным адресным протоколом связи Modbus RTU RS485 и полностью настраиваемым порядком байтов для поддержки всех типов ПЛК
- Простой монтаж — со стандартными присоединениями к процессу и упрощенным электрическим подключением
- Высокая точность — ± 0.1% при давлении до 100 бар и температуре до 200 ° C
- Гибкость — доступны размеры от DN15 до DN50, что обеспечивает широкое применение
- Уникальные эксплуатационные характеристики — обеспечивает истинные многопараметрические измерения (массовый расход, объемный расход, плотность и температура)
- Высокая скорость — обновление сигнала каждые 10 мс для надежной передачи данных, и скорость передачи данных RS485 до 115,2 кбит/с для коммуникации с несколькими приборами
Технические характеристики расходомера SIEMENS SITRANS FC410
| Размеры | DN15 (½»), DN25 (1″), DN50 (2″) |
| Точность | ±0.10 % |
| Повторяемость | ±0.05 % |
| Диапазон расхода (вода, при перепаде давления 1 бар) | DN15: 3700 кг/ч DN25: 11500 кг/ч DN50: 52000 кг/ч |
| Питание | 24 В постоянного тока ±20% |
| Вес | 4.6 — 27 кг |
| Материал датчика | Части, контактирующие со средой: нержавеющая сталь 316L Корпус: нержавеющая сталь 304 |
| Материал преобразователя | Алюминий с антикоррозийным покрытием |
| Номинальное давление | Измерительные трубы: 100 бар (1450 psi) — нержавеющая сталь; Корпус датчика: 20 бар (DN15, DN25), 17 бар (DN50); Давление разрыва корпуса датчика: >160 бар (все размеры) |
| Температура окружающей среды | -40 … 60 °C (-40 … 140 °F) |
| Температура измеряемой среды | -50 … 200 °C (-58 … 392 °F) |
| Степень защиты оболочки | IP67 |
| Присоединение к процессу | Фланцы: EN1092-1 B1, EN1092-1 D, ANSI / ASME B16.5, JIS B 2220, DIN11864-2A; Трубная резьба: ASME B1.20 (NPT), ISO228-1 G (BSPP), VCO Quick-connect; Гигиеническая резьба: DIN11851, DIN11864-1, ISO2853, SMS 1145; Гигиенические зажимы: DIN11864-3A, DIN32676, ISO2852 |
| Сертификация | Взрывоопасные зоны: ATEX, IECEx, cCSAus, FM, EAC; Оборудование под давлением: PED, CRN |
| NAMUR | Соответствует NE132 |
| Измеряемые переменные | Массовый расход, объемный расход, плотность, температура процесса |
| Сумматор | 1 сумматор для массы нетто |
| Коммуникация | Modbus RTU RS-285, двухпроводной |
| Электромагнитная совместимость | EN 61326-3-2 |
| Механическая нагрузка | От 18 до 1000 Гц случайным образом, 3,17 G RMS, во всех направлениях |
Характеристики
| Модель | SITRANS FC410 |
