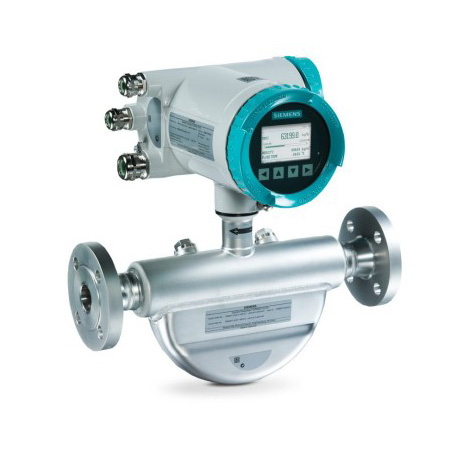

Расходомер SIEMENS SITRANS FC430
Описание
Цифровой расходомер SITRANS FC430 отличается лучшей на рынке компактностью, очень высокой точностью 0,1%, низкими потерями давления, чрезвычайно стабильной нулевой точкой и высокоскоростной передачей сигнала с лучшей в своем классе частотой обновления данных 100 Гц. Уникальные сервисные инструментарии обеспечивают прямой доступ ко всем оперативным и функциональным данным, сертификатам и журналам.
Размеры: DN15 (½»), DN25 (1″), DN50 (2″); точность: ±0.10 %. Диапазоны расхода: 3700 кг/ч (DN15) — 52000 кг/ч (DN50). Степень защиты: IP67. Сертификация: взрывоопасные зоны — ATEX, IECEx, cCSAus, FM, NEPSI, CSA, KCs, EAC, INMETRO; оборудование под давлением — PED, CRN; коммерческий учет — OIML R117, NTEP.
Расходомер SITRANS FC430 состоит из датчика SITRANS FCS400 и преобразователя SITRANS FCT030.
Особенности расходомера SIEMENS SITRANS FC430
- Прямая интеграция — в распределенные системы автоматизации через протоколы Profibus 4.0, Modbus, HART 7.2; или же применение в качестве отдельного устройства
- Экономия места — раздельный монтаж обеспечивает возможность оптимального размещения преобразователя
- SensorFlash® — обширные функции съемной памяти (карта памяти microSD)
— Сертификаты калибровки
— Сертификаты гидравлических испытаний и тестирования материалов (согласно заказу)
— Энергонезависимая память для резервного копирования рабочих данных
— Перенос пользовательской конфигурации на другие расходомеры
— Функция регистратора данных - Совместимость с NAMUR (NE132) — функции преобразователя, настройки выходов, обработка ошибок
- Области применения:
— химическая промышленность (например, моющие средства, сыпучие химикаты, кислоты, щелочи, краски, технические газы),
— нефтегазовая промышленность (добыча, транспортировка и переработка, углеводородов),
— энергетика,
— морские применения (например, управление топливом),
— пищевая промышленность и производство напитков (например, молочные продукты, пиво, безалкогольные напитки, управление рецептами)
Технические характеристки расходомера SIEMENS SITRANS FC430
| Размеры | DN15 (½»), DN25 (1″), DN50 (2″) |
| Точность | ±0.10 % |
| Повторяемость | ±0.05 % |
| Точность плотности | 2 или 10 кг/м 3 |
| Диапазон расхода (вода, при перепаде давления 1 бар) | DN15: 3700 кг/ч DN25: 11500 кг/ч DN50: 52000 кг/ч |
| Архитектура | Компактная или раздельная конфигурация |
| Дисплей | Полностью графический дисплей, 240 х 160 пикселей, с выбором из большого количества языков, включая китайский |
| Питание | 24 … 90 В постоянного тока, 100 … 240 В переменного тока |
| Вес | 4.6 — 27 кг |
| Материал датчика | Части, контактирующие со средой: нержавеющая сталь 316L Корпус: нержавеющая сталь 304 |
| Материал преобразователя | Алюминий с антикоррозийным покрытием |
| Номинальное давление | Измерительные трубы: 100 bar (1450 psi) — нержавеющая сталь; Корпус датчика: 20 бар (DN15, DN25), 17 bar (DN50); Давление разрыва корпуса датчика: >160 бар (все размеры) |
| Температура окружающей среды | -40 … 60 °C (-40 … 140 °F) |
| Температура измеряемой среды | -50 … 200 °C (-58 … 392 °F) |
| Степень защиты оболочки | IP67 |
| Присоединение к процессу | Фланцы: EN1092-1 B1, EN1092-1 D, ANSI / ASME B16.5, JIS B 2220; Трубная резьба: ASME B1.20 (NPT), ISO228-1 G (BSPP), VCO Quick-connect; Гигиеническая резьба: DIN11851, DIN11864-1, ISO2853, SMS 1145; Гигиенические зажимы: DIN11864-2, DIN32676, ISO2852 |
| Сертификация | Взрывоопасные зоны: ATEX, IECEx, cCSAus, FM, NEPSI, CSA, KCs, EAC, INMETRO; Оборудование под давлением: PED, CRN; Коммерческий учет: OIML R117, NTEP |
| NAMUR | Соответствует NE132, NE41 |
| Входы/выходы | До 4 каналов, комбинации аналоговых, релейных, дискретных выходов и дискретного входа |
| Коммуникация | Profibus DP/PA 4.0, Modbus RS485, HART 7.2 |
| Электромагнитная совместимость | EN 61326-3-2 |
| Механическая нагрузка | От 18 до 1000 Гц случайным образом, 3,17 G RMS, во всех направлениях |
Характеристики
| Модель | SITRANS FC430 |
