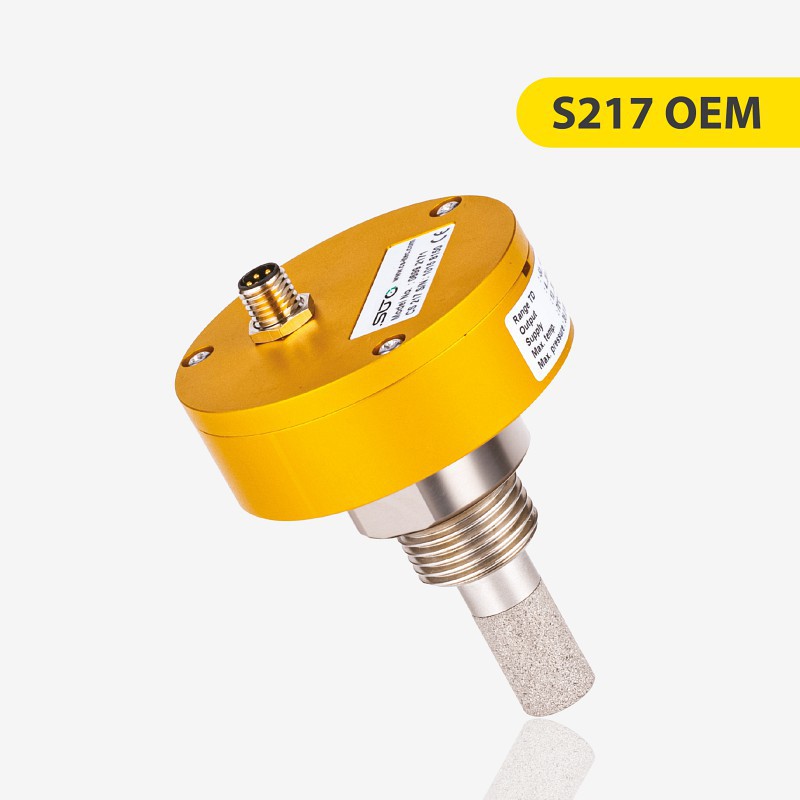

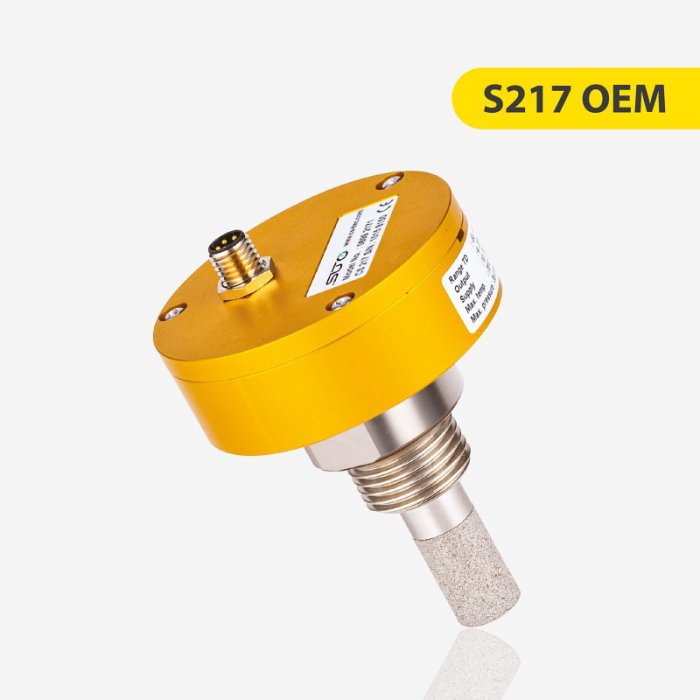

Датчик точки росы для сжатого воздуха и газов SUTO S217
Описание датчика SUTO S217
Датчик предназначен для определения точки росы в осушителях и холодильных установках. Компактная конструкция позволяет применять его в небольших осушителях и на месте использования, обеспечивая наиболее эффективный контроль точки росы. Благодаря технологическому соединению G1/2″ из нержавеющей стали, датчик точки росы S217 очень легко интегрируется в технологический процесс. Измеренная температура точки росы может быть считана с помощью различных типов сигнальных выходов. Датчик точки росы S217 имеет двухпроводной аналоговый выход 4…20 мА, трехпроводной аналоговый выход 4…20 мА или цифровой выход Modbus/RTU. Кроме того, S217 — первый датчик точки росы с цифровым интерфейсом IO-Link для гибкой и стандартизированной интеграции в существующие приложения IO-Link.
Для получения индивидуальных диапазонов измерений или масштабирования аналогового выхода, пожалуйста, свяжитесь с нашим отделом продаж, мы готовы помочь вам в предоставлении датчика, который идеально соответствует вашим потребностям.
Оборудование соответствует приказам Ростехнадзора № 500 от 07.12.2020г и РТН № 533 от 15.12.2020г.
Свойства датчика SUTO S217
- Компактный размер делает его идеальным для установки в сушильных камерах
- Точное измерение точки росы до -60 °C Td
- Двухпроводной или трехпроводной аналоговый выход
- Цифровой выход Modbus/RTU или IO-Link
- Корпус IP65 обеспечивает надежную защиту в жестких промышленных условиях
- Очень быстрое время отклика обеспечивает безопасную и надежную индикацию, когда точка росы выходит за пределы допустимых диапазонов
- Долгосрочные стабильные измерения с низкой частотой калибровки благодаря полимерному датчику
- Может устанавливаться непосредственно в сушильные камеры через резьбовое соединение G 1/2″
- Высокая точность: 1 °C … 2 °C точки росы
- Выдерживает конденсацию на чувствительном элементе
- Компактный разъем M8 поставляется с кабелем длиной 2 м в комплекте
- Опциональный разъем M12
Технические характеристики датчика SUTO S217
| Среда измерения | неагрессивные газы |
| Диапазоны измерения | точка росы: -50 … +20 °C Td, -20 … +50 °C Td, температура: -30 … +70 °C |
| Сенсор точки росы | полимер |
| Сенсор температуры | NTC |
| Рабочее давление | -0.1 … 5.0 МПа |
| Время отклика (t90)@4 л/мин | -40 °C Td -> -20 °C Td = 20 сек 0 °C Td -> -40 °C Td = 120 сек |
| Точность (точка росы) | +/- 2 °C Td |
| Точность (температура) | 0.3 °C |
| Подключение к процессу | G 1/2” (ISO 228/1), нержавеющая сталь 1.4301 (SUS 304) |
| Температура измеряемой среды | -30 … +70 °C |
| Температура окружающей среды | -20 … +50 °C |
| Относительная влажность | 0 … 95 % rH |
| Материал корпуса | алюминиевый сплав |
| Класс защиты | IP65 |
| EMC | IEC 61326-1 |
| Защита сенсора | агломерационный фильтр |
| Температура транспортировки/хранения | -30 … + 70 °C / -20 … + 50 °C |
| Вес | 198 г |
| Электрическое подключение | кабель 1,8 м, провод с открытым концом, разъем M8, 4 полюса |
| Выходной сигнал | 4 … 20 мА 2-проводной, 4 … 20 мА 3-проводной, Modbus/RTU |
| Питание | 12 … 30 В постоянного тока |
| Потребляемый ток | 30 мА @ 24 В пост. тока 3-проводной, Modbus/RTU 20 мА @ 24 В пост. тока 2-проводной |
| Модель | S217 |
