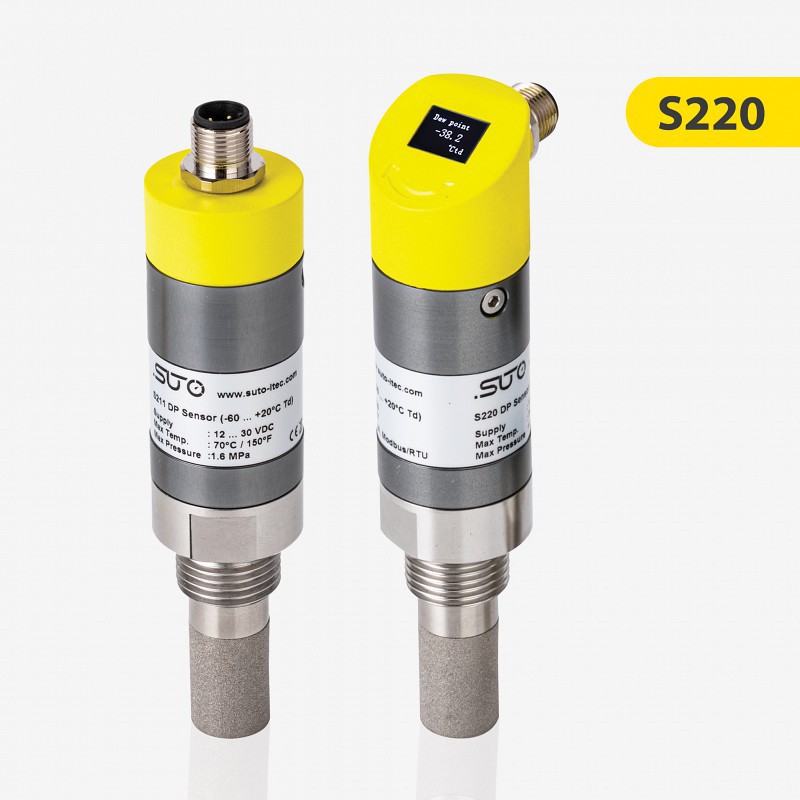

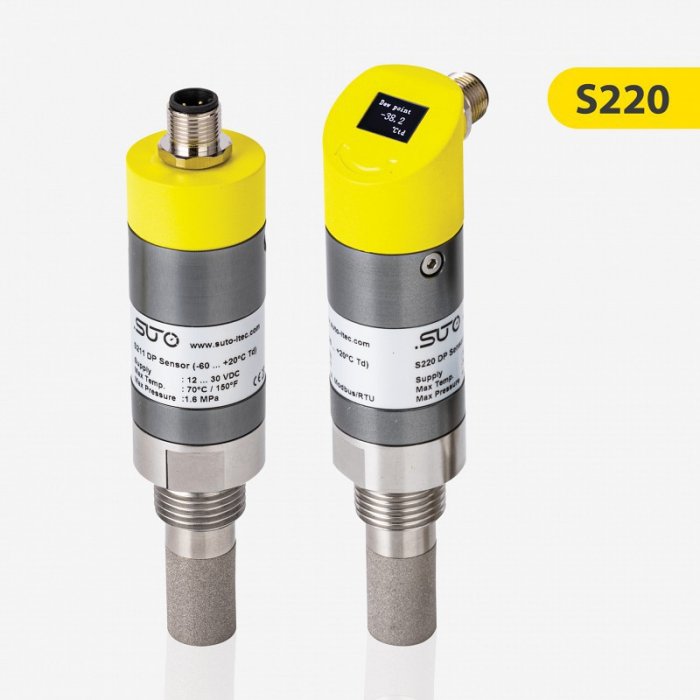

Датчик точки росы для сжатого воздуха и газов SUTO S220
Описание датчика SUTO S220
Новое поколение датчиков точки росы предлагает пользователям решение plug & play для контроля качества сжатого воздуха в соответствии с ISO 8573-1. Все модели датчиков доступны с 2- или 3-проводными аналоговыми выходными сигналами 4…20 мА, кроме того, модели доступны с цифровым интерфейсом Modbus/RTU. Благодаря наличию различных выходных сигналов пользователи могут получить большую гибкость и беспрепятственную интеграцию в технологический процесс.
Кроме того, датчики точки росы предлагаются со встроенным датчиком давления. Дополнительный OLED-дисплей, установленный непосредственно на датчике, отображает значения в реальном времени. Дисплей можно легко повернуть на 340 °, чтобы он подходил для любого применения. Основной корпус изготовлен из высококлассного алюминиевого сплава с мягкой отделкой. Технологическое соединение представляет собой соединение из нержавеющей стали марки 1.4301 (SUS 304), рассчитанное на длительный срок службы. Верхняя крышка изготовлена из алюминия того же качества, что и основной корпус. Дополнительная крышка дисплея изготовлена из прочного поликарбоната с армированием ABS, чтобы выдерживать жесткие условия эксплуатации.
Датчик SUTO S220 является результатом многолетних высокотехнологичных исследований и разработок. Датчик был специально разработан для применения в условиях низкой точки росы, где другие типы датчиков не справляются. Комбинация QCM и хорошо известного полимерного датчика делает S220 первой в мире моделью, обеспечивающей точное измерение во всем диапазоне от -100 °C Td до +20 °C Td путем автоматического переключения между двумя сенсорными элементами по мере необходимости. Благодаря дополнительной установке датчика давления в измерительный блок, SUTO объединяет 4 сенсорных элемента (полимерный, QCM, Pt100, давление) в один датчик точки росы.
Датчики нового поколения являются преемниками хорошо известных датчиков точки росы SUTO, которые удовлетворяли пользователей в течение многих лет. Новые датчики были переработаны с нуля, в них интегрированы новейшие технологии и весь наш опыт, при этом они полностью обратно совместимы с существующими установками.
Услуга сменной калибровки устраняет время простоя и позволяет пользователям иметь бесперебойную запись измерений точки росы.
Оборудование соответствует приказам Ростехнадзора № 500 от 07.12.2020г и РТН № 533 от 15.12.2020г.
Свойства датчика SUTO S220
- Подходит для высокотехнологичных приложений с диапазоном измерений -100 … +20 °C Td.
- Система двойных датчиков для высокой точности во всем диапазоне.
- Компактный размер делает датчики идеальными для установки в сушилках.
- Дополнительный дисплей для отображения значений на месте.
- Дисплей можно повернуть на 340 °, чтобы соответствовать вашим потребностям
- Удобные сигнальные выходы: 2-проводной аналоговый 4…20 мА или 3-проводной аналоговый 4…20 мА + Modbus/RTU.
- Корпус IP65 обеспечивает надежную защиту.
- Низкие эксплуатационные расходы благодаря стабильным и надежным измерениям, которые увеличивают интервалы калибровки.
- Измеренные значения доступны в нескольких единицах: °C Td — г/м3 — мг/м3 — ppmv — г/кг (@ эталонное давление) — % относительной влажности.
Технические характеристики датчика SUTO S220
| Среда измерения | воздух, аргон, O₂, N₂, CO₂* |
| Диапазоны измерения | точка росы: -100 … +20 °C Td, температура: -30 … +70 °C, давление: 0 … 1,6 МПа |
| Сенсор точки росы | полимер + QCM |
| Рабочее давление | -0.1 … 1.6 МПа |
| Время отклика (t90)@4 л/мин | 0 °C Td ➞ -80 °C Td ≤ 420 сек -80 °C Td ➞ 0 °C Td ≤ 90 сек |
| Точность (точка росы) | +/- 1 °C Td (0 … 20 °C Td) +/- 2 °C Td (-70 … 0 / +20 … +50°C Td) +/- 3 °C Td (-100 … -70 °C Td) |
| Точность (температура) | +/- 0.3 °C |
| Точность (давление) | 0.5 % FS |
| Подключение к процессу | G 1/2” (ISO 228/1), нержавеющая сталь 1.4301 (SUS 304) |
| Температура измеряемой среды | -30 … +70 °C |
| Температура окружающей среды | 0 … +50 °C |
| Относительная влажность | 0 … 100 % rH |
| Материал корпуса | алюминиевый сплав |
| Крышка дисплея | PC + ABS |
| Класс защиты | IP65 |
| Разрешение | CE |
| Защита сенсора | агломерационный фильтр (нержавеющая сталь) |
| Температура транспортировки/хранения | -30 … + 70 °C / -20 … + 50 °C |
| Вес | 180 г |
| Выходной сигнал | 4 … 20 мА 2-проводной + SDI, 4 … 20 мА 3-проводной + SDI, 4 … 20 мА 3-проводной + Modbus/RTU |
| Сенсоры | сенсор температуры: Pt100, сенсор давления: пьезорезистивный |
| Дисплей | 0,66″ OLED дисплей, показывает измеренное значение и единицы измерения |
| Питание | 15 … 30 В постоянного тока |
* Датчик S220 должен быть настроен на CO₂ на заводе или с помощью сервисного программного обеспечения S4C-DP + сервисный комплект (пожалуйста, укажите при заказе, будет ли датчик S220 использоваться в CO₂).
| Модель | S220 |
