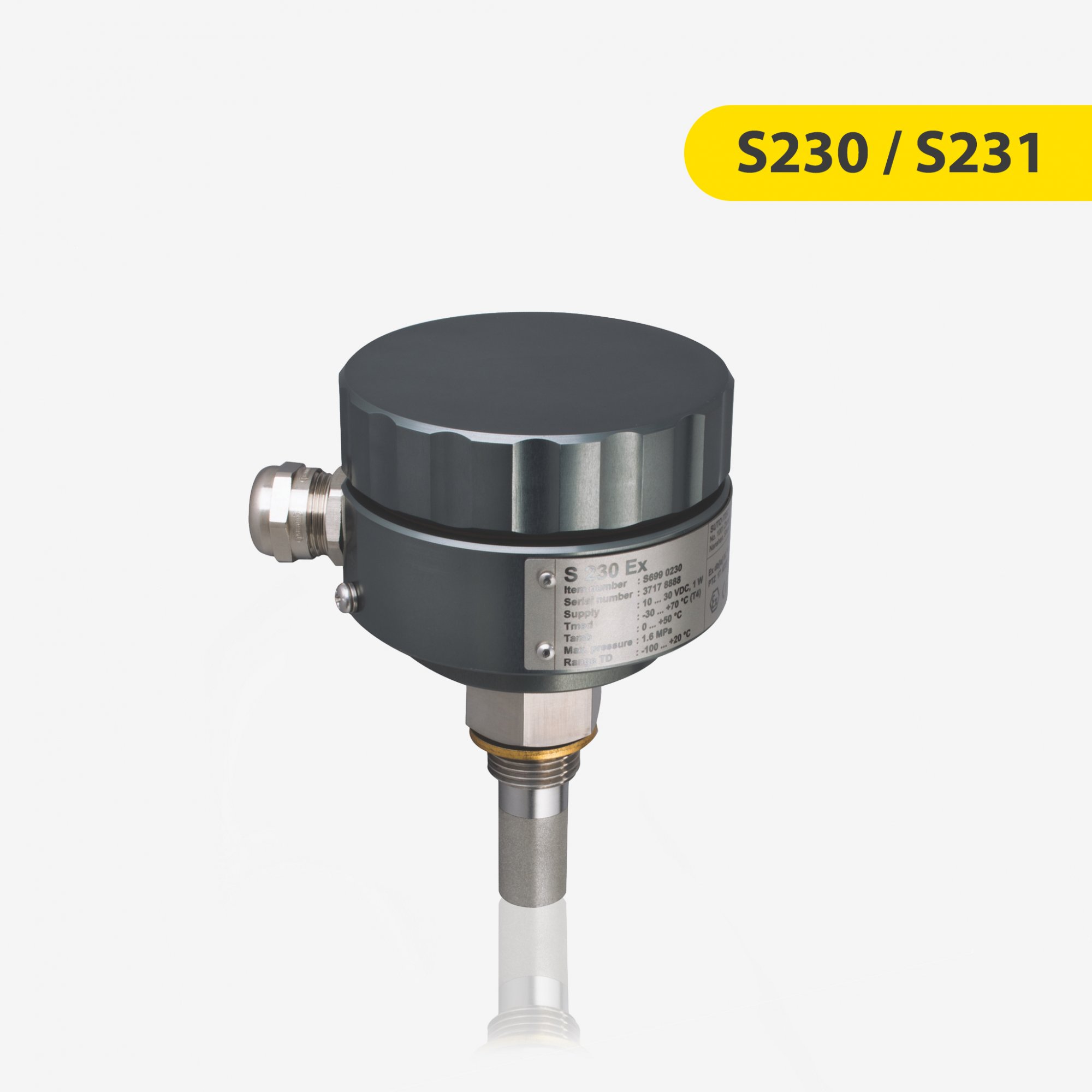

Взрывозащищенный датчик точки росы для сжатого воздуха и газов SUTO S230/S231
Описание
Датчики точки росы SUTO S230/S231 обеспечивают надежный и долговременный стабильный мониторинг точки росы в промышленных или опасных условиях. Дополнительное одобрение IECEx делает их идеальным инструментом для использования во взрывоопасной среде. Уникальная технология двойного датчика SUTO оптимизирует чувствительность и точность датчика, автоматически выбирая идеальный тип датчика для конкретной ситуации.
Описание датчика SUTO S230/S231
Датчики S230/S231 поставляется готовым к использованию и простым в установке с выбором выходов 4-20 мА или Modbus RTU (RS485). При необходимости параметры можно быстро и легко контролировать с помощью сервисного программного обеспечения SUTO.
Оборудование соответствует приказам Ростехнадзора № 500 от 07.12.2020г и РТН № 533 от 15.12.2020г.
Свойства датчика SUTO S230/S231
- Дополнительный допуск IECEx (взрывоопасная зона)
- Технология двойного датчика для высокой точности 2°C Td во всем диапазоне от -100 … +20°C Td
- Подходит для применения при низкой точке росы до -100°C Td
- Корпус IP65 обеспечивает надежную защиту в жестких промышленных условиях
- Быстрое время отклика обеспечивает безопасную и надежную индикацию, когда точка росы выходит за пределы допустимых диапазонов
- Имеются два выхода: 4 … 20 мА, RS-485 (Modbus/RTU)
- Высокая точность во всем диапазоне
- Подключение к процессу G1/2″
Технические характеристики датчика SUTO S230/S231
| Среда измерения | воздух, аргон, кислород, азот, углекислый газ |
| Точка росы | |
| Диапазон измерения | S230: -100 … +20 °C Td S231: -50 … +20 °C Td |
| Единицы измерения | °C, °F, бар(г), МПа(г), psi(г), % отн. влажности, г/м³, мг/м³, Г/м³ атм, мг/м³ атм, ppm(v), г/кг, °C Td атм |
| Сенсор | кварцевый кристалл микробаланс + полимер |
| Время отклика (t90)@4 л/мин | -20 °C Td -> -60 °C Td = < 240 сек -60 °C Td -> -20 °C Td = < 30 сек |
| Точность | ± 1 ºC Td (0 … 20 ºC Td) ± 2 ºC Td (-60 … 0 ºC Td) ± 3 ºC (-100 … -60 ºC Td |
| Температура | |
| Точность | 0.3 °C |
| Диапазон измерения | -30 … +70 °C |
| Сенсор | NTC |
| Настройки | программное обеспечение S4C-DP |
| Подключение к процессу | резьба G 1/2″ (ISO 228/1), нержавеющая сталь 1.4301 (SUS 304) |
| Качество среды | ISO 8573-1: 4.6.3 или выше |
| Температура измеряемой среды | 0 … +50 °C |
| Влажность среды | ≤ 20 °C Td |
| Рабочее давление | -0.1 … 1.6 MPa (S230) -0.1 … 35 MPa (S231) |
| Температура окружающей среды | 0 … +50 °C |
| Относительная влажность | 0 …100 % rH |
| Материал корпуса | алюминий |
| Материал сенсора | нержавеющая сталь 1.4301 (SUS 304) |
| Металлические детали | агломератный фильтр (нержавеющая сталь) |
| Класс защиты | IP65 |
| Сертификация | Ex db[ib] IIC T4 Gb, CE |
| Температура транспортировки/хранения | -30 … + 70 °C / -20 … + 50 °C |
| Вес | 728 г |
| Электрическое подключение | винтовые клеммы |
| Аналоговый выход | сигнал: 4 … 20 мА изолированный, Modbus/RTU, нагрузка: 250R, обновление: 3 раза в секунду |
| Полевая шина | Modbus/RTU, обновление 1 раз в секунду |
| Питание | 15 … 30 В постоянного тока |
| Потребляемый ток | 40 мА @ 24 В пост. ток |
Характеристики
| Модель | S230/S231 |
