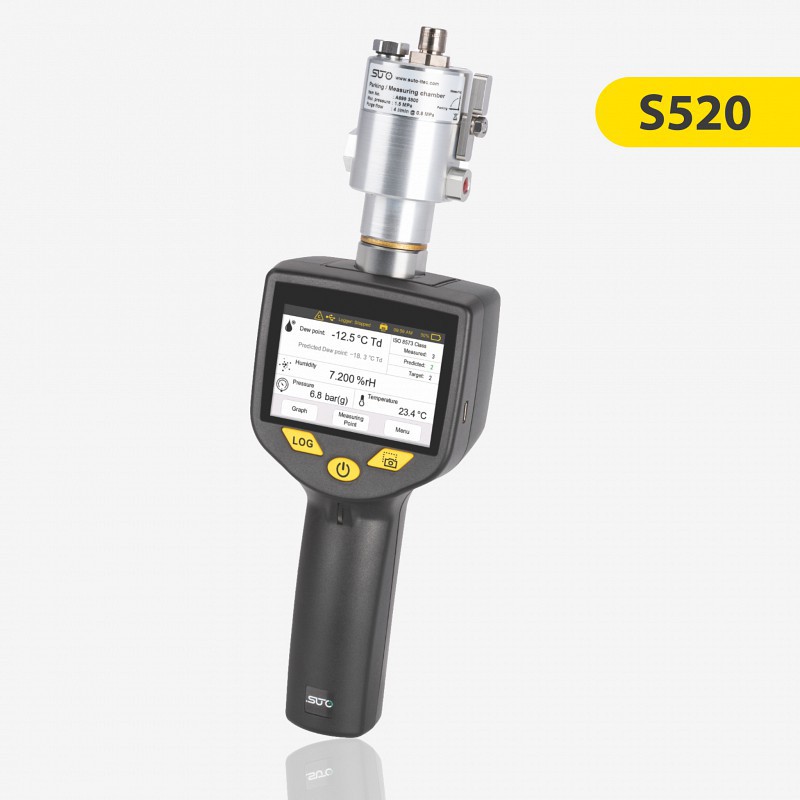

Портативный датчик точки росы для сжатого воздуха и газов SUTO S520
Описание датчика SUTO S520
Уникальная система датчиков, объединяющая QCM и полимерный датчик в одном устройстве, позволяет пользователю измерять точку росы в диапазоне от -100 °C Td до +20 °C Td без каких-либо недостатков с точки зрения точности. Встроенный датчик давления позволяет преобразовать измеренное значение в любое необходимое значение влажности, например, ppm(v) или атмосферную точку росы.
Портативный измеритель точки росы S520 предлагает уникальный алгоритм предсказания конечного значения точки росы в качестве встроенной технологии. На основе кривой измерения точки росы наш алгоритм способен предсказать конечное значение до фактического достижения конечного значения. Это помогает инженерам на объекте экономить время и быстрее проводить аудит точки росы.Прогнозирование конечного значения точки росы является частью интеллектуальных функций.
С опцией интеллектуальных функций пользователи также получают 5-мегапиксельную камеру и функцию моментального снимка для быстрого протоколирования измерений.
Встроенный индикатор для ISO 8573 показывает измеренное, прогнозируемое и целевое значение точки росы в системе в соответствии с ISO 8573-1.
Оборудование соответствует приказам Ростехнадзора № 500 от 07.12.2020г и РТН № 533 от 15.12.2020г.
Свойства датчика SUTO S520
- Измерение точки росы, температуры и давления в одном приборе
- Выбор датчика в соответствии с вашими потребностями: -100 … +20 °C Td с датчиком давления в стандартном исполнении или -50 … +50 °C Td без датчика давления в экономичном исполнении
- Простота в использовании, измерения в соответствии с ISO 8573-1
- Опциональные интеллектуальные функции: Прогнозирование конечного значения, камера и снимок измерений
- Беспроводной принтер для создания отчетов на месте, идеально подходит для аудита
- Уникальная измерительная камера с функцией парковки в стандартной комплектации
- Встроенный датчик давления
- Сенсорный экран для простого управления
Технические характеристики датчика SUTO S520
| Среда измерения | воздух, CO₂, N₂, O₂, аргон (измерения CO₂ с помощью модуля A1371 ограничены до -40 °C Td) |
| Диапазон измерения | стандартное исполнение: -100 … +20 °C Td, экономичное исполнение: -50 … +50 °C Td, давление*: 0 … 1.5 МПа(g), температура: -30 … +50 °C |
| Сенсор точки росы | сенсор A1370: QCM + полимер; сенсор A1371: полимер |
| Сенсор температуры | Pt100 |
| Сенсор давления | пьезорезистивный тип (только с сенсором A1370) |
| Точность (точка росы) | +/- 1 °C Td (0 … 20 °C Td) +/- 2 °C Td (-60 … 0 °C Td / +20 … +50 °C Td) +/- 3 °C Td (-100 … -60 °C Td) |
| Точность (температура) | +/- 0.3 °C |
| Точность (давление) | 0.5 % FS |
| Единицы измерения (выбираются) | °C Td — г/м³ — мг/м³ — г/м³атм (@нулевое давление) — мг/м³атм (@нулевое давление) — ppmv — г/кг (@ эталонное давление) — °C Tdatm (@ нулевое давление) — % относительной влажности |
| Рабочее давление | -0,1 … 1,5 МПа(г) (для измерительной камеры, поставляемой с прибором, требуется не менее 0,3 МПа) |
| Температура измеряемой среды | -30 … +50 °C |
| Температура окружающей среды | 0 … +40 °C |
| Относительная влажность | 0 … 80 % rH |
| Температура транспортировки/хранения | -30 … +50 °C / -20 … +50 °C |
| Материал корпуса | PC + ABS |
| Вес | 2.7 кг (весь комплект с переносным кейсом) |
| Подключение к процессу | G1/2″ для прямого подключения датчика, измерительная камера с быстроразъемным соединением для шланга 6 мм |
| Батарея | время работы на одной зарядке: ~8 ч, время зарядки до полного заряда: ~3 ч |
| Интерфейс | USB-C (зарядка и передача данных), беспроводной принтер |
| Дисплей | 3,5-дюймовый цветной сенсорный ЖК-дисплей |
| Камера | 5,0 мегапикселей (только с опцией интеллектуальных функций) |
| Регистратор данных | встроенная память, 100 млн. значений |
* Для измерительной камеры, поставляемой с прибором, необходимо не менее 0,3 МПа. Для измерений низкого давления ниже 0,3 МПа пожалуйста, используйте измерительную камеру A699 3501.
| Модель | S520 |
