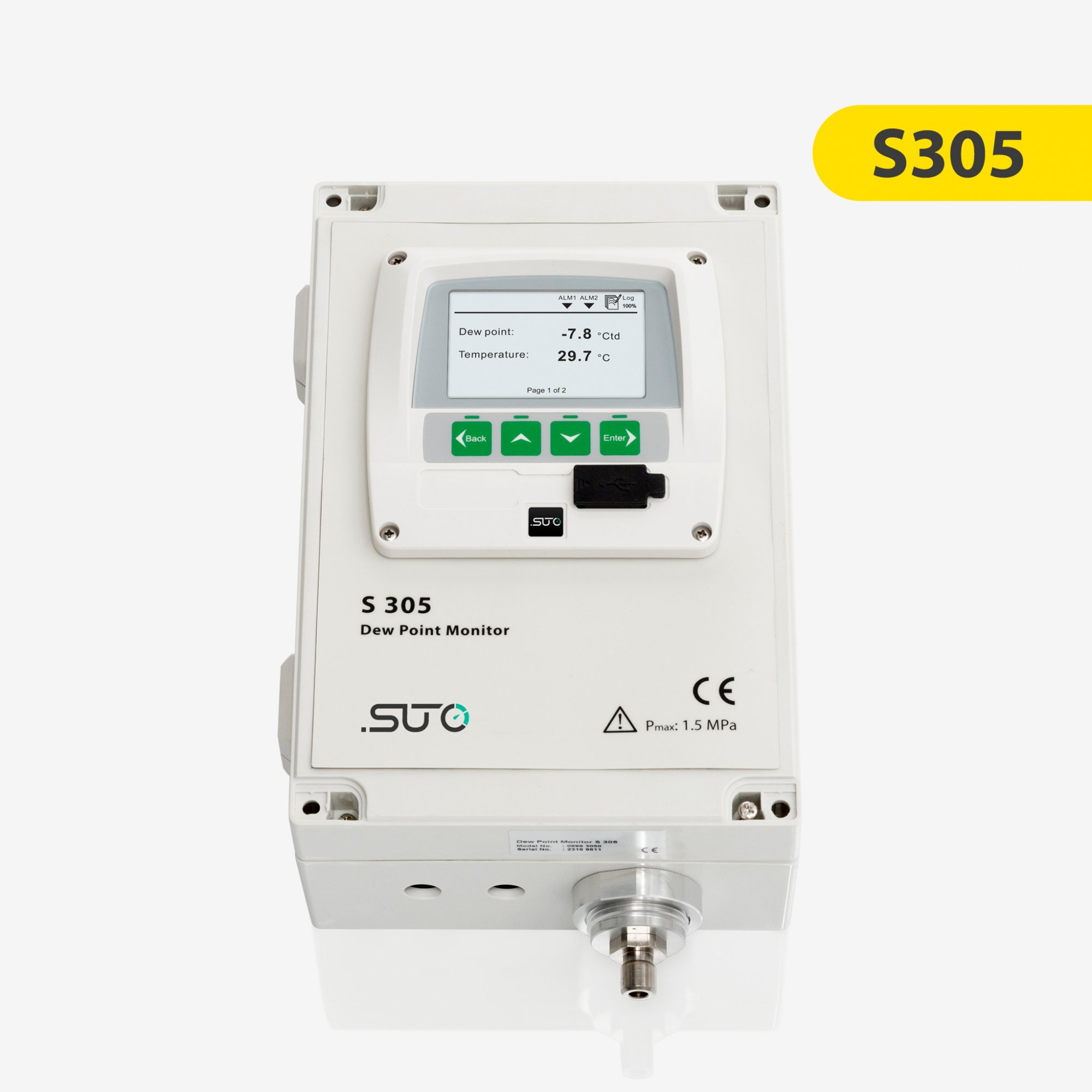

Монитор точки росы для сжатого воздуха и газов SUTO S305
Описание
Измерительное устройство для контроля точки росы, которое подает сигнал тревоги, когда значения осушения не находятся в желаемом диапазоне.
Диапазон измерения: -50 … +20 °C Td или -20 … +50 °C Td
Описание монитора точки росы SUTO S305
Монитор точки росы «все в одном» служит в качестве устройства измерения и индикации. Подключение к сети сжатого воздуха осуществляется через быстроразъемное соединение 6 мм и соответствующий соединительный шланг. Весь измерительный блок вместе с дисплеем встроен в прочный корпус (IP 65) и поставляется как в панельном варианте, так и в настенном. Можно запрограммировать два уровня сигнализации (предварительная и основная сигнализация), которые обслуживают оптические индикаторы или отдельные релейные выходы. Прибор обеспечивает простой и недорогой мониторинг точки росы.
Оборудование соответствует приказам Ростехнадзора № 500 от 07.12.2020г и РТН № 533 от 15.12.2020г.
Свойства монитора точки росы SUTO S305
- Измерения до -50 °C Td или -20 °C Td (доступны две модели)
- Технология Plug & Play
- Подача сжатого воздуха через 6 мм быстроразъемный соединитель
- Питание: 100 … 240 В переменного тока или 24 В постоянного тока
- Точность ±2°C Td
- Корпус IP65 обеспечивает надежную защиту в жестких промышленных условиях
- Выход 4 … 20 мА на PLC или систему SCADA
- Программируемая предварительная и основная сигнализация: Оптический (красный мигающий дисплей), 2 релейных выхода
Технические характеристики монитора точки росы SUTO S305
| Среда измерения | неагрессивные газы |
| Точка росы | |
| Диапазон измерения (в зависимости от модели) | -50 … +20 °C Td -20 … +50 °C Td |
| Сенсор | полимер |
| Точность | ±2°C Td |
| Единицы измерения | °C, °F |
| Время отклика | -50 °C Td -> -20 °C Td = 20 сек 0 °C Td -> -40 °C Td = 120 сек |
| Температура | |
| Точность | 0.3 °C |
| Диапазон измерения | -30 … +70 °C |
| Сенсор | NTC |
| Аналоговый выход | сигнал: 4 … 20 мА 3-проводной, шкала: 50 … +20 °C Td или -20 … +50 °C Td, нагрузка: 250R, обновление: 3 раза в секунду |
| Питание (в зависимости от модели) | 100 … 240 В, 50/60 Гц или 24 В постоянного тока |
| Потребление тока (в зависимости от модели) | 40 мА @ 220 В переменного тока 120 мА @ 24 В постоянного тока |
| Настройки | прибор поставляется с предварительными настройками (Plug & Play), программное обеспечение S4C |
| Дисплей | встроенный LCD дисплей, отображает значения и сигнал тревоги |
| Качество среды | ISO 8573-1: 4.6.3 и выше |
| Температура измеряемой среды | -30 … +70 °C |
| Влажность среды (в зависимости от модели) | ≤ 20 °C Td или ≤ 50 °C Td |
| Рабочее давление | 0.3 … 1.5 МПа |
| Температура окружающей среды | -10 … +40 °C |
| Относительная влажность | 0 … 100 % rH |
| Температура транспортировки/хранения | -30 … +70 °C / 0 … +40 °C |
| Материал корпуса | ABS, алюминиевый сплав |
| Подключение к процессу | 6 мм быстроразъемное соединение, нержавеющая сталь 1.4301 (SUS 304) |
| Металлические части | агломерационный фильтр (нержавеющая сталь) |
| Электрическое подключение | винтовые клеммы |
| Класс защиты | IP65 |
| Разрешения | CE |
| Вес | 520 г |
Характеристики
| Модель | S305 |
