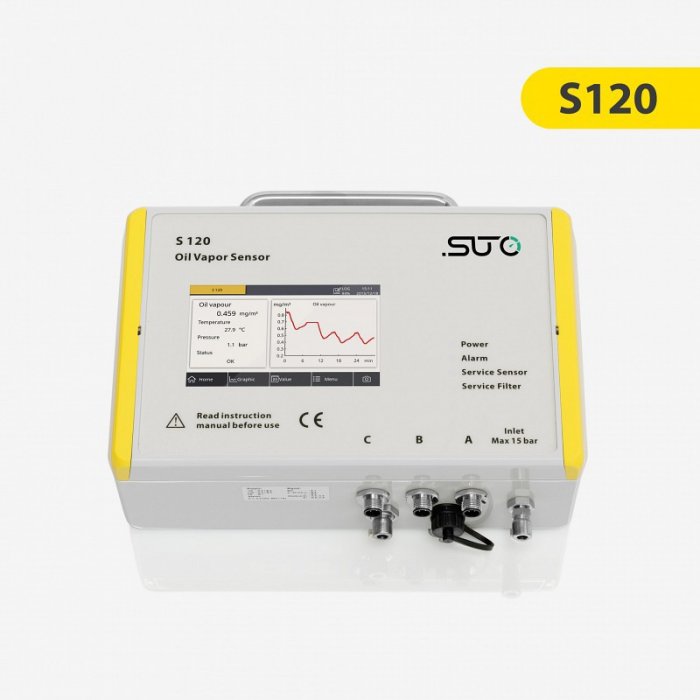

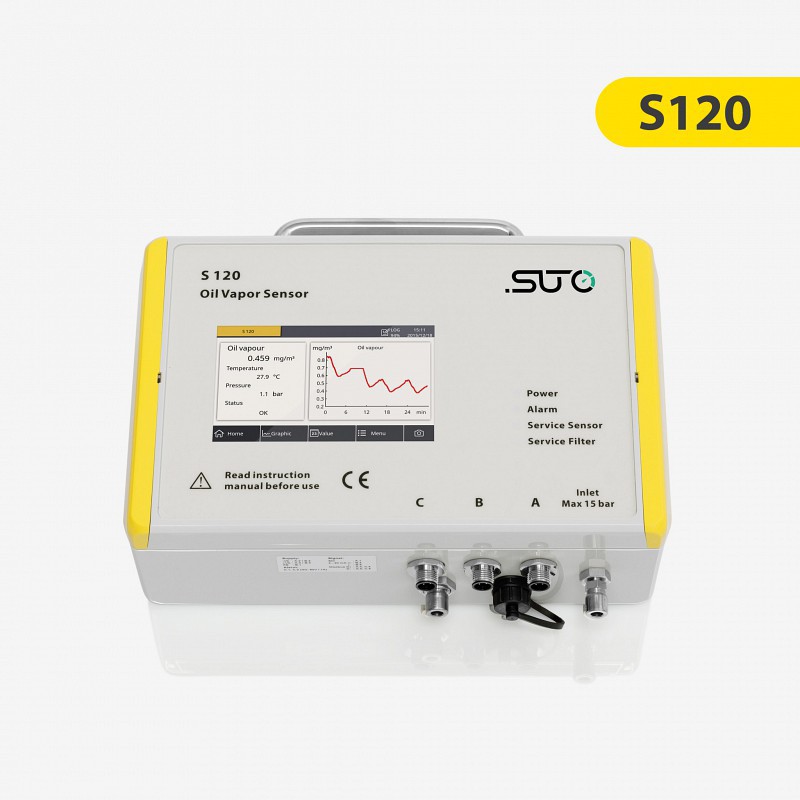

Датчик паров масла для измерения качества сжатого воздуха SUTO S120
Описание
Датчик S120 контролирует содержание масла в сжатом воздухе и газах постоянно или для выборочных проверок в сочетании с S551. Простая установка и отличные характеристики делают S120 идеальным выбором, когда необходимо измерить и проконтролировать содержание остаточного масла.
Диапазон измерения паров масла: 0,001 … 5,000 мг/м³, диапазон измерения давления: 0 … 16 бар(g), диапазон измерения температуры: 0 … 50 °C, диапазон измерения точки росы (опционально): -100 … +20 °C Td.
Описание датчика SUTO S120
Мониторинг сжатого воздуха является обязательным во многих отраслях промышленности и приложениях, чтобы избежать загрязнения продукции и риска для здоровья людей. S120 делает эту задачу доступной и с высокой степенью надежности.
Для обеспечения качества и чистоты сжатого воздуха, помимо мониторинга паров масла, важным ключевым параметром является измерение точки росы. Поэтому мы предлагаем опциональный встроенный датчик точки росы, -100 … +20 °C Td, для измерения обоих параметров в одном компактном устройстве с отличным соотношением цена-качество.
Оборудование соответствует приказам Ростехнадзора № 500 от 07.12.2020г и РТН № 533 от 15.12.2020г.
Свойства датчика SUTO S120
- Измеряет содержание остаточного масла (паров масла) в сжатом воздухе и других газах
- Компактный дизайн
- Опциональный встроенный датчик точки росы
- Может использоваться для стационарного или переносного применения
- Измеряет до 0,003 мг/м³ (разрешение 0,001 мг/м³)
- Простое подключение через пробоотборный шланг и быстроразъемное соединение
- Выходные сигналы: 4 … 20 мА, RS-485 / Modbus/RTU, релейный переключатель (NO)
- ПИД-датчик для высочайшей точности
- Сервисная и аварийная индикация через светодиод
- Подключение к дисплеям и регистраторам данных SUTO, а также к дисплеям и блокам управления сторонних производителей
Технические характеристики датчика SUTO S120
| Пары масла | |
| Диапазон измерения | 0,001 … 5,000 мг/м³ (на основе 1000 гПа(a), 20 °C, 0% относительной влажности) |
| Точность | 5% от показаний ± 0,003 мг/м³ |
| Разрешение | 0.001 мг/м³ |
| Единицы измерения | мг/м³, ppm |
| Сенсор | фотоионизационный датчик |
| Давление | |
| Диапазон измерения | 0 … 16 бар(g) |
| Точность | 0.5 % FS |
| Разрешение | 0.01 бар(g) / 0.001 МПа / 0.1 psi |
| Единицы измерения | бар(g) (по умолчанию), МПа и psi (по запросу) |
| Сенсор | пьезорезистивный датчик давления |
| Точка росы (опционально) | |
| Диапазон измерения | -100 … +20 °C Td |
| Точность | ±1 °C Td (0 … 20 °C Td) ±2 °C Td (-70 … 0 °C Td) ±3 °C Td (-100 … -60 °C Td) |
| Разрешение | 0.1 °C Td |
| Единицы измерения | °C Td / °F Td |
| Сенсор | QCM + полимер |
| Температура | |
| Диапазон измерения | 0 … 50 °C |
| Точность |
0.5 °C |
| Разрешение |
0.1 °C |
| Единицы измерения | °C / °F |
| Сенсор | NTC |
| Сигналы/интерфейс и питание | |
| Аналоговый выход | 4 … 20 мА, изолированный |
| Сигнал тревоги | реле, NO, 40 В постоянного тока, 0.2A |
| Цифровой интерфейс | Modbus/RTU (RS485) Modbus/TCP (Ethernet) и USB (доступно только для версии с дисплеем) |
| Дисплей (опционально) | 5″ цветной сенсорный экран с регистратором данных на 100 миллионов значений измерений |
| Питание | 24 В постоянного тока ± 5 %, 10 Ватт |
| Общие характеристики | |
| Среда измерения | сжатый воздух, N2, CO2 (для других газов, пожалуйста, свяжитесь с производителем) |
| Скорость потока | < 2 л/мин, измерительный газ выходит в окружающую среду |
| Скорость выборки | 1/сек |
| Рабочая температура | -20 … +50 °C |
| Температура транспортировки | -30 … +70 °C |
| Рабочее давление | 3 … 15 бар(g) 0,5 … 2 бар(g) (опционально) 0.60 … 1,07 бар(a) (только в исполнении для окружающей среды) |
| Влажность газа | < 40 % rH, без конденсации |
| Соединение | быстроразъемное соединение 6 мм |
| Срок службы ультрафиолетовой лампы | 6 000 рабочих часов или 1 год, в зависимости от того, что наступит раньше |
| Электрическое подключение | M12, USB, RJ45 |
| Настройки | различные настройки датчика могут быть выполнены через дисплейные устройства SUTO или через соответствующее сервисное программное обеспечение |
| Материал корпуса | PC, алюминиевый сплав |
| Класс защиты | IP65 |
| Размеры | 271 x 231 x 91 мм |
| Вес | 2.4 кг |
| Разрешение | CE |
Характеристики
| Модель | S120 |
