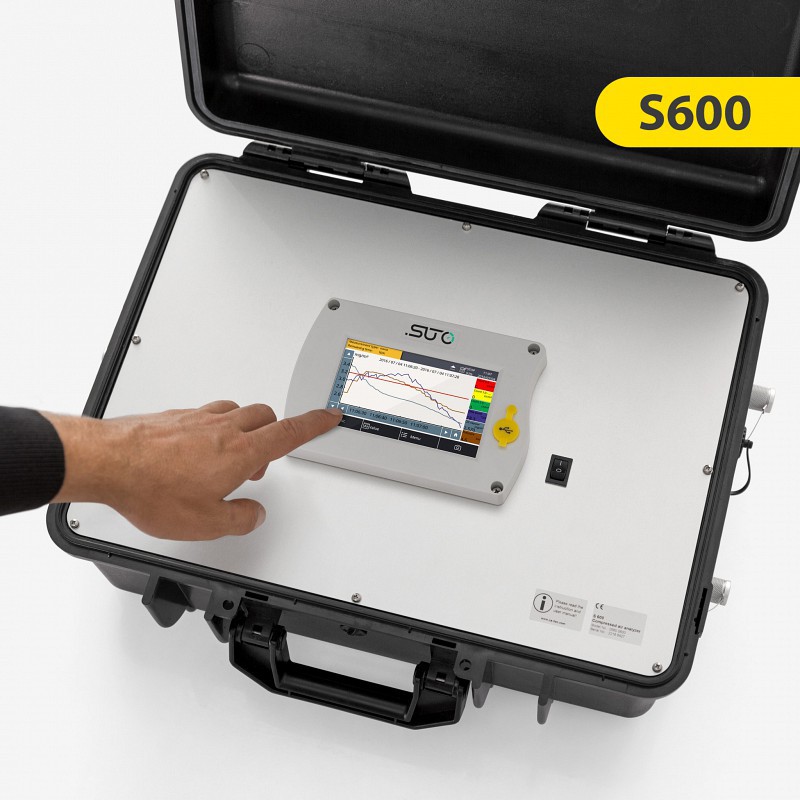

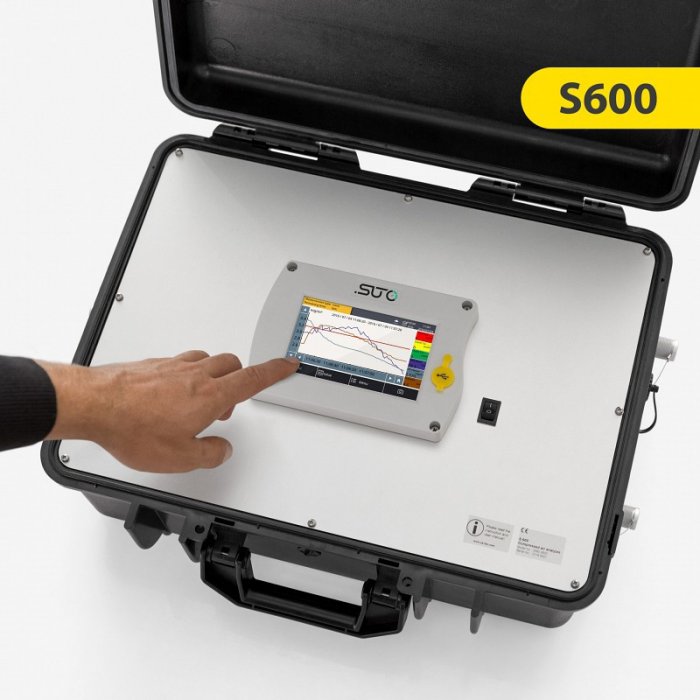

Портативный анализатор чистоты сжатого воздуха SUTO S600
Описание анализатора SUTO S600
Наше решение для мониторинга сжатого воздуха использует программно-управляемые измерения для обеспечения максимального уровня точности. С помощью яркого 5-дюймового сенсорного экрана вы можете контролировать все данные. Пользоваться мультиинструментом с сенсорным управлением довольно просто. Мы создали программное обеспечение, чтобы обеспечить исключительное удобство в работе. В нашем решении используется новейшая технология ПИД-датчиков, лазерный счетчик частиц и инновационные элементы датчика точки росы.
S600 оснащен встроенным генератором отчетов, который легко создает отчеты обо всех важных данных для процесса аудита. Отчеты могут генерировать PDF-файлы, которые могут быть легко переданы в любое место через USB. Он также сохраняет значения данных в файле журнала, чтобы использовать их для анализа в будущем.
Вы получаете весь пакет в одном удобном для переноски футляре. Его можно легко взять с собой в любое место. Размеры кейса S600 составляют 45 x 38,1 x 19,05 см. Таким образом, с точки зрения эффективности и компактности S600 удовлетворяет всем требованиям.
С помощью USB-порта для подключения 4G-ключа снаружи корпуса S600, портативные устройства могут быть легко подключены к программному обеспечению S4A и контролироваться удаленно, независимо от WiFi соединения. USB 4G-ключ является дополнительной функцией. Его можно заказать вместе с S600, а также обновить позже. Для использования новой функции требуется SIM-карта.
Оборудование соответствует приказам Ростехнадзора № 500 от 07.12.2020г и РТН № 533 от 15.12.2020г.
Свойства анализатора SUTO S600
- Измерительный прибор 4-в-1
- Цветной сенсорный экран с высоким разрешением и диагональю 5″
- Программное управление измерениями
- Измерение концентрации частиц в соответствии со стандартами ISO 8573
- Измерение точки росы с помощью нескольких датчиков в соответствии со стандартами ISO 8573
- Измерение паров масла с высокой точностью
- Измерение давления
- Встроенный регистратор данных
- Портативный дизайн с размерами 45 x 38,1 x 19,05 см
Технические характеристики анализатора SUTO S600
| Концентрация частиц |
|
| Точность | эффективность счетчика в соответствии с ISO 21501-4 50% при 0,1 < d ≤ 0,15 мкм 100 @ d > 0,15 мкм |
| Единицы измерения | cn/m³, cn/ft³ |
| Диапазон измерения | 0.1 < d ≤ 0.5 мкм 0.5 < d ≤ 1.0 мкм 1.0 < d ≤ 5.0 мкм 5.0 мкм < d |
| Сенсор | лазерный оптический счетчик частиц |
| Скорость выборки | 1 мин |
| Скорость потока | 2.83 л/мин |
| Пары масла | |
| Диапазон измерения | 0,001 … 5,000 мг/м³ |
| Точность | 5% от показаний ± 0,003 мг/м³ |
| Предел обнаружения | 0.003 мг/м³ |
| Разрешение | 0.001 мг/м³ |
| Единицы измерения | мг/м³ |
| Сенсор | фотоионизационный датчик (PID) |
| Срок службы УФ лампы | год или 6000 рабочих часов, в зависимости от того, что наступит раньше |
| Скорость выборки | 1 сек |
| Давление | |
| Диапазон измерения | 0.1 … 1.6 MPa(g) |
| Точность | 0.5 % FS |
| Сенсор | пьезорезистивный датчик давления |
| Точка росы | |
| Диапазон измерения | -100 … +20 °C Td |
| Точность | ±1 °C Td (0 … 20 °C Td) ±2 °C Td (-70 … 0 °C Td) ±3 °C Td (-100 … -60 °C Td) |
| Время отклика | 20 °C Td -> -60 °C Td = < 240 сек -60 °C Td -> -20°C Td = < 30 сек @ 4 л/мин |
| Единицы измерения | °C Td / °F Td |
| Сенсор | QCM + полимер |
| Температура | |
| Диапазон измерения | -30 … +70 °C |
| Точность |
± 0.3 °C |
| Разрешение |
0.1 °C |
| Сенсор | Pt100 |
| Контрольные условия | SO1217 20 ºC 1000 мбар |
| Сигналы/интерфейс и питание | |
| Протокол | Modbus/TCP, обновление 1/сек |
| Питание | Адаптер сетевого питания (AC/DC) Вход: 100 … 240 В переменного тока, 50/60 Гц, 1.4 A Выход: 24 В постоянного тока, 2,5 A, 60 Вт макс. |
| Потребление тока | 1.4 A |
| Интерфейс | USB Micro с поддержкой OTG, USB для модема 4G/LTE |
| Общие характеристики | |
| Среда измерения | сжатый воздух, N2, CO2 (требуется настройка программного обеспечения) |
| Качество среды | ISO 8573-1: 4.4.4 и выше |
| Температура измеряемой среды | 0 … +40 °C |
| Температура окружающей среды | 0 … +50 °C |
| Температура транспортировки/хранения | -10 … +70 °C |
| Рабочее давление | 0.3 … 1.5 МПа(g) |
| Влажность измеряемой среды | < 40 % rH, без конденсации |
| Влажность окружающей среды | 0… 90 % rH |
| Настройки | устройство поставляется предварительно сконфигурированным, конфигурация может быть выполнена с помощью сенсорного экрана |
| Дисплей | сенсорный экран, 5″, 800 x 480 px |
| Регистратор данных | 100 млн. значений, встроенный генератор отчетов для экспорта в PDF |
| Подключение к процессу | быстроразъемный микроконнектор, полный проходной, наружный (шланг 1,5 м с муфтой в комплекте), никелированная латунь, FKM |
| Материал корпуса | PC + ABS, алюминиевый сплав |
| Класс защиты | IP54 (с закрытой крышкой) |
| Электрическое подключение | 2-контактный, нажимной разъем |
| Вес | 9.8 кг |
| Разрешение | IEC 61326-1 |
| Модель | S600 |
